后处理作业指导书VIP专享

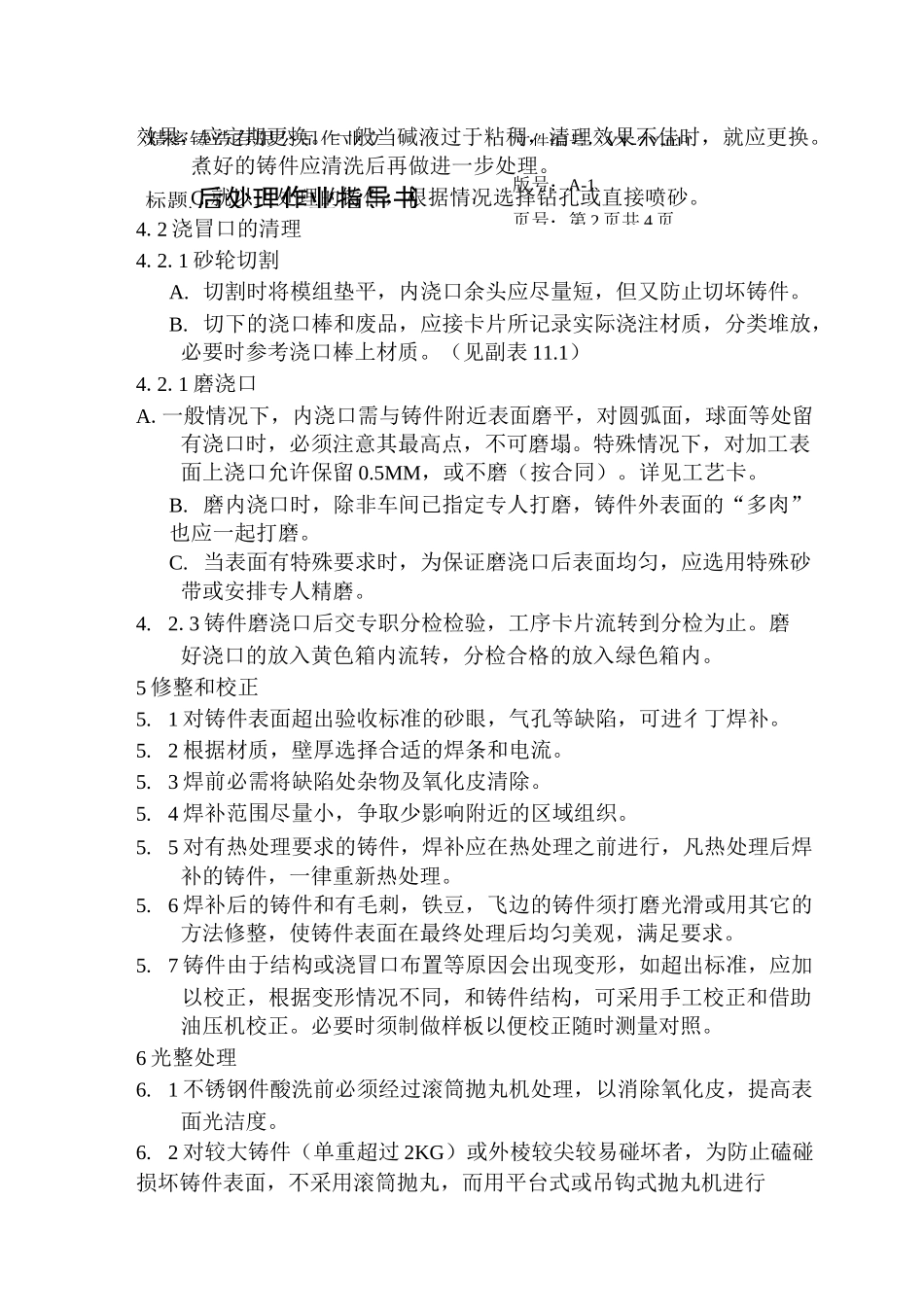

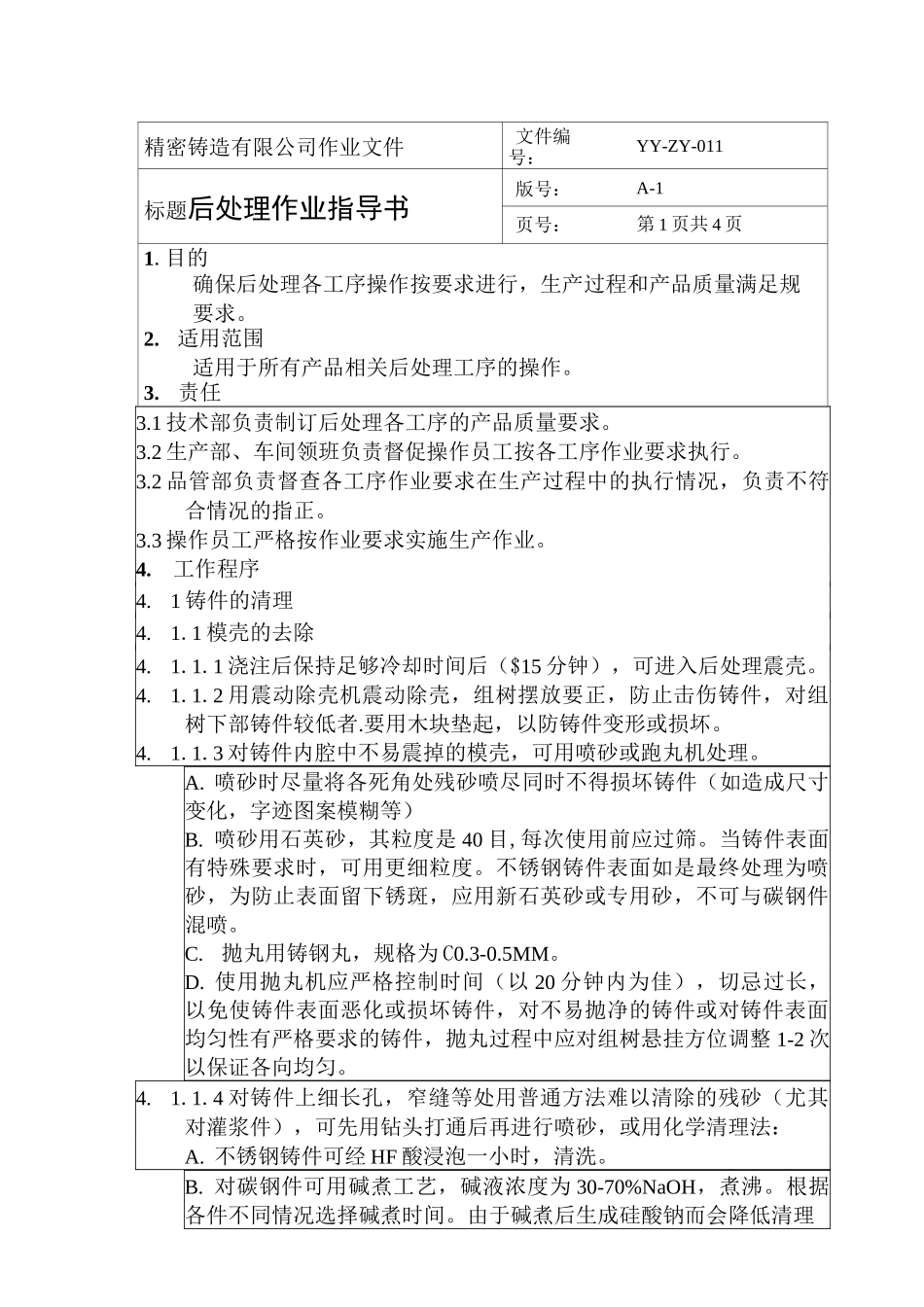

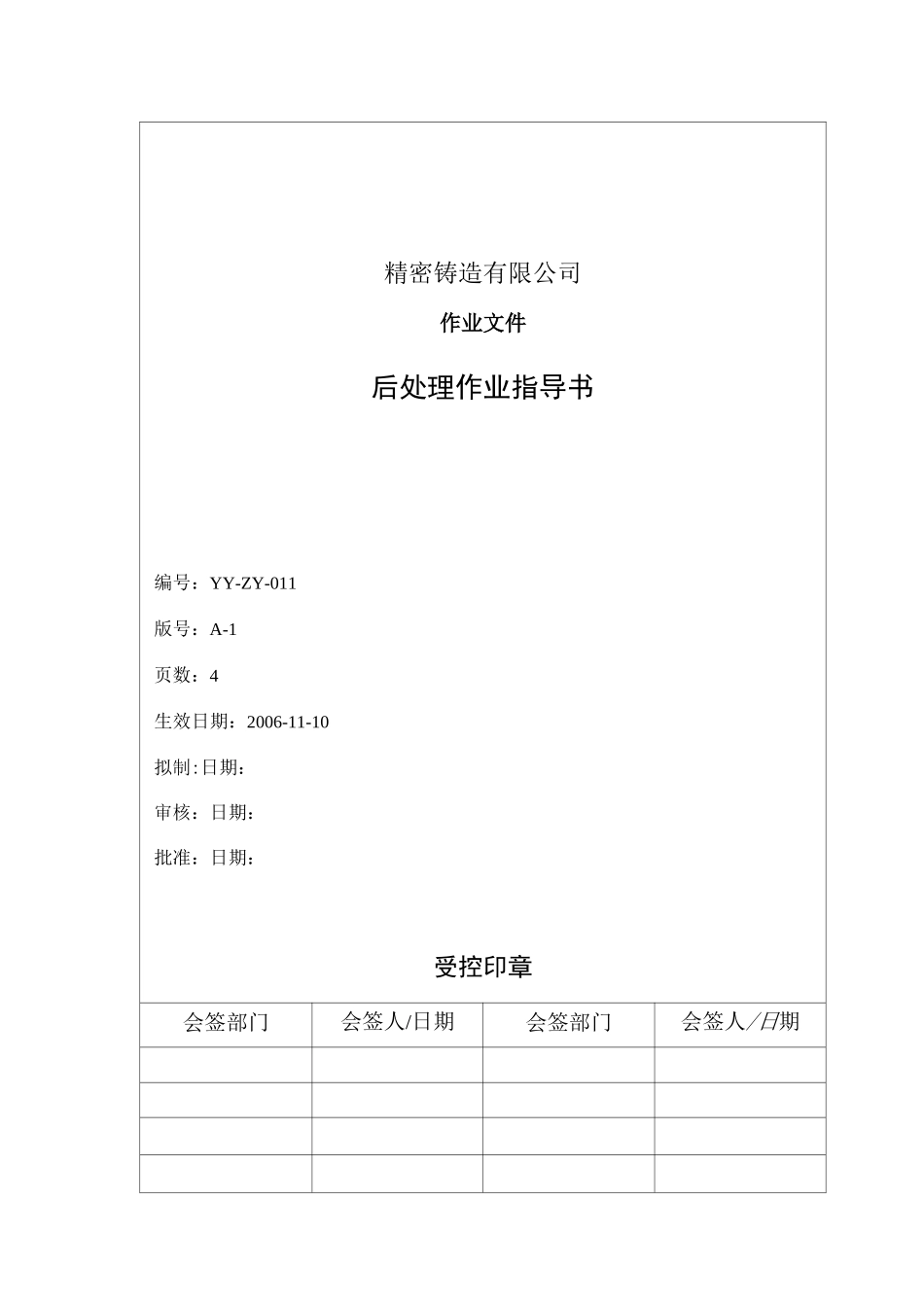

精密铸造有限公司作业文件后处理作业指导书编号：YY-ZY-011版号：A-1页数：4生效日期：2006-11-10拟制:日期：审核：日期：批准：日期：受控印章会签部门会签人/日期会签部门会签人/日期精密铸造有限公司作业文件文件编号：YY-ZY-011标题后处理作业指导书版号：A-1页号：第 1 页共 4 页1.目的确保后处理各工序操作按要求进行，生产过程和产品质量满足规范要求。2.适用范围适用于所有产品相关后处理工序的操作。3.责任3.1 技术部负责制订后处理各工序的产品质量要求。3.2 生产部、车间领班负责督促操作员工按各工序作业要求执行。3.2 品管部负责督查各工序作业要求在生产过程中的执行情况，负责不符合情况的指正。3.3 操作员工严格按作业要求实施生产作业。4.工作程序4.1 铸件的清理4.1.1 模壳的去除4.1.1.1 浇注后保持足够冷却时间后（$15 分钟），可进入后处理震壳。4.1.1.2 用震动除壳机震动除壳，组树摆放要正，防止击伤铸件，对组树下部铸件较低者.要用木块垫起，以防铸件变形或损坏。4.1.1.3 对铸件内腔中不易震掉的模壳，可用喷砂或跑丸机处理。A. 喷砂时尽量将各死角处残砂喷尽同时不得损坏铸件（如造成尺寸变化，字迹图案模糊等）B. 喷砂用石英砂，其粒度是 40 目,每次使用前应过筛。当铸件表面有特殊要求时，可用更细粒度。不锈钢铸件表面如是最终处理为喷砂，为防止表面留下锈斑，应用新石英砂或专用砂，不可与碳钢件混喷。C.抛丸用铸钢丸，规格为 C0.3-0.5MM。D. 使用抛丸机应严格控制时间（以 20 分钟内为佳），切忌过长，以免使铸件表面恶化或损坏铸件，对不易抛净的铸件或对铸件表面均匀性有严格要求的铸件，抛丸过程中应对组树悬挂方位调整 1-2 次以保证各向均匀。4.1.1.4 对铸件上细长孔，窄缝等处用普通方法难以清除的残砂（尤其对灌浆件），可先用钻头打通后再进行喷砂，或用化学清理法：A. 不锈钢铸件可经 HF 酸浸泡一小时，清洗。B. 对碳钢件可用碱煮工艺，碱液浓度为 30-70%NaOH，煮沸。根据各件不同情况选择碱煮时间。由于碱煮后生成硅酸钠而会降低清理精密铸造有限公司作业文文件编号：YY-ZY-011标题.后处理作业指导书版号：A-1页号：第 2 页共 4 页效果，应定期更换。一般当碱液过于粘稠，清理效果不佳时，就应更换。煮好的铸件应清洗后再做进一步处理。C.就以上处理的铸件，根据情况选择钻孔或直接喷砂。4.2 浇冒口的清理4.2.1 砂轮切割A. 切割时将模组垫平，内浇口余头应尽量短，但...
