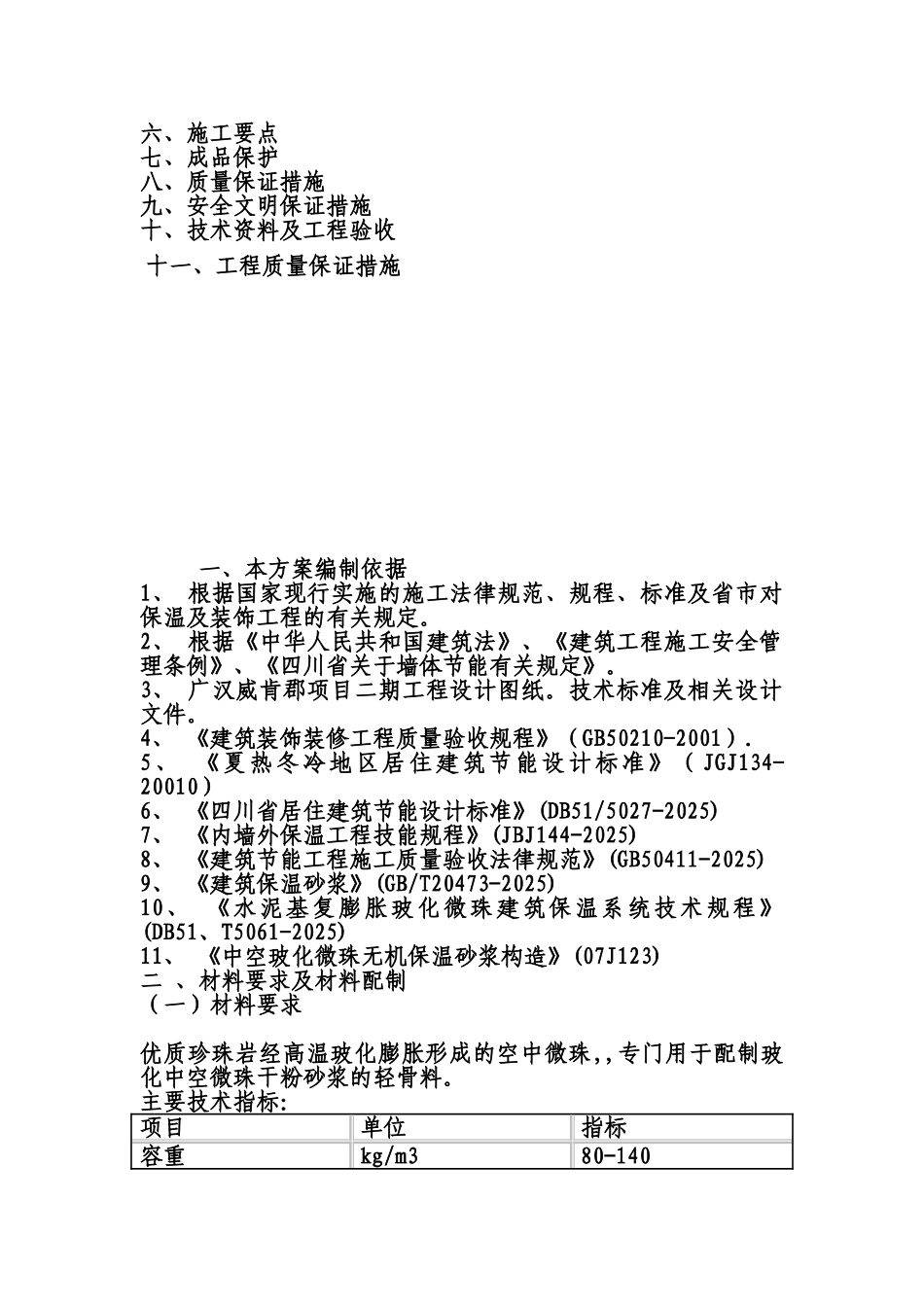

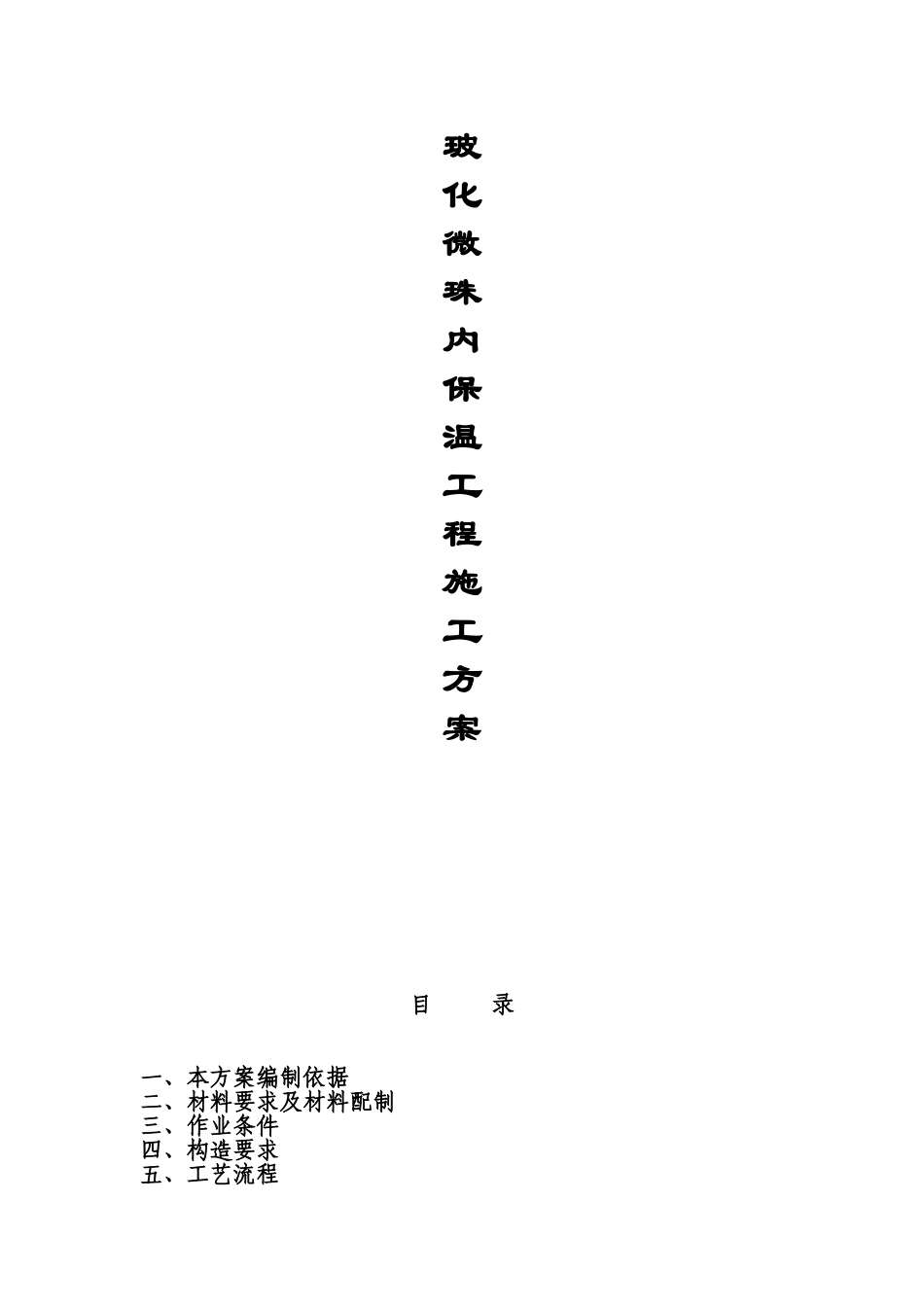

内墙玻化微珠保温施工综合方案玻化微珠内保温工程施工方案 目 录 一、本方案编制依据 二、材料要求及材料配制 三、作业条件 四、构造要求 五、工艺流程 六、施工要点 七、成品保护 八、质量保证措施 九、安全文明保证措施 十、技术资料及工程验收 十一、工程质量保证措施 一、本方案编制依据 1、 根据国家现行实施的施工法律规范、规程、标准及省市对保温及装饰工程的有关规定。2、 根据《中华人民共和国建筑法》、《建筑工程施工安全管理条例》、《四川省关于墙体节能有关规定》。3、 广汉威肯郡项目二期工程设计图纸。技术标准及相关设计文件。4、 《建筑装饰装修工程质量验收规程》(GB50210-2001).5、 《夏热冬冷地区居住建筑节能设计标准》( JGJ134-20010)6、 《四川省居住建筑节能设计标准》(DB51/5027-2025)7、 《内墙外保温工程技能规程》(JBJ144-2025)8、 《建筑节能工程施工质量验收法律规范》(GB50411-2025)9、 《建筑保温砂浆》(GB/T20473-2025)10、 《水泥基复膨胀玻化微珠建筑保温系统技术规程》(DB51、T5061-2025)11、 《中空玻化微珠无机保温砂浆构造》(07J123)二 、材料要求及材料配制(一)材料要求优质珍珠岩经高温玻化膨胀形成的空中微珠,,专门用于配制玻化中空微珠干粉砂浆的轻骨料。主要技术指标:项目单位指标容重kg/m380-140粒度mm0.5-1.5导热系数w/m·k0.028-0.054成球率%80-95表面玻化率%≥95体积吸水率%≤45 玻化中空微珠作轻骨料,由无机胶凝材料与各种外加剂在工厂采纳混合干拌技术制成的干粉料在施工现场按比例加水搅拌而成的保温防火浆料。主要技术指标:项目单位指标干密度Kg/m3≤300料浆密度Kg/m3≤680抗压强度Kpa≥300粘结强度Kpa≥100导热系数w/m·k≤0.07软化系数—≥0.6 :符合 JG158-2025 规定。:符合 JG158-2025 规定。:符合 JG158-2025 规定。(二)材料配制1. 界面砂浆的配制:按干粉料:水=4:1 用搅拌机搅拌均匀成浆状外加粘结胶粉。2. 玻化微珠保温砂浆配制:按干粉料:水=1:,先将水加入搅拌容器中,再将玻化微珠保温砂浆干粉料放入搅拌容器中,搅拌 3-5min,使料浆成均匀膏状,即可使用。浆料必须随配随用,配制好的料浆应在 1h 内用完,不得回收落地料再二次加水使用。3. 抗裂砂浆的配制: 按干粉料:水=4:1,先将水加入搅拌容器中,再将抗裂砂浆干粉料倒入搅拌容器中,搅拌 4-5min,使搅拌成均匀膏状,静放 5min 即可使用。料浆随配随用,。 三、作业条件。,...
