农村低压电网漏电保护器的合理配置

农村低压电网漏电保护器的合理配置_第1页
1/3

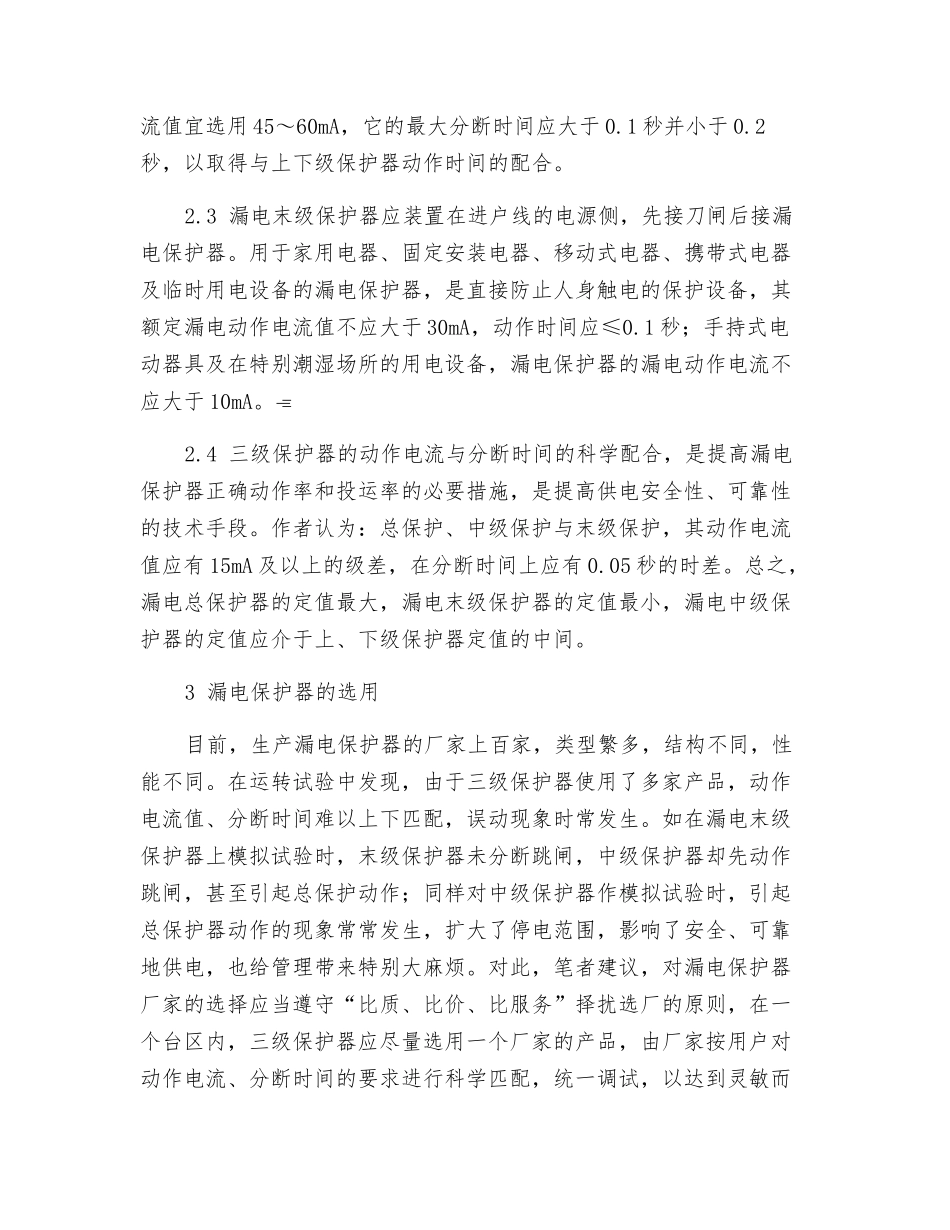

农村低压电网漏电保护器的合理配置_第2页
2/3
农村低压电网漏电保护器的合理配置_第3页
3/3
农村低压电网漏电保护器的合理配置1 前言大规模的农村低压电网改造工程正在实施,电杆、电线、电瓷、金具等全部或大部份进行了更换和维修,电网结构也进行了重新规划和布置。从而使电网的健康水平、供电能力和绝缘强度均得到大大提高,这为实现全网的漏电分级保护提供了物质条件。多功能新型保安器的问世与应用,为实施分级保护提供了技术支持;农电体制的改革,也为实现电网的分级保护提供了组织保证。为此,实施农村低压电网的三级保护,已成为农网改造的不可或缺的部分。2 农村低压电网必须实施漏电分级保护随着农村经济的快速进展和农民生活用电的急剧增长,对供电的可靠性、安全性的要求越来越高,要求漏电保护方式不能因一户发生事故而造成部分或全网停电。合理的配置漏电保护器,是防止人身触电伤亡事故和由漏电引起的电气火灾及电器设备损坏事故的技术措施,也是提高供电可靠性的重要手段。为此,漏电保护器必须合理的配置和科学的实施。2.1 漏电总保护器应配置在配变的低压总电源侧,是全网的总保护,它应选用电流型的漏电保护器,其漏电动作电流值的选择以防止间接接触的触电保护为主,并在躲过电网正常的漏电流的前提睛尽量选小。对于漏电流较小的电网,额定漏电动作电流值,以75mA、100mA、150mA 三档可调为宜,最大分断时间不超过 0.2 秒。2.2 漏电中级保护器应当设置在接户线进入集表箱的电源刀闸的负荷侧。它是以防止套户线至末级保护器之前的直接接触的触电伤亡事故为主要目的,并作为末级保护器的后备保护。其额定漏电动作电流值宜选用 45~60mA,它的最大分断时间应大于 0.1 秒并小于 0.2秒,以取得与上下级保护器动作时间的配合。2.3 漏电末级保护器应装置在进户线的电源侧,先接刀闸后接漏电保护器。用于家用电器、固定安装电器、移动式电器、携带式电器及临时用电设备的漏电保护器,是直接防止人身触电的保护设备,其额定漏电动作电流值不应大于 30mA,动作时间应≤0.1 秒;手持式电动器具及在特别潮湿场所的用电设备,漏电保护器的漏电动作电流不应大于 10mA。2.4 三级保护器的动作电流与分断时间的科学配合,是提高漏电保护器正确动作率和投运率的必要措施,是提高供电安全性、可靠性的技术手段。作者认为:总保护、中级保护与末级保护,其动作电流值应有 15mA 及以上的级差,在分断时间上应有 0.05 秒的时差。总之,漏电总保护器的定值最大,漏电末级保护器的定值最小,漏电中级保护器的定值应介于...
