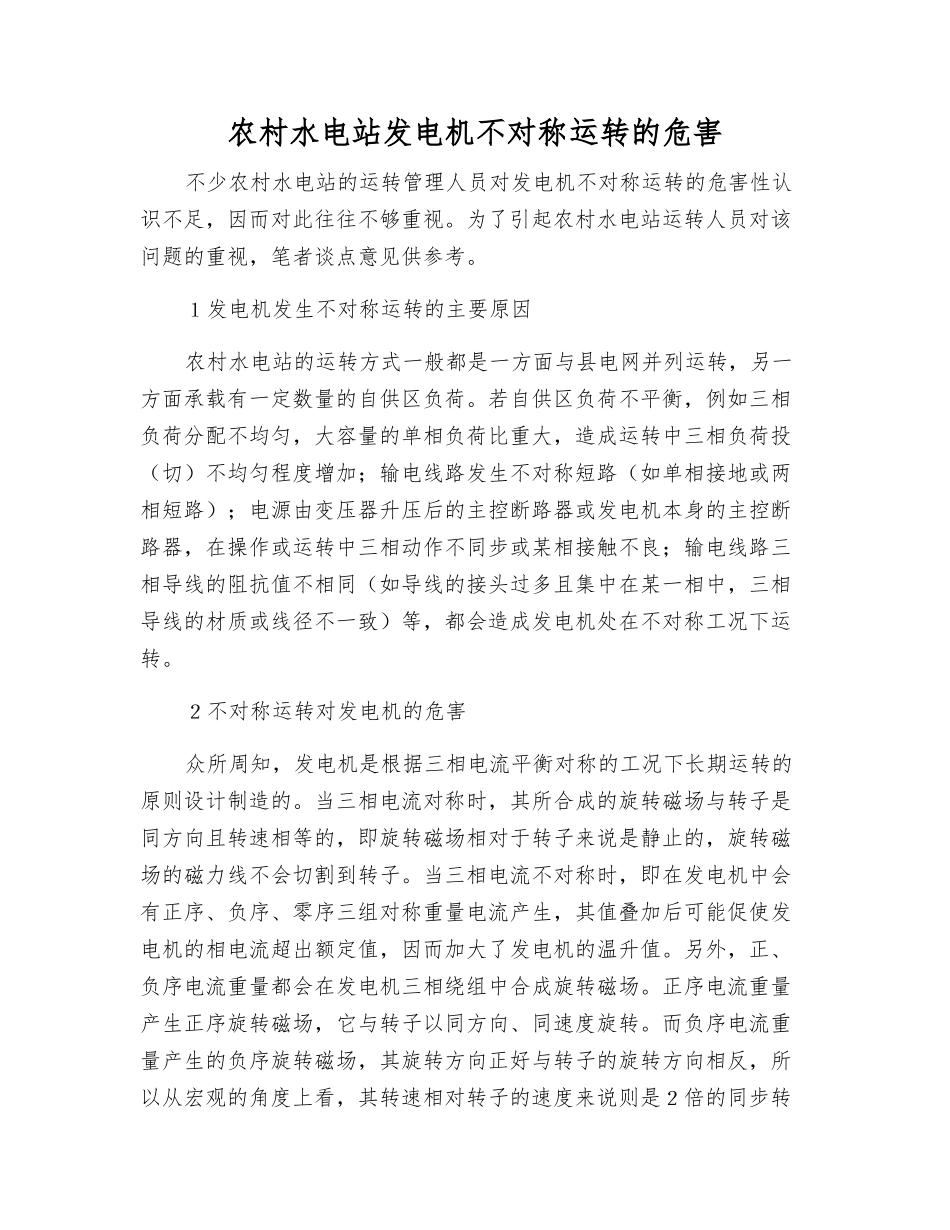

农村水电站发电机不对称运行的危害_第1页
1/3

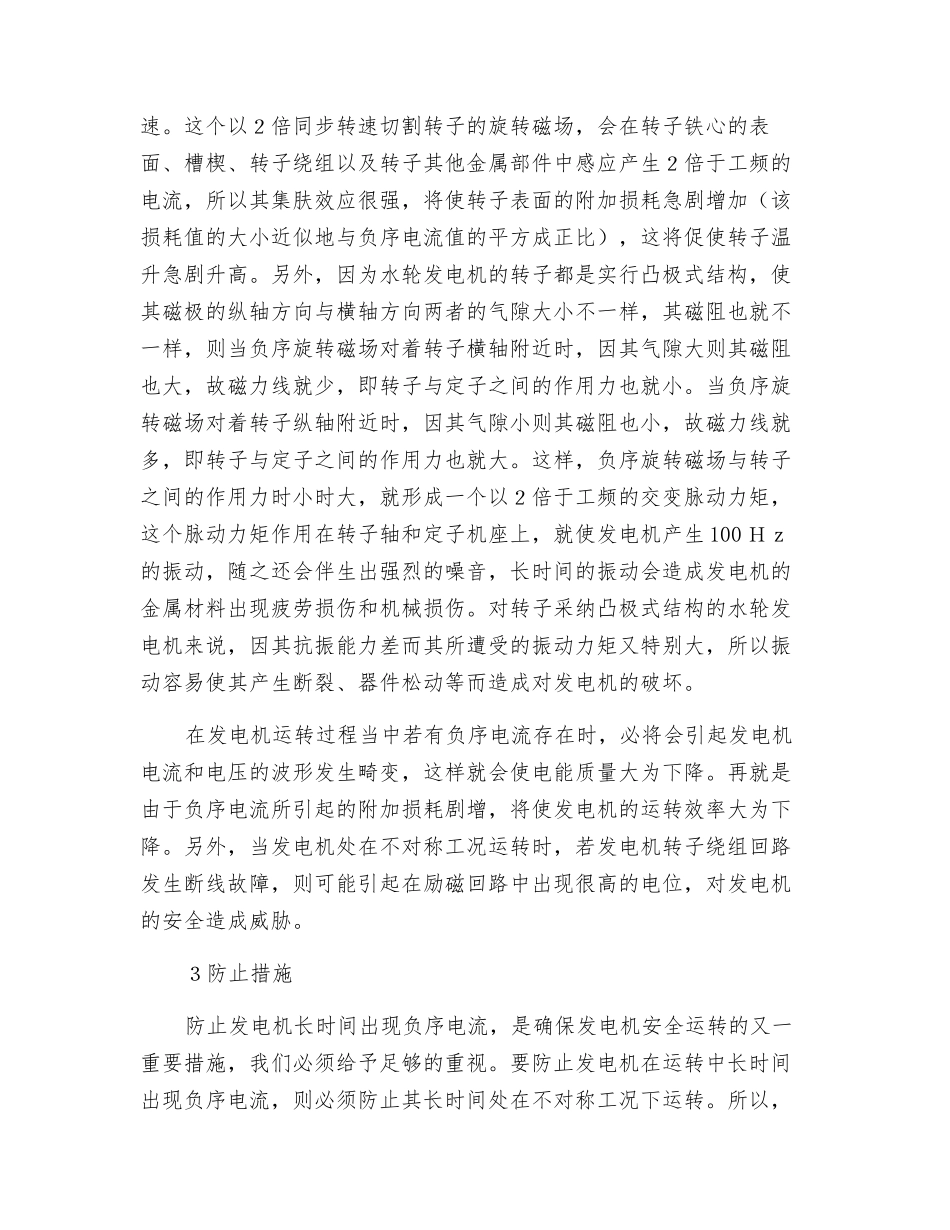

农村水电站发电机不对称运行的危害_第2页
2/3

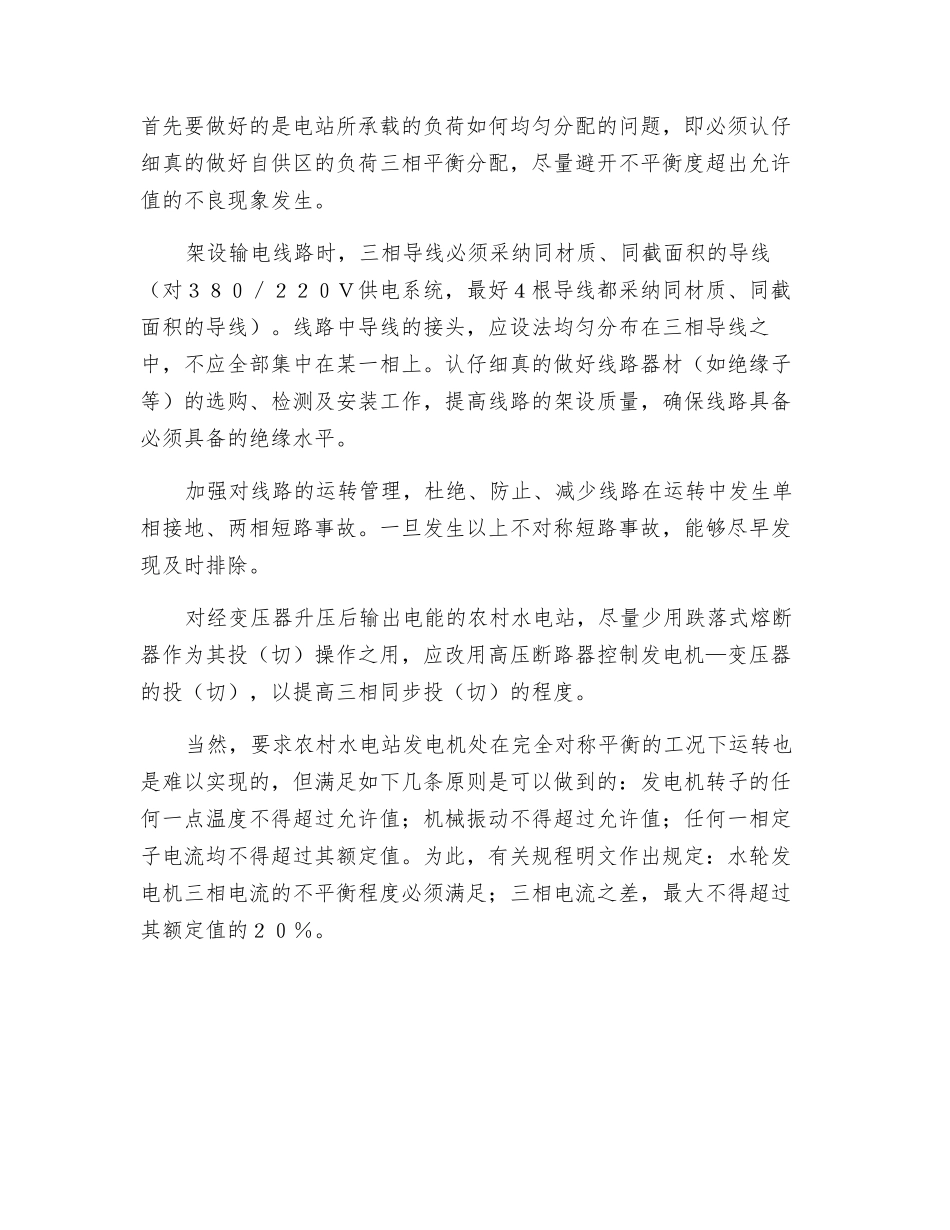

农村水电站发电机不对称运行的危害_第3页
3/3
农村水电站发电机不对称运转的危害不少农村水电站的运转管理人员对发电机不对称运转的危害性认识不足,因而对此往往不够重视。为了引起农村水电站运转人员对该问题的重视,笔者谈点意见供参考。1发电机发生不对称运转的主要原因农村水电站的运转方式一般都是一方面与县电网并列运转,另一方面承载有一定数量的自供区负荷。若自供区负荷不平衡,例如三相负荷分配不均匀,大容量的单相负荷比重大,造成运转中三相负荷投(切)不均匀程度增加;输电线路发生不对称短路(如单相接地或两相短路);电源由变压器升压后的主控断路器或发电机本身的主控断路器,在操作或运转中三相动作不同步或某相接触不良;输电线路三相导线的阻抗值不相同(如导线的接头过多且集中在某一相中,三相导线的材质或线径不一致)等,都会造成发电机处在不对称工况下运转。2不对称运转对发电机的危害众所周知,发电机是根据三相电流平衡对称的工况下长期运转的原则设计制造的。当三相电流对称时,其所合成的旋转磁场与转子是同方向且转速相等的,即旋转磁场相对于转子来说是静止的,旋转磁场的磁力线不会切割到转子。当三相电流不对称时,即在发电机中会有正序、负序、零序三组对称重量电流产生,其值叠加后可能促使发电机的相电流超出额定值,因而加大了发电机的温升值。另外,正、负序电流重量都会在发电机三相绕组中合成旋转磁场。正序电流重量产生正序旋转磁场,它与转子以同方向、同速度旋转。而负序电流重量产生的负序旋转磁场,其旋转方向正好与转子的旋转方向相反,所以从宏观的角度上看,其转速相对转子的速度来说则是2倍的同步转速。这个以2倍同步转速切割转子的旋转磁场,会在转子铁心的表面、槽楔、转子绕组以及转子其他金属部件中感应产生2倍于工频的电流,所以其集肤效应很强,将使转子表面的附加损耗急剧增加(该损耗值的大小近似地与负序电流值的平方成正比),这将促使转子温升急剧升高。另外,因为水轮发电机的转子都是实行凸极式结构,使其磁极的纵轴方向与横轴方向两者的气隙大小不一样,其磁阻也就不一样,则当负序旋转磁场对着转子横轴附近时,因其气隙大则其磁阻也大,故磁力线就少,即转子与定子之间的作用力也就小。当负序旋转磁场对着转子纵轴附近时,因其气隙小则其磁阻也小,故磁力线就多,即转子与定子之间的作用力也就大。这样,负序旋转磁场与转子之间的作用力时小时大,就形成一个以2倍于工频的交变脉动力矩,这个脉动力矩作用在转子轴...
