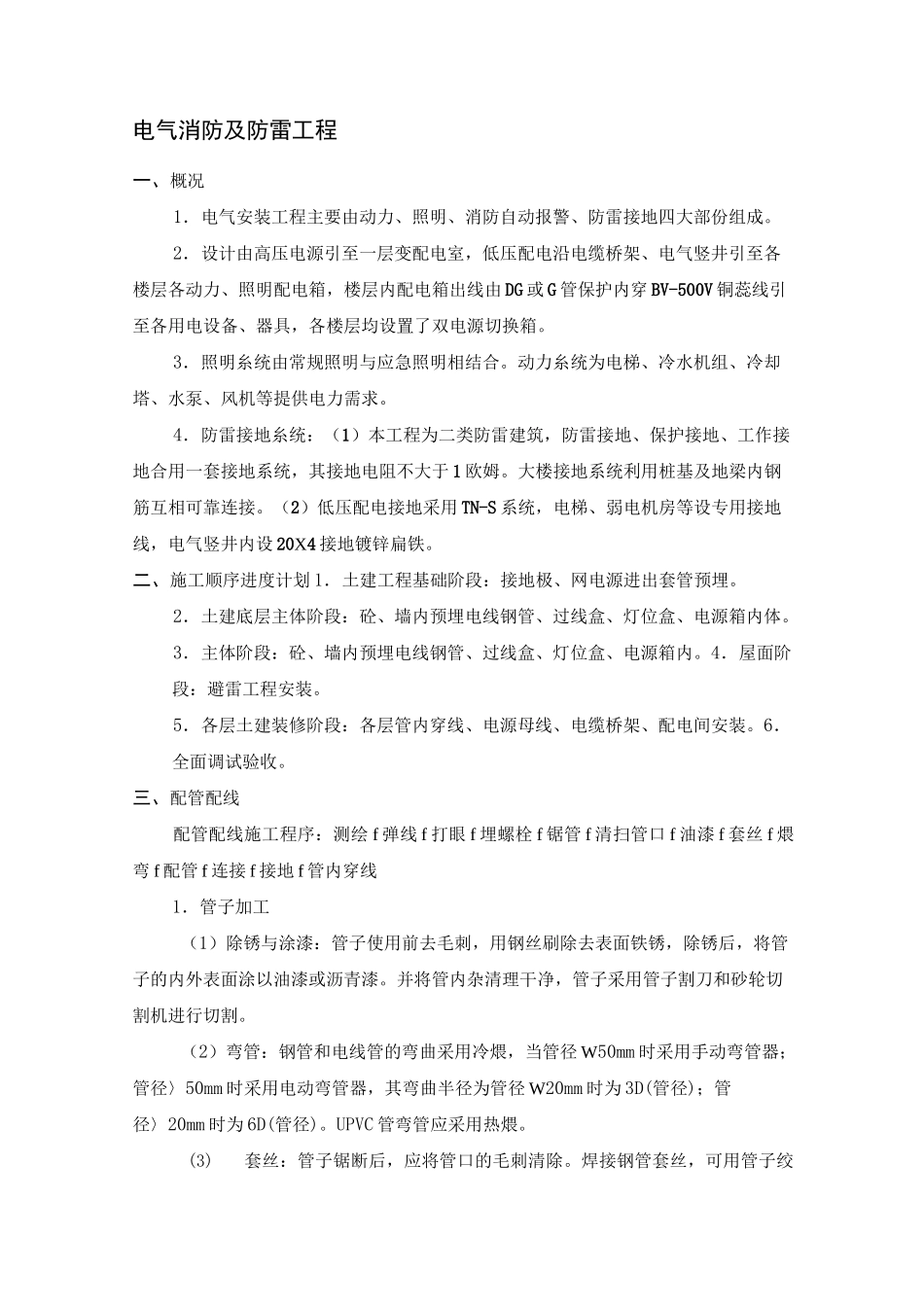

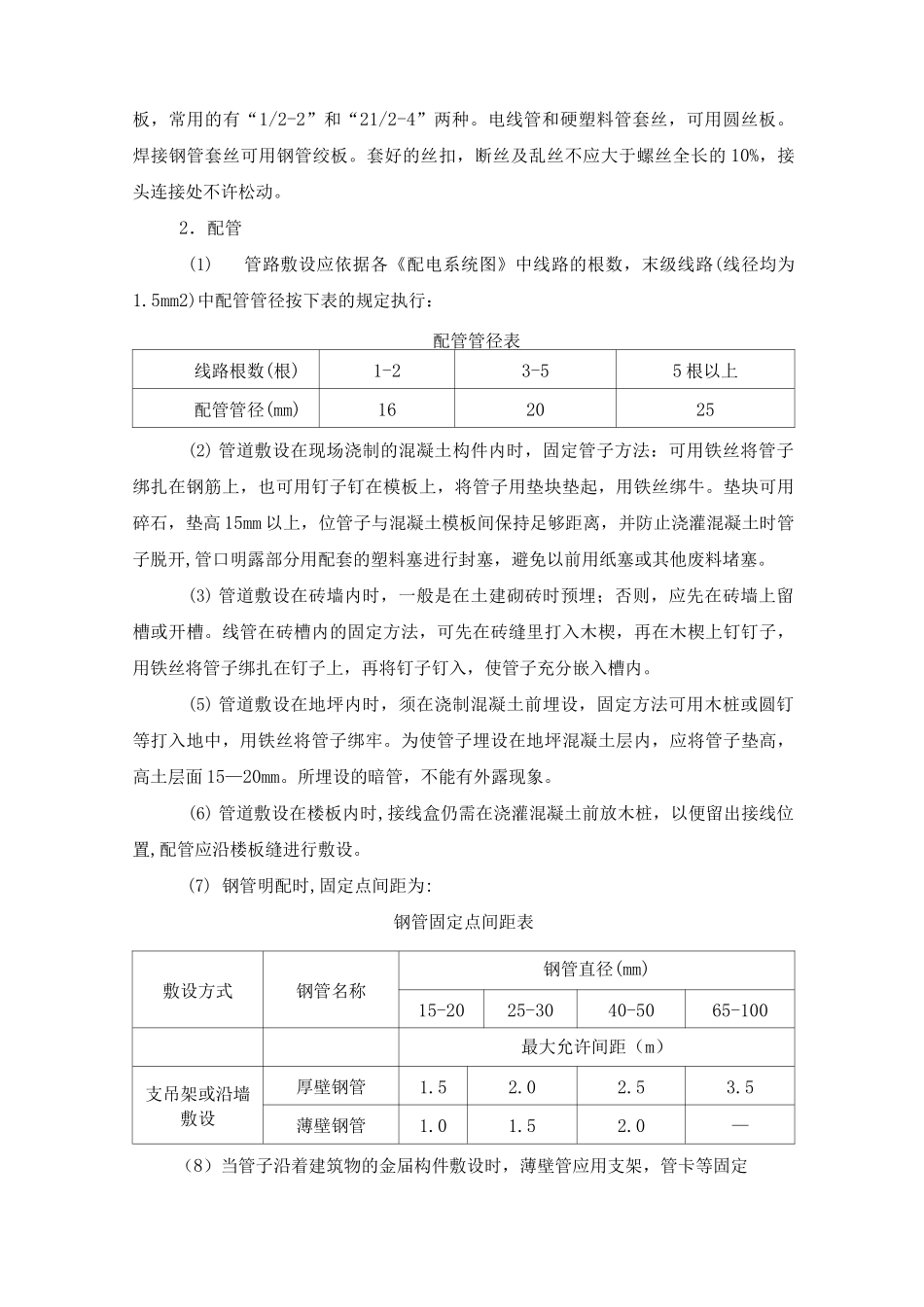

电气消防及防雷工程一、概况1．电气安装工程主要由动力、照明、消防自动报警、防雷接地四大部份组成。2．设计由高压电源引至一层变配电室，低压配电沿电缆桥架、电气竖井引至各楼层各动力、照明配电箱，楼层内配电箱出线由 DG 或 G 管保护内穿 BV-500V 铜蕊线引至各用电设备、器具，各楼层均设置了双电源切换箱。3．照明糸统由常规照明与应急照明相结合。动力糸统为电梯、冷水机组、冷却塔、水泵、风机等提供电力需求。4．防雷接地糸统：（1）本工程为二类防雷建筑，防雷接地、保护接地、工作接地合用一套接地系统，其接地电阻不大于 1 欧姆。大楼接地系统利用桩基及地梁内钢筋互相可靠连接。（2）低压配电接地采用 TN-S 系统，电梯、弱电机房等设专用接地线，电气竖井内设 20X4 接地镀锌扁铁。二、施工顺序进度计划 1．土建工程基础阶段：接地极、网电源进出套管预埋。2．土建底层主体阶段：砼、墙内预埋电线钢管、过线盒、灯位盒、电源箱内体。3．主体阶段：砼、墙内预埋电线钢管、过线盒、灯位盒、电源箱内。4．屋面阶段：避雷工程安装。5．各层土建装修阶段：各层管内穿线、电源母线、电缆桥架、配电间安装。6．全面调试验收。三、配管配线配管配线施工程序：测绘 f 弹线 f 打眼 f 埋螺栓 f 锯管 f 清扫管口 f 油漆 f 套丝 f 煨弯 f 配管 f 连接 f 接地 f 管内穿线1．管子加工（1）除锈与涂漆：管子使用前去毛刺，用钢丝刷除去表面铁锈，除锈后，将管子的内外表面涂以油漆或沥青漆。并将管内杂清理干净，管子采用管子割刀和砂轮切割机进行切割。（2）弯管：钢管和电线管的弯曲采用冷煨，当管径 W50mm 时采用手动弯管器；管径〉50mm 时采用电动弯管器，其弯曲半径为管径 W20mm 时为 3D(管径)；管径〉20mm 时为 6D(管径)。UPVC 管弯管应采用热煨。(3)套丝：管子锯断后，应将管口的毛刺清除。焊接钢管套丝，可用管子绞板，常用的有“1/2-2”和“21/2-4”两种。电线管和硬塑料管套丝，可用圆丝板。焊接钢管套丝可用钢管绞板。套好的丝扣，断丝及乱丝不应大于螺丝全长的 10%，接头连接处不许松动。2．配管(1)管路敷设应依据各《配电系统图》中线路的根数，末级线路(线径均为1.5mm2)中配管管径按下表的规定执行：配管管径表线路根数(根)1-23-55 根以上配管管径(mm)162025(2) 管道敷设在现场浇制的混凝土构件内时，固定管子方法：可用铁丝将管子绑扎在钢筋上，也可用钉子钉在模板上，将管子用垫块垫...
