220kV GIS设备耐压与局放试验方案

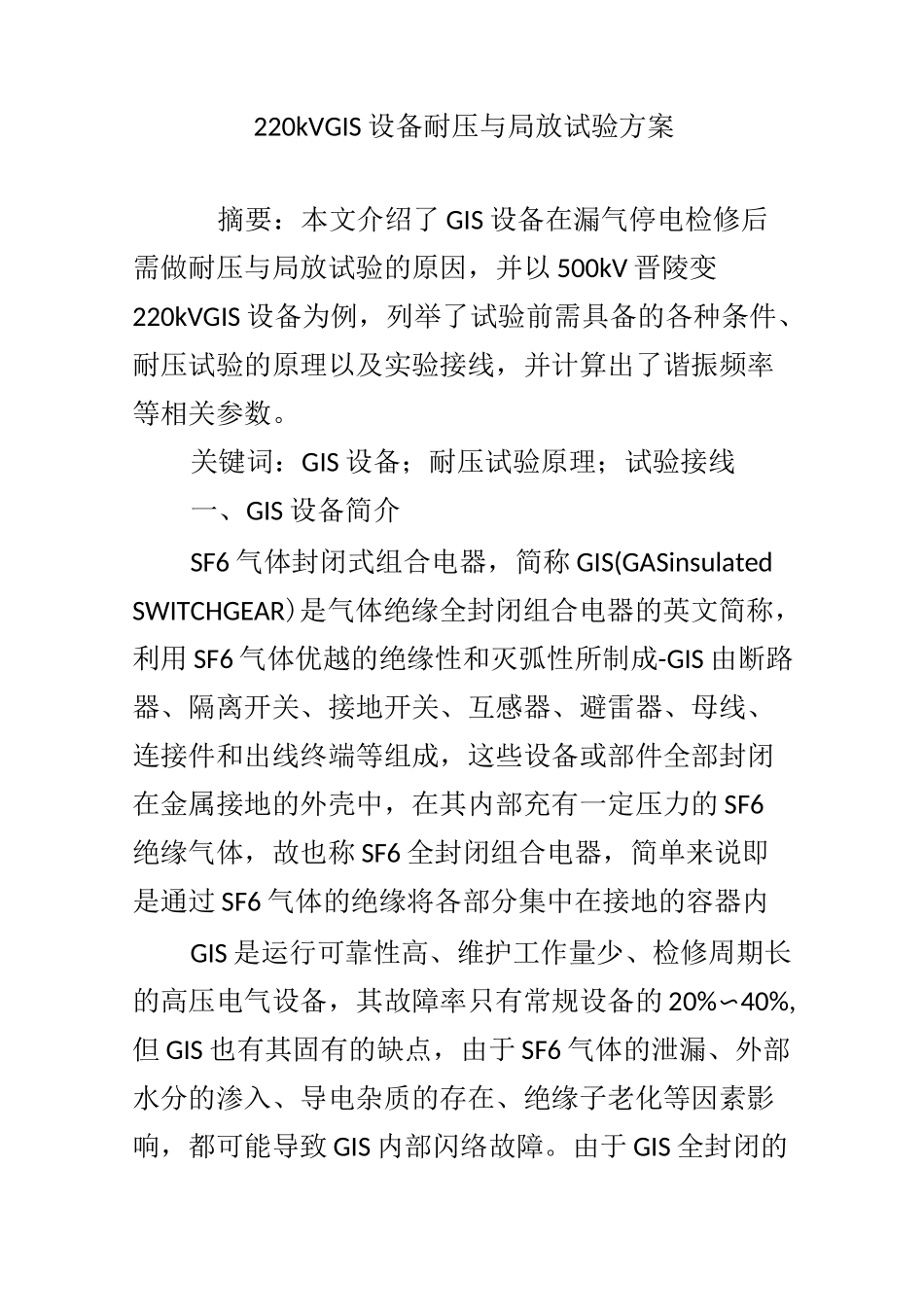

220kV GIS设备耐压与局放试验方案_第1页
1/6

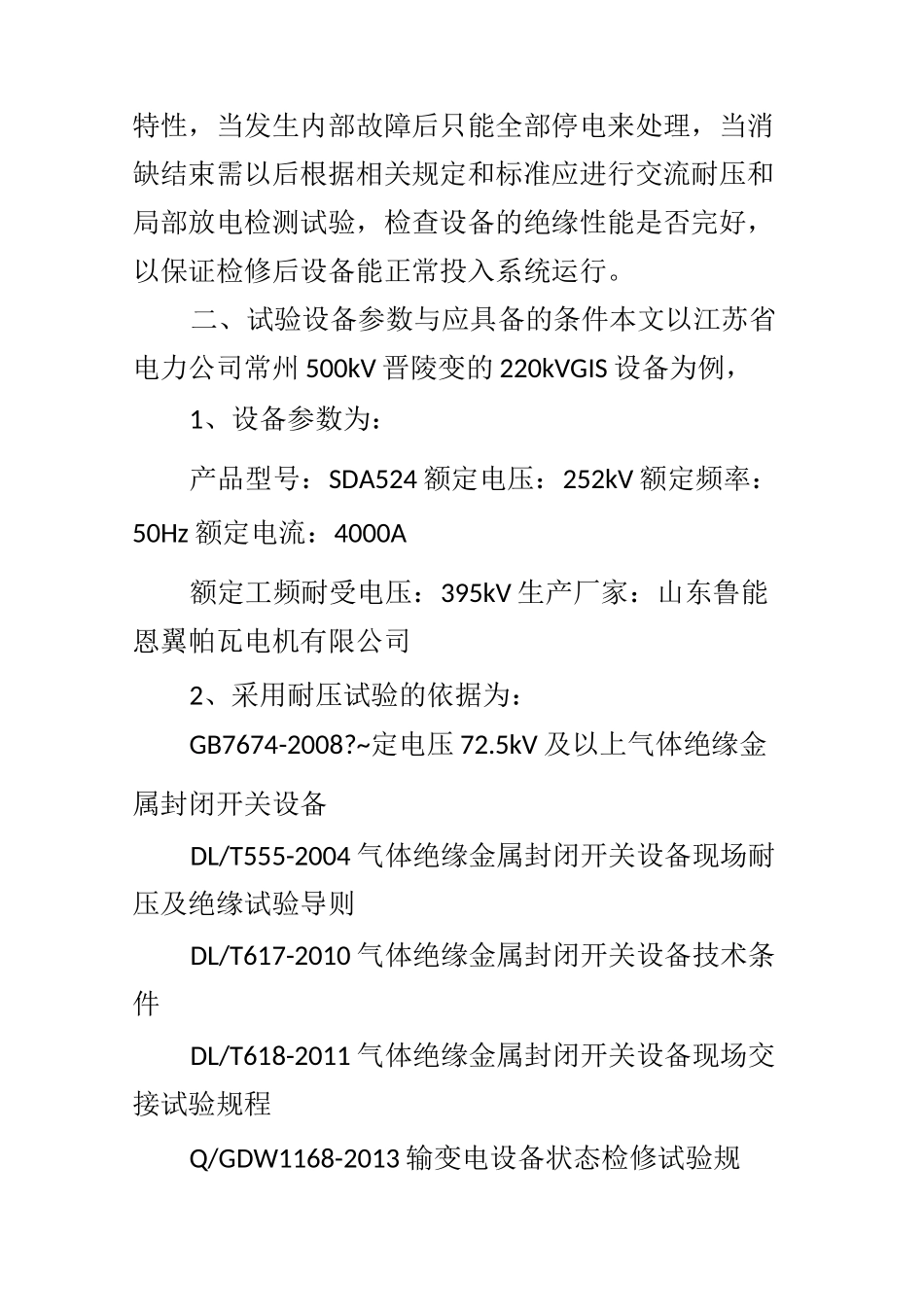

220kV GIS设备耐压与局放试验方案_第2页
2/6
220kV GIS设备耐压与局放试验方案_第3页
3/6
220kVGIS 设备耐压与局放试验方案摘要:本文介绍了 GIS 设备在漏气停电检修后需做耐压与局放试验的原因,并以 500kV 晋陵变220kVGIS 设备为例,列举了试验前需具备的各种条件、耐压试验的原理以及实验接线,并计算出了谐振频率等相关参数。关键词:GIS 设备;耐压试验原理;试验接线一、GIS 设备简介SF6 气体封闭式组合电器,简称 GIS(GASinsulatedSWITCHGEAR)是气体绝缘全封闭组合电器的英文简称,利用 SF6 气体优越的绝缘性和灭弧性所制成-GIS 由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的 SF6绝缘气体,故也称 SF6 全封闭组合电器,简单来说即是通过 SF6 气体的绝缘将各部分集中在接地的容器内GIS 是运行可靠性高、维护工作量少、检修周期长的高压电气设备,其故障率只有常规设备的 20%〜40%,但 GIS 也有其固有的缺点,由于 SF6 气体的泄漏、外部水分的渗入、导电杂质的存在、绝缘子老化等因素影响,都可能导致 GIS 内部闪络故障。由于 GIS 全封闭的特性,当发生内部故障后只能全部停电来处理,当消缺结束需以后根据相关规定和标准应进行交流耐压和局部放电检测试验,检查设备的绝缘性能是否完好,以保证检修后设备能正常投入系统运行。二、试验设备参数与应具备的条件本文以江苏省电力公司常州 500kV 晋陵变的 220kVGIS 设备为例,1、设备参数为:产品型号:SDA524 额定电压:252kV 额定频率:50Hz 额定电流:4000A额定工频耐受电压:395kV 生产厂家:山东鲁能恩翼帕瓦电机有限公司2、采用耐压试验的依据为:GB7674-2008?~定电压 72.5kV 及以上气体绝缘金属封闭开关设备DL/T555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则DL/T617-2010 气体绝缘金属封闭开关设备技术条件DL/T618-2011 气体绝缘金属封闭开关设备现场交接试验规程Q/GDW1168-2013 输变电设备状态检修试验规3、试验前所有设备应具备的条件为:a、所有被试 GIS 间隔气室内的 SF6 气体压力均为额定压力。b、试验前被试 GIS 所有接地开关均为断开位置,试验回路内所有待试验设备均为关合位置c、GIS 的电流互感器二次绕组应短路,并可靠接地。d、GIS 被试间隔进出线套管三相的一次引线应拆除,保证足够的安全距离并可靠接地。e、电压互感器、避雷器等不满足 GIS 耐压试验条件的设备耐压试验时应退出。三、GIS 耐压试...
