副立井敷设信号电缆安全技术措施一、作业名称：副立井敷设信号电缆 二、施工时间： 三、施工负责人： 四、施工参加人员： 五、主要工作内容：副立井井筒内打眼、安装电缆卡，敷设信号电缆 4 根，每根 200 米型号为
六、施工标准及要求： 井筒内打眼必须垂直，垂直间距为 5 米，打眼大小、深度必须与电缆卡、膨胀螺栓相符
电缆严禁有绞拧、压扁、护层断裂和表面严重划伤等缺陷
3、电缆敷设的位置正确，排列整齐
电缆垂直敷设应在每一个电缆卡上固定
4、电缆最小弯曲半径不小于电缆外径的 10 倍
七、施工方法与步骤：1、在罐笼上搭设平台，施工人员站在平台上，绞车每下放罐笼 5米用电锤在井筒内东侧打眼
2、每次打眼后，用膨胀螺栓将电缆卡固定到井筒内
3、将电缆运到井口，将转盘放到罐笼内，将电缆盘到转盘上（每次敷设一根电缆）

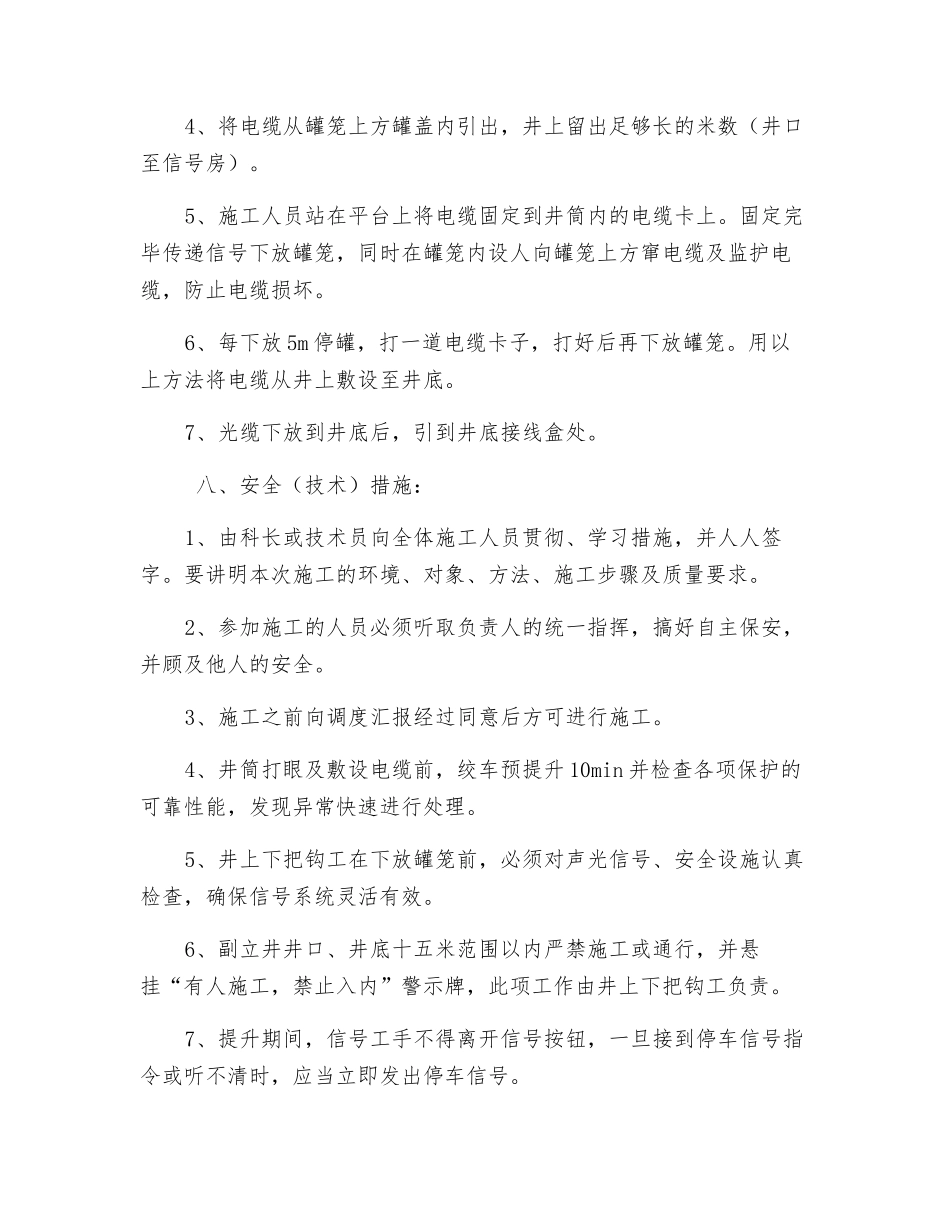

4、将电缆从罐笼上方罐盖内引出，井上留出足够长的米数（井口至信号房）
5、施工人员站在平台上将电缆固定到井筒内的电缆卡上
固定完毕传递信号下放罐笼，同时在罐笼内设人向罐笼上方窜电缆及监护电缆，防止电缆损坏
6、每下放 5m 停罐，打一道电缆卡子，打好后再下放罐笼
用以上方法将电缆从井上敷设至井底
7、光缆下放到井底后，引到井底接线盒处
八、安全（技术）措施：1、由科长或技术员向全体施工人员贯彻、学习措施，并人人签字
要讲明本次施工的环境、对象、方法、施工步骤及质量要求
2、参加施工的人员必须听取负责人的统一指挥，搞好自主保安，并顾及他人的安全
3、施工之前向调度汇报经过同意后方可进行施工
4、井筒打眼及敷设电缆前，绞车预提升 10min 并检查各项保护的可靠性能，发现异常快速进行处理
5、井上下把钩工在下放罐笼前，必须对声光信号、安全设施认真检查，确保信号系统灵活有效
6、副立井井口、井底十五米范围以内严禁施工或通行，并悬挂“有人施工，禁止入内”警示牌，此项工作由
