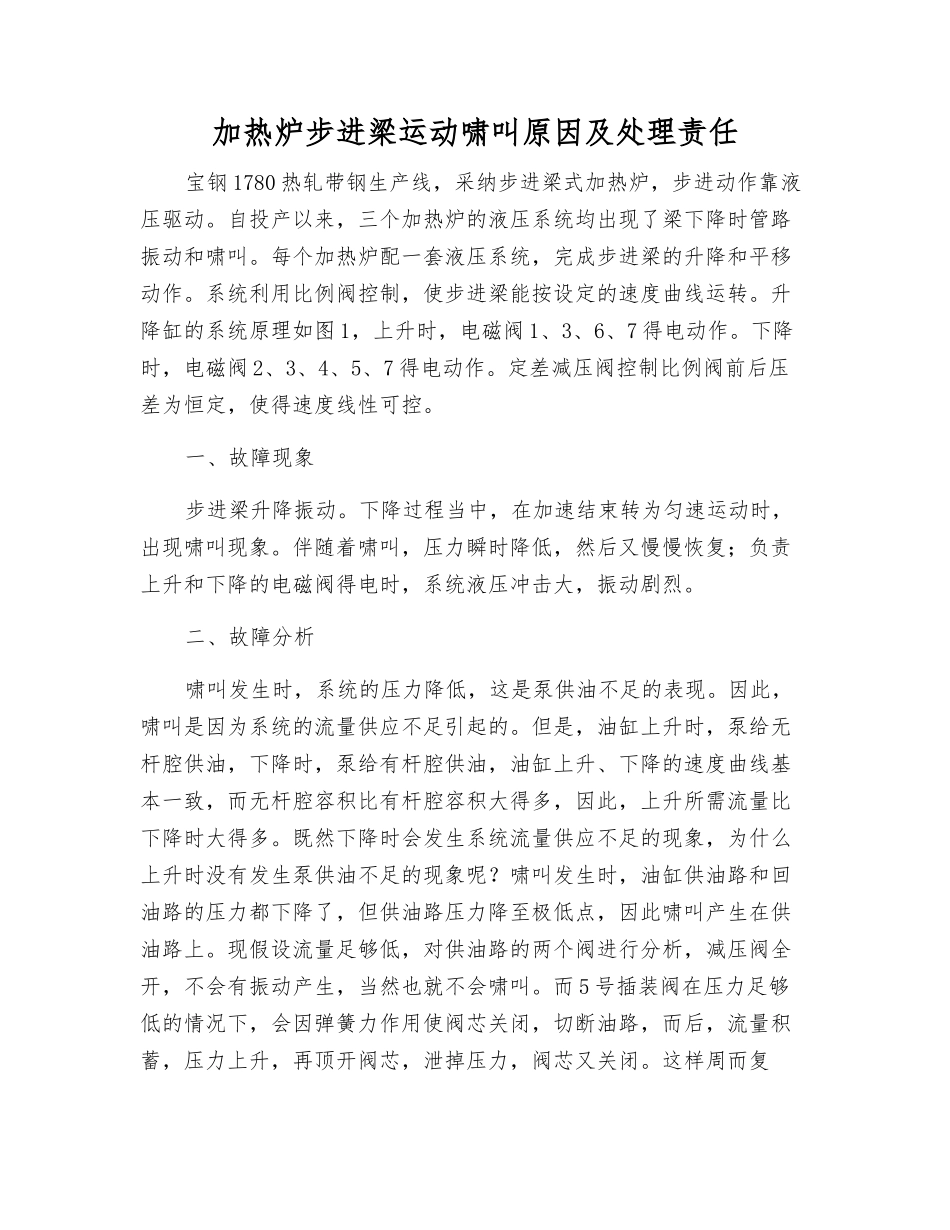

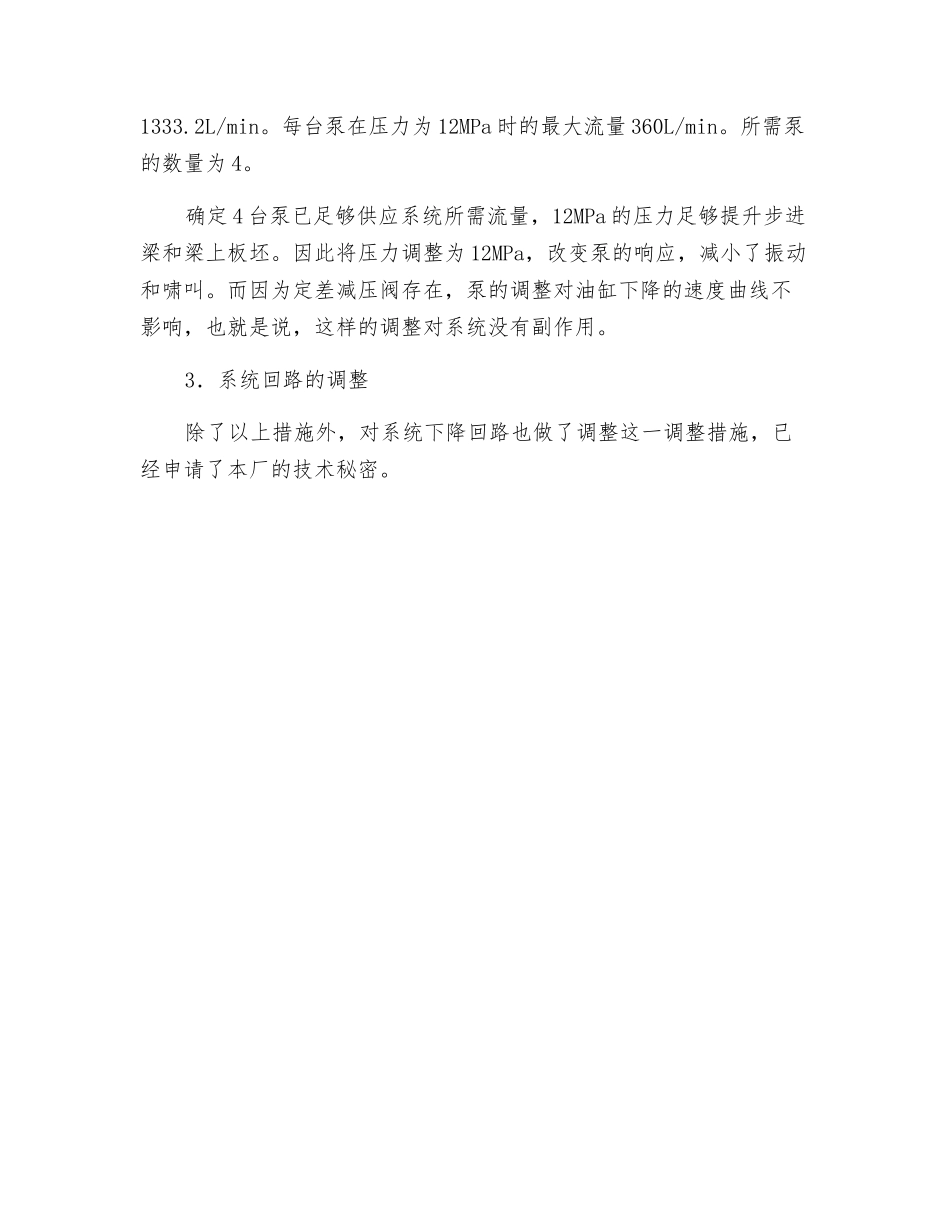

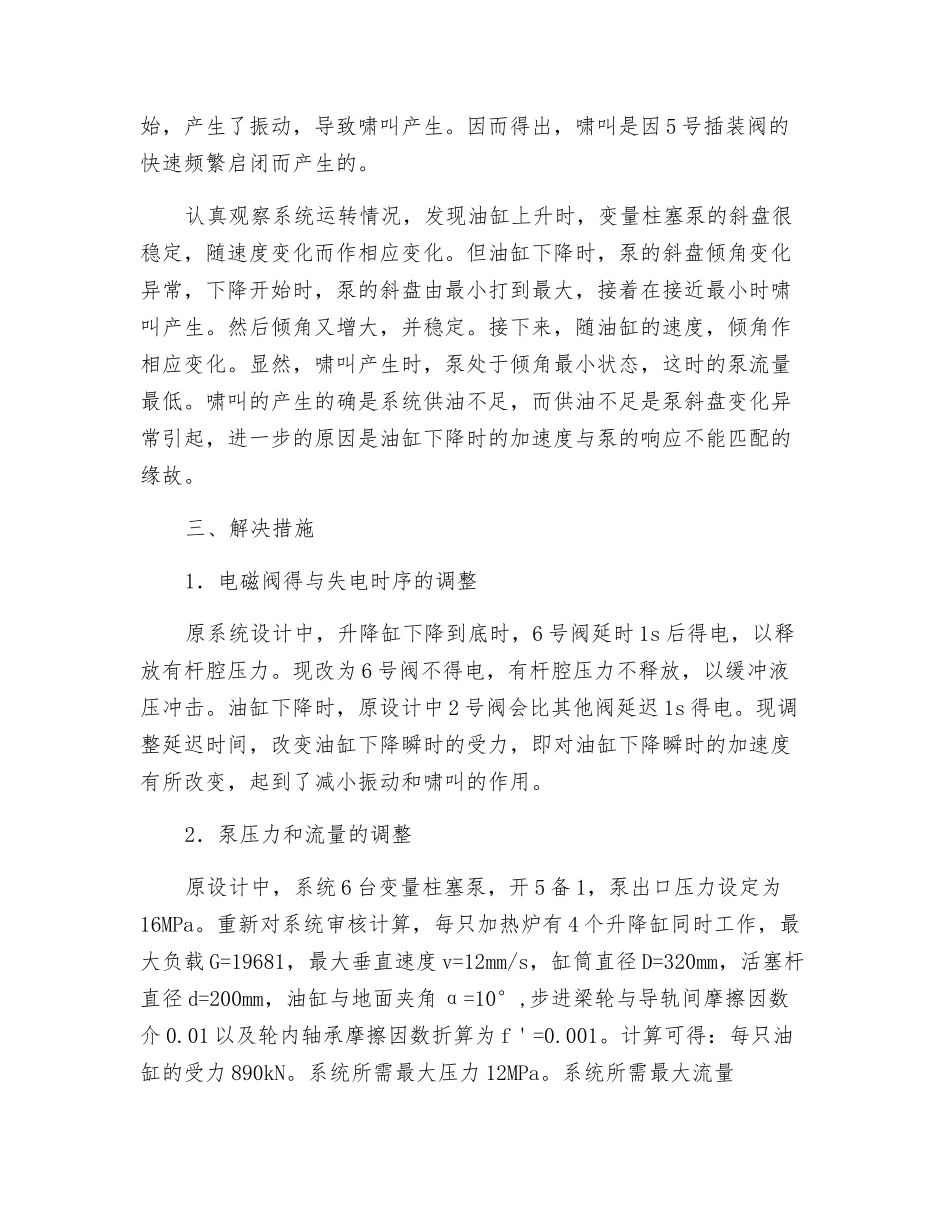

加热炉步进梁运动啸叫原因及处理责任宝钢 1780 热轧带钢生产线，采纳步进梁式加热炉，步进动作靠液压驱动。自投产以来，三个加热炉的液压系统均出现了梁下降时管路振动和啸叫。每个加热炉配一套液压系统，完成步进梁的升降和平移动作。系统利用比例阀控制，使步进梁能按设定的速度曲线运转。升降缸的系统原理如图 1，上升时，电磁阀 1、3、6、7 得电动作。下降时，电磁阀 2、3、4、5、7 得电动作。定差减压阀控制比例阀前后压差为恒定，使得速度线性可控。一、故障现象步进梁升降振动。下降过程当中，在加速结束转为匀速运动时，出现啸叫现象。伴随着啸叫，压力瞬时降低，然后又慢慢恢复；负责上升和下降的电磁阀得电时，系统液压冲击大，振动剧烈。二、故障分析啸叫发生时，系统的压力降低，这是泵供油不足的表现。因此，啸叫是因为系统的流量供应不足引起的。但是，油缸上升时，泵给无杆腔供油，下降时，泵给有杆腔供油，油缸上升、下降的速度曲线基本一致，而无杆腔容积比有杆腔容积大得多，因此，上升所需流量比下降时大得多。既然下降时会发生系统流量供应不足的现象，为什么上升时没有发生泵供油不足的现象呢？啸叫发生时，油缸供油路和回油路的压力都下降了，但供油路压力降至极低点，因此啸叫产生在供油路上。现假设流量足够低，对供油路的两个阀进行分析，减压阀全开，不会有振动产生，当然也就不会啸叫。而 5 号插装阀在压力足够低的情况下，会因弹簧力作用使阀芯关闭，切断油路，而后，流量积蓄，压力上升，再顶开阀芯，泄掉压力，阀芯又关闭。这样周而复始，产生了振动，导致啸叫产生。因而得出，啸叫是因 5 号插装阀的快速频繁启闭而产生的。认真观察系统运转情况，发现油缸上升时，变量柱塞泵的斜盘很稳定，随速度变化而作相应变化。但油缸下降时，泵的斜盘倾角变化异常，下降开始时，泵的斜盘由最小打到最大，接着在接近最小时啸叫产生。然后倾角又增大，并稳定。接下来，随油缸的速度，倾角作相应变化。显然，啸叫产生时，泵处于倾角最小状态，这时的泵流量最低。啸叫的产生的确是系统供油不足，而供油不足是泵斜盘变化异常引起，进一步的原因是油缸下降时的加速度与泵的响应不能匹配的缘故。三、解决措施1．电磁阀得与失电时序的调整原系统设计中，升降缸下降到底时，6 号阀延时 1s 后得电，以释放有杆腔压力。现改为 6 号阀不得电，有杆腔压力不释放，以缓冲液压冲击。油缸下降时，原设计中 2 号阀会比其他阀...
