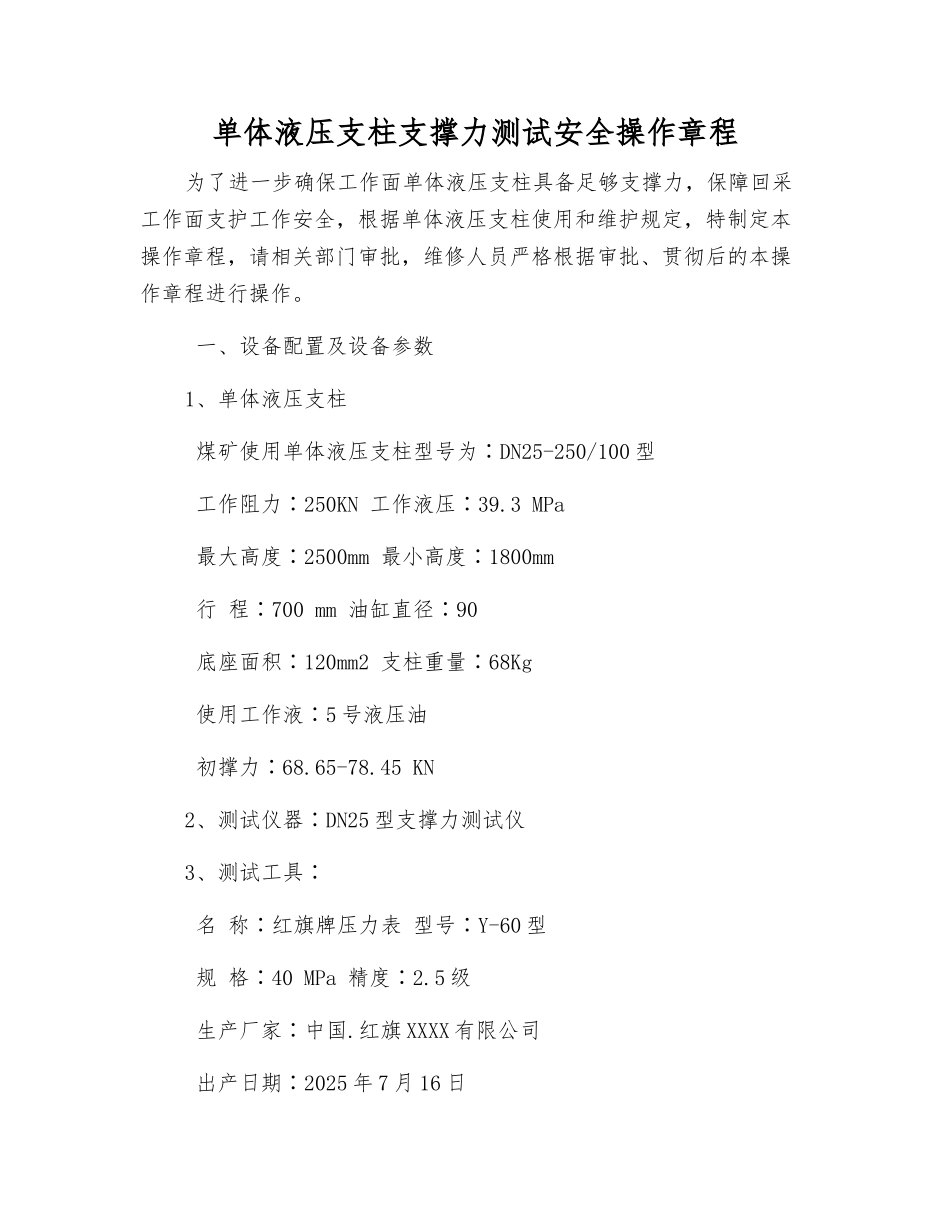

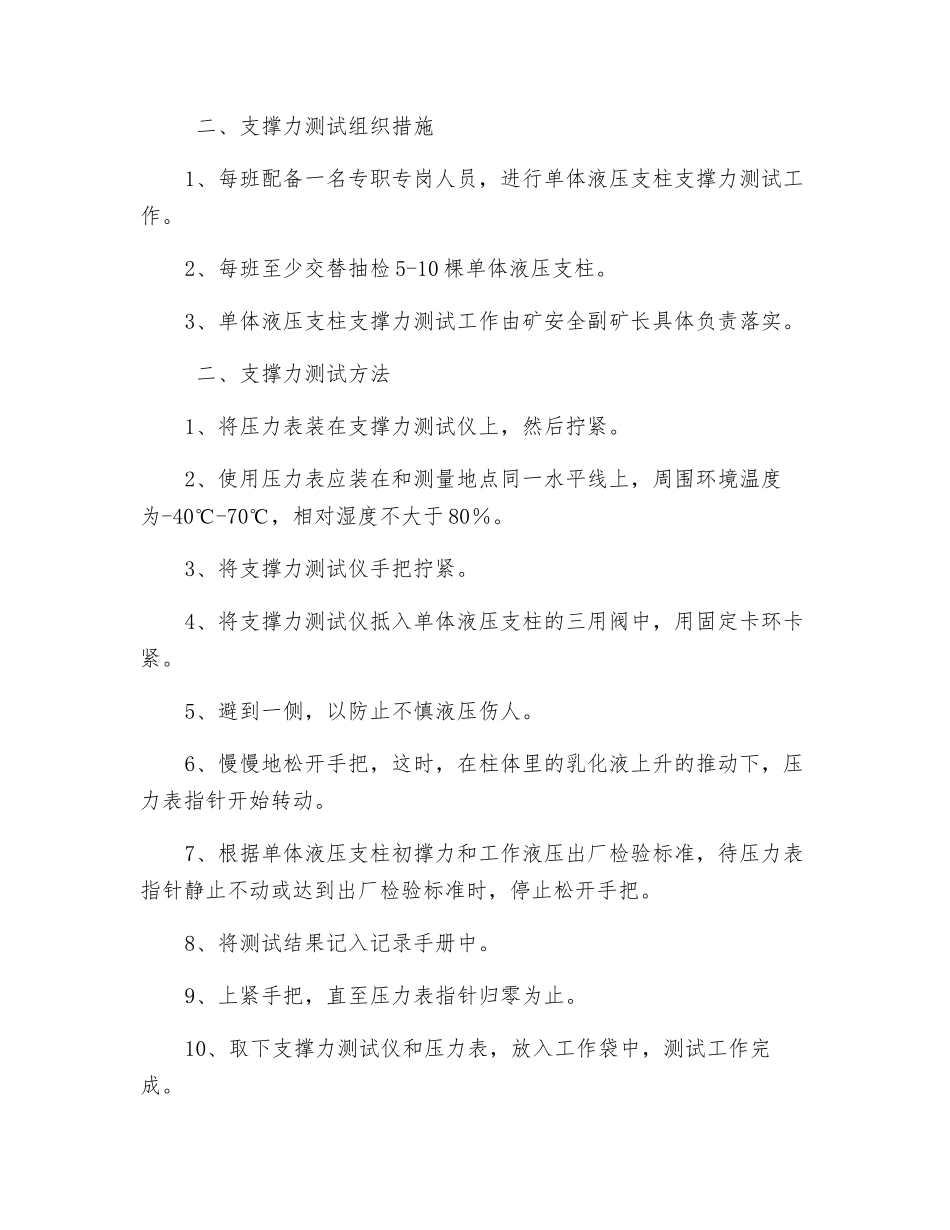

单体液压支柱支撑力测试安全操作章程为了进一步确保工作面单体液压支柱具备足够支撑力，保障回采工作面支护工作安全，根据单体液压支柱使用和维护规定，特制定本操作章程，请相关部门审批，维修人员严格根据审批、贯彻后的本操作章程进行操作。 一、设备配置及设备参数1、单体液压支柱 煤矿使用单体液压支柱型号为∶DN25-250/100 型 工作阻力∶250KN 工作液压∶39.3 MPa 最大高度∶2500mm 最小高度∶1800mm 行 程∶700 mm 油缸直径∶90 底座面积∶120mm2 支柱重量∶68Kg 使用工作液∶5 号液压油 初撑力∶68.65-78.45 KN2、测试仪器∶DN25 型支撑力测试仪3、测试工具∶ 名 称∶红旗牌压力表 型号∶Y-60 型 规 格∶40 MPa 精度∶2.5 级 生产厂家∶中国.红旗 XXXX 有限公司 出产日期∶2025 年 7 月 16 日 二、支撑力测试组织措施1、每班配备一名专职专岗人员，进行单体液压支柱支撑力测试工作。2、每班至少交替抽检 5-10 棵单体液压支柱。3、单体液压支柱支撑力测试工作由矿安全副矿长具体负责落实。 二、支撑力测试方法1、将压力表装在支撑力测试仪上，然后拧紧。2、使用压力表应装在和测量地点同一水平线上，周围环境温度为-40℃-70℃，相对湿度不大于 80％。3、将支撑力测试仪手把拧紧。4、将支撑力测试仪抵入单体液压支柱的三用阀中，用固定卡环卡紧。5、避到一侧，以防止不慎液压伤人。6、慢慢地松开手把，这时，在柱体里的乳化液上升的推动下，压力表指针开始转动。7、根据单体液压支柱初撑力和工作液压出厂检验标准，待压力表指针静止不动或达到出厂检验标准时，停止松开手把。8、将测试结果记入记录手册中。9、上紧手把，直至压力表指针归零为止。10、取下支撑力测试仪和压力表，放入工作袋中，测试工作完成。11、若测试结果达不到规定要求，所测试的单体液压支柱禁止在井下使用。需提升至地面进行维修。维修合格达到规定标准，方可入井使用。
