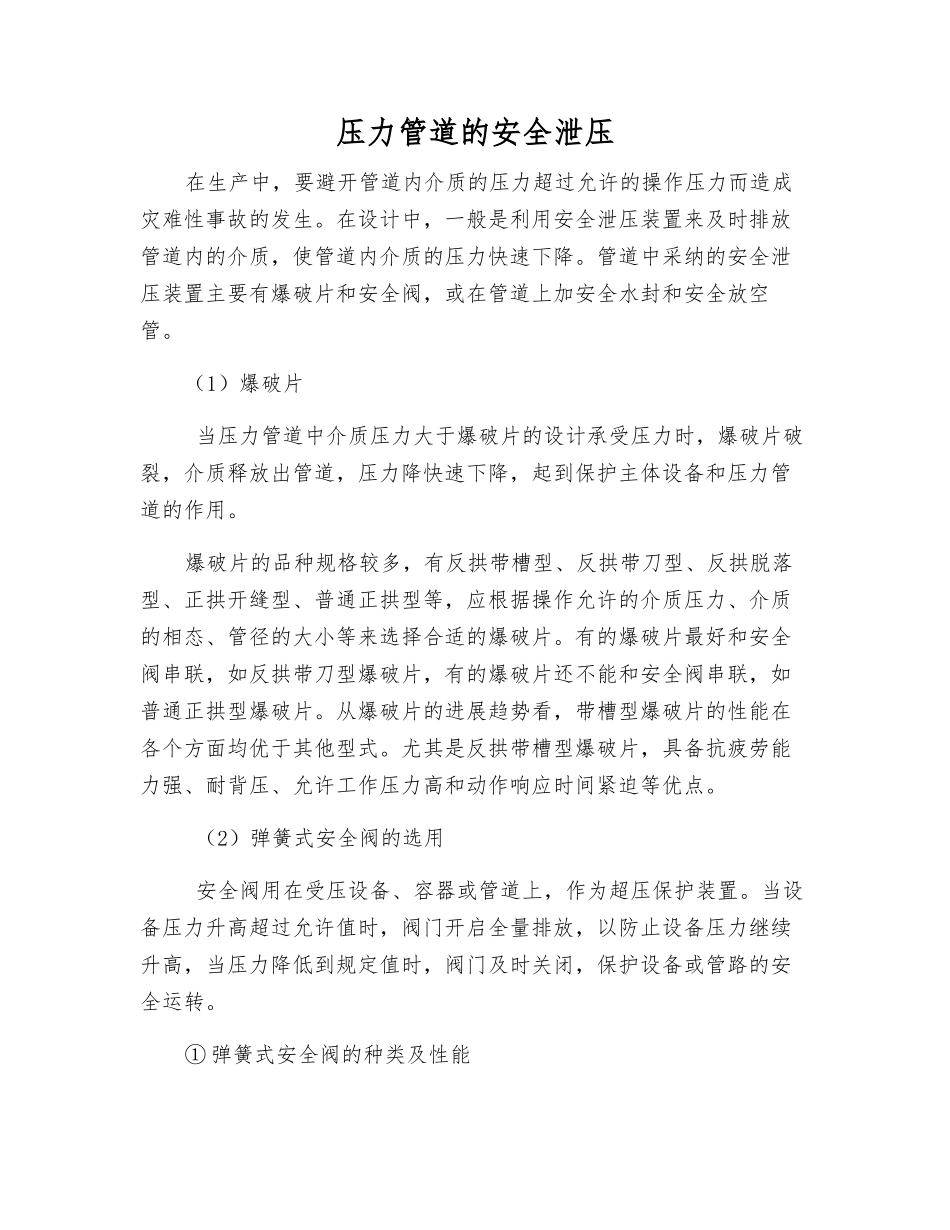

压力管道的安全泄压_第1页
1/3

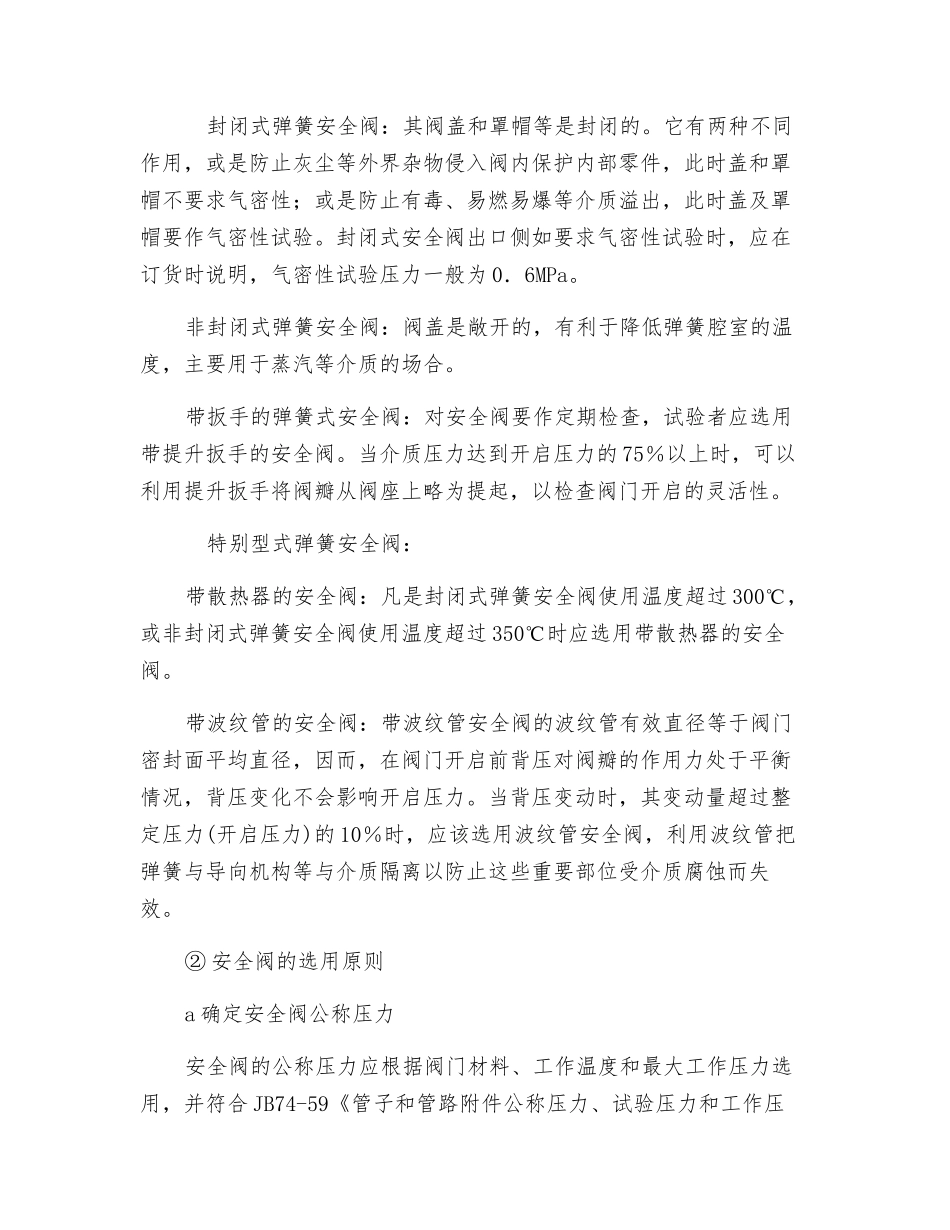

压力管道的安全泄压_第2页
2/3

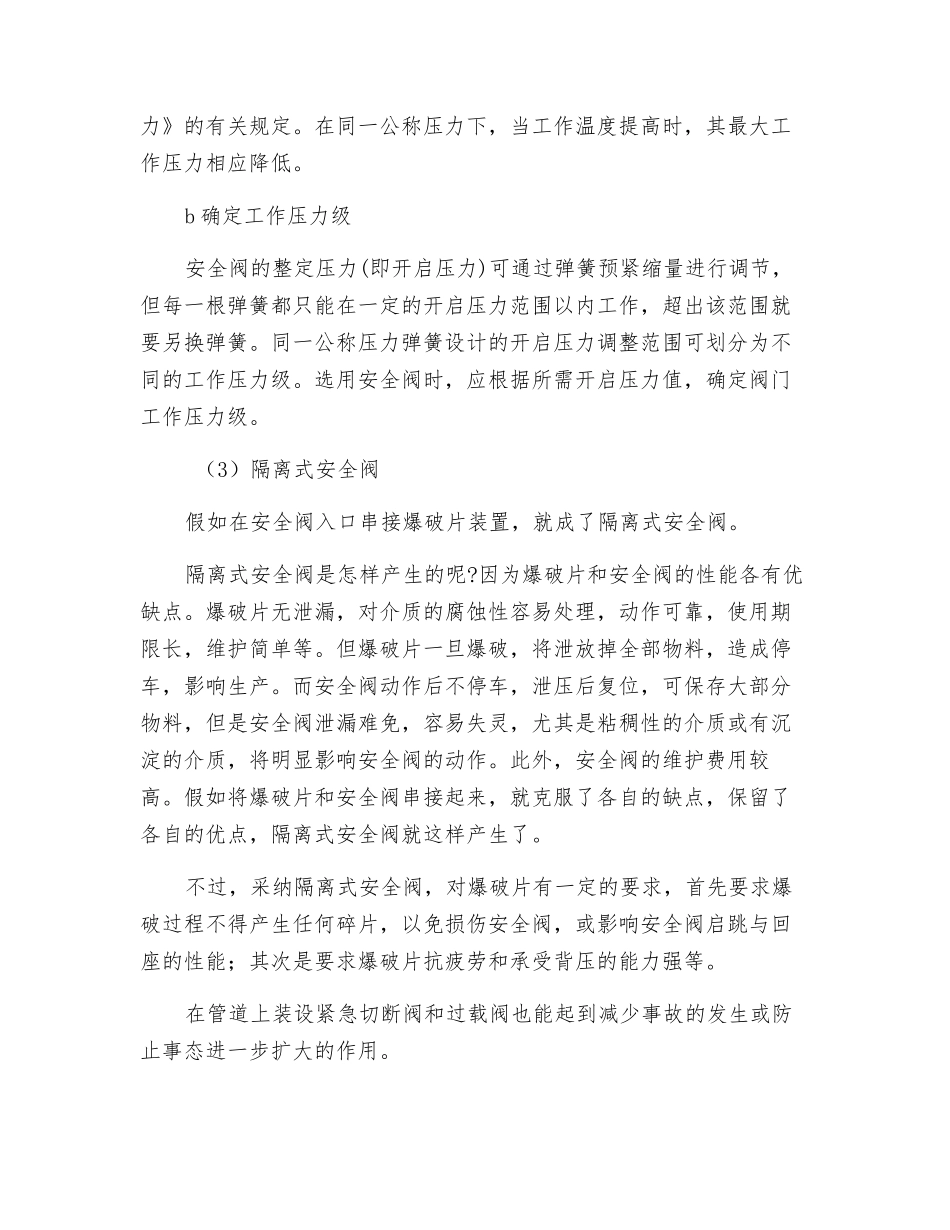

压力管道的安全泄压_第3页
3/3
压力管道的安全泄压在生产中,要避开管道内介质的压力超过允许的操作压力而造成灾难性事故的发生。在设计中,一般是利用安全泄压装置来及时排放管道内的介质,使管道内介质的压力快速下降。管道中采纳的安全泄压装置主要有爆破片和安全阀,或在管道上加安全水封和安全放空管。(1)爆破片 当压力管道中介质压力大于爆破片的设计承受压力时,爆破片破裂,介质释放出管道,压力降快速下降,起到保护主体设备和压力管道的作用。爆破片的品种规格较多,有反拱带槽型、反拱带刀型、反拱脱落型、正拱开缝型、普通正拱型等,应根据操作允许的介质压力、介质的相态、管径的大小等来选择合适的爆破片。有的爆破片最好和安全阀串联,如反拱带刀型爆破片,有的爆破片还不能和安全阀串联,如普通正拱型爆破片。从爆破片的进展趋势看,带槽型爆破片的性能在各个方面均优于其他型式。尤其是反拱带槽型爆破片,具备抗疲劳能力强、耐背压、允许工作压力高和动作响应时间紧迫等优点。 (2)弹簧式安全阀的选用 安全阀用在受压设备、容器或管道上,作为超压保护装置。当设备压力升高超过允许值时,阀门开启全量排放,以防止设备压力继续升高,当压力降低到规定值时,阀门及时关闭,保护设备或管路的安全运转。① 弹簧式安全阀的种类及性能 封闭式弹簧安全阀:其阀盖和罩帽等是封闭的。它有两种不同作用,或是防止灰尘等外界杂物侵入阀内保护内部零件,此时盖和罩帽不要求气密性;或是防止有毒、易燃易爆等介质溢出,此时盖及罩帽要作气密性试验。封闭式安全阀出口侧如要求气密性试验时,应在订货时说明,气密性试验压力一般为 0.6MPa。非封闭式弹簧安全阀:阀盖是敞开的,有利于降低弹簧腔室的温度,主要用于蒸汽等介质的场合。带扳手的弹簧式安全阀:对安全阀要作定期检查,试验者应选用带提升扳手的安全阀。当介质压力达到开启压力的 75%以上时,可以利用提升扳手将阀瓣从阀座上略为提起,以检查阀门开启的灵活性。 特别型式弹簧安全阀:带散热器的安全阀:凡是封闭式弹簧安全阀使用温度超过 300℃,或非封闭式弹簧安全阀使用温度超过 350℃时应选用带散热器的安全阀。带波纹管的安全阀:带波纹管安全阀的波纹管有效直径等于阀门密封面平均直径,因而,在阀门开启前背压对阀瓣的作用力处于平衡情况,背压变化不会影响开启压力。当背压变动时,其变动量超过整定压力(开启压力)的 10%时,应该选用波纹管安全阀,利用波纹管把弹簧与导向机构等与介质隔离...
