04-光伏组件安装方案

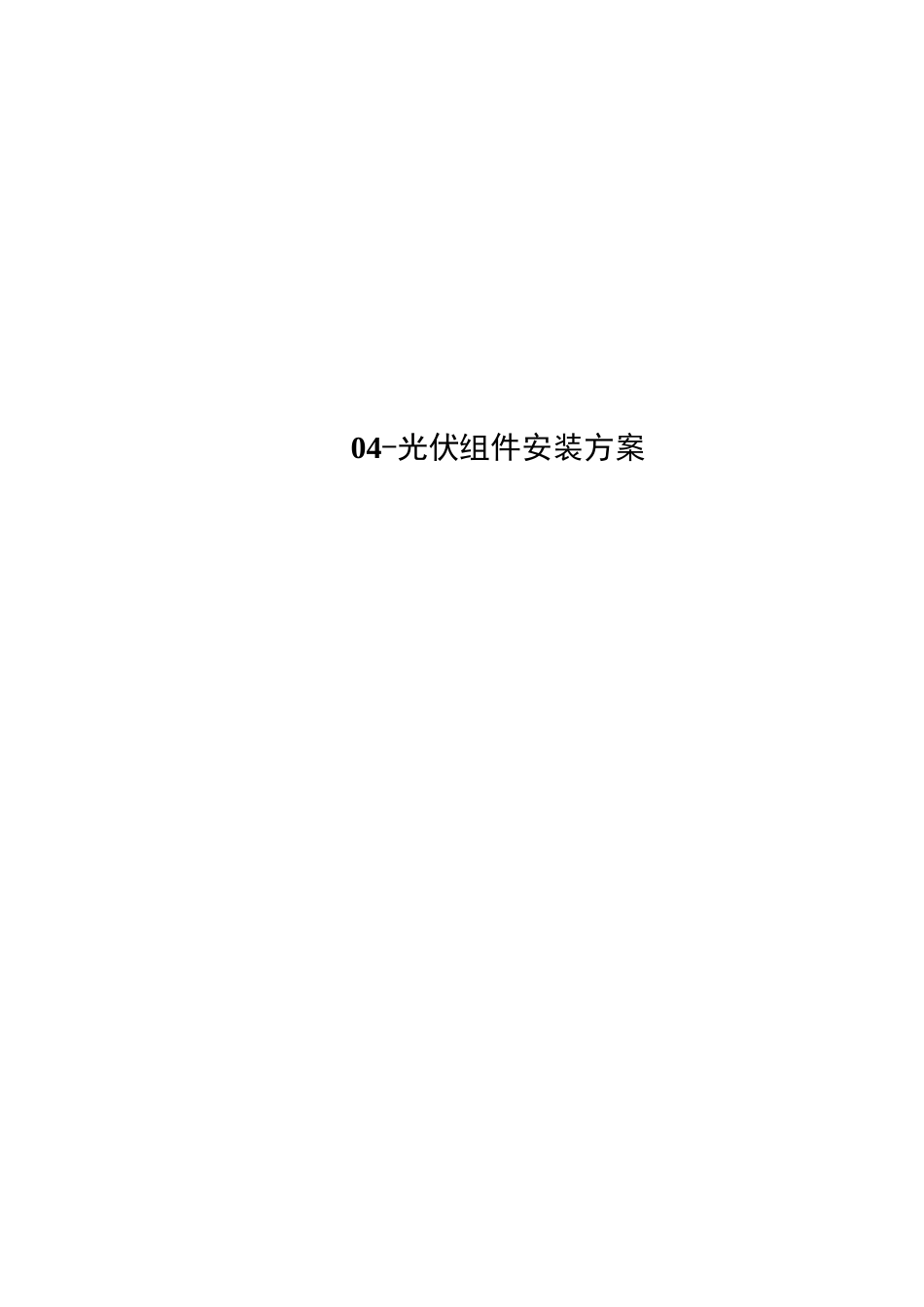

04-光伏组件安装方案_第1页
1/9

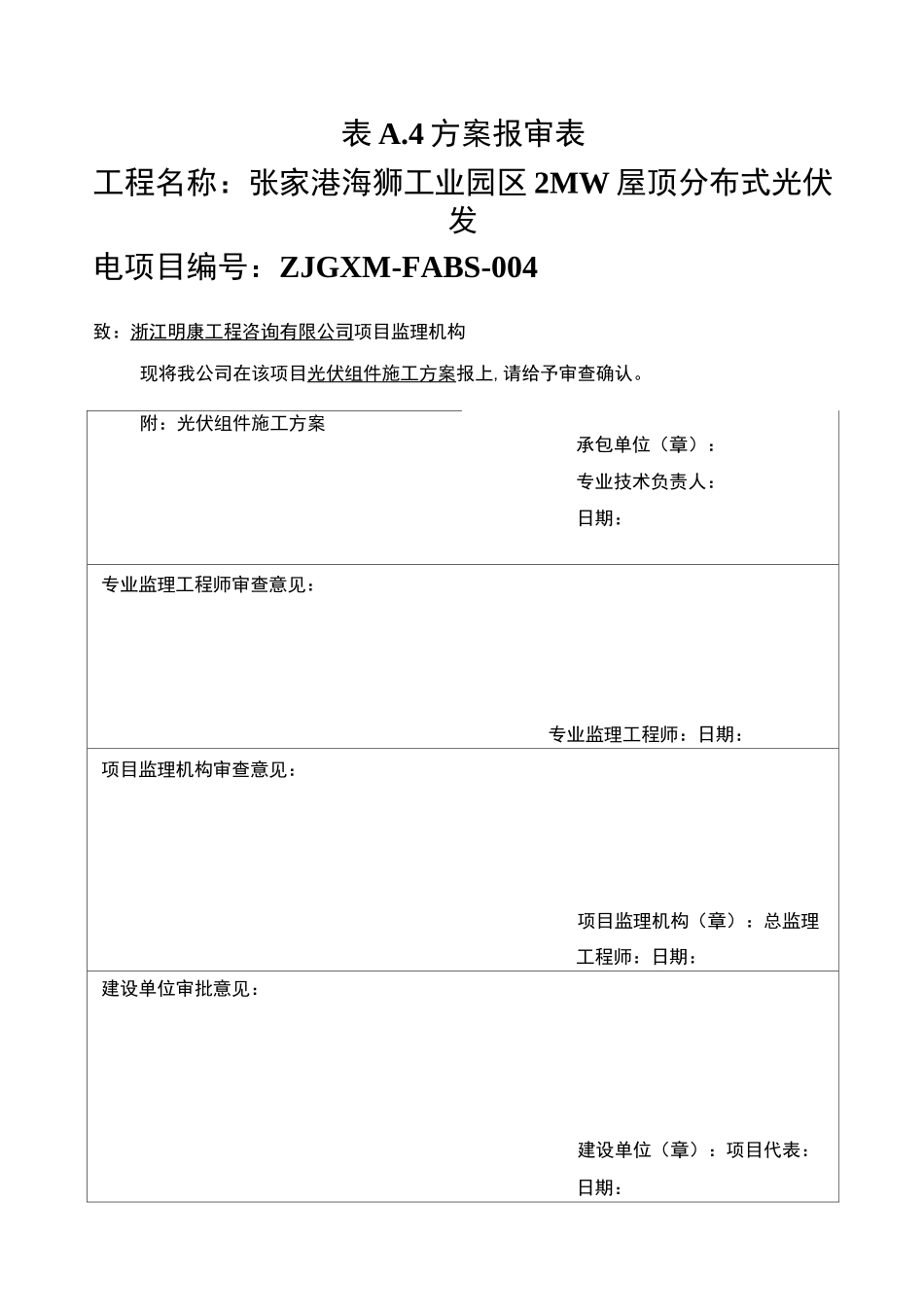

04-光伏组件安装方案_第2页
2/9

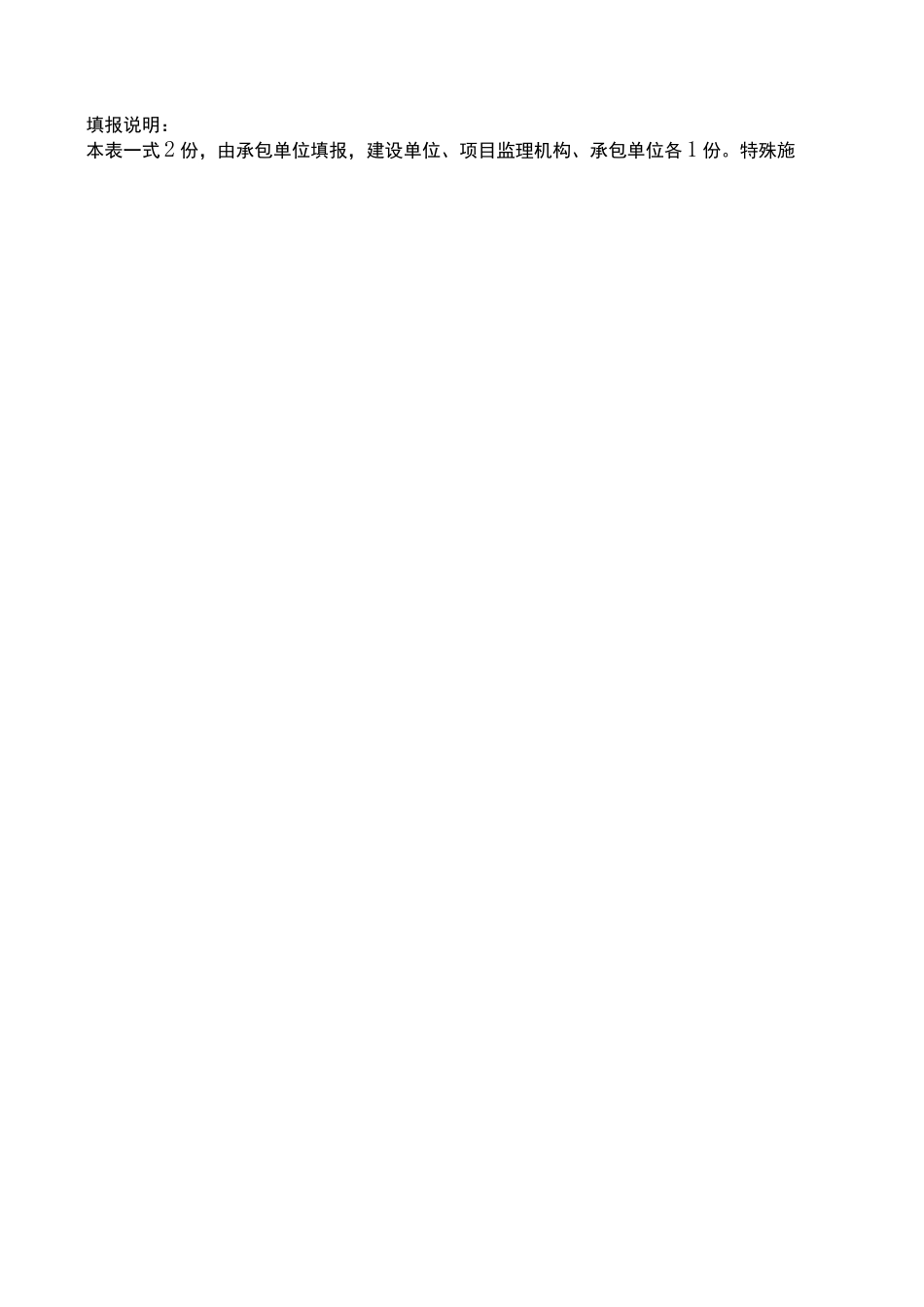

04-光伏组件安装方案_第3页
3/9
04-光伏组件安装方案表 A.4 方案报审表工程名称:张家港海狮工业园区 2MW 屋顶分布式光伏发电项目编号:ZJGXM-FABS-004致:浙江明康工程咨询有限公司项目监理机构现将我公司在该项目光伏组件施工方案报上,请给予审查确认。附:光伏组件施工方案承包单位(章):专业技术负责人:日期:专业监理工程师审查意见:专业监理工程师:日期:项目监理机构审查意见:项目监理机构(章):总监理工程师:日期:建设单位审批意见:建设单位(章):项目代表:日期:填报说明:本表一式 2 份,由承包单位填报,建设单位、项目监理机构、承包单位各 1 份。特殊施工技术方案由承包单位总工程师批准,并附验算结果。张家港海狮工业园区 2MW 屋顶分布式光伏发电项目组件施工方案编制:年月日审查:一、光伏组件安装施工内容1、支架和光伏板组件材料的运输2、现场定位放线3、支架和光伏板组件的固定安装4、光伏板组串连接连接5、光伏板连接线和逆变器的连接6、组串连接性能的电气检测二、光伏支架及组件安装准备工作1 在每个厂房相应位置布设卸料平台及人员走道,在屋面铺设散料通道,避免对屋面造成损坏。对屋面排水系统进行清理,避免雨季水流不畅,造成不必要的损失。2 施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。按照设计图纸中标识的基线位置测量放线,并控制每个方阵的直角方向。以屋面采光带中心为横向基线,按照设计图纸确定整个方阵的位置。3 核算设计图纸,计算出各区域的支架导轨、配件及组件的使用量,按照区域数量及施工流程分批上料。4 支架及组件到场后,检查外包装有无损坏变形。如有损坏及时与采购人员沟通,进行更换处理。5 支架及组件按照各区域用量运至屋顶后,及时安排人员分散到位。三、光伏组件安装1、施工前主要设备材料的检验和准备施工前设备材料的检验光伏板组件外观检验:包括其包装、外框、表面玻璃、接线盒和接插件的完整性,产品说明书和合格证等是否齐全。直流汇流箱的外观检验:包括其外表、使用说明书、出厂合格证和连接头的完整性,数量、外观、型号等是否符合设计要求。太阳能光伏专用连接线和接插件的外观检验:包括其包装、外表面光洁度、产品认证证书、出厂合格证的完整性,接插件注意先抽样试连接,检验其配合紧密度和防护性能。紧固夹头的外表面和压块的外表面处理情况、以及夹头和安装处的紧固配合情况。2、安装部分支架安装:依据设计图纸,先进行定位放线,彩钢屋面主...
