浮选机施工方案

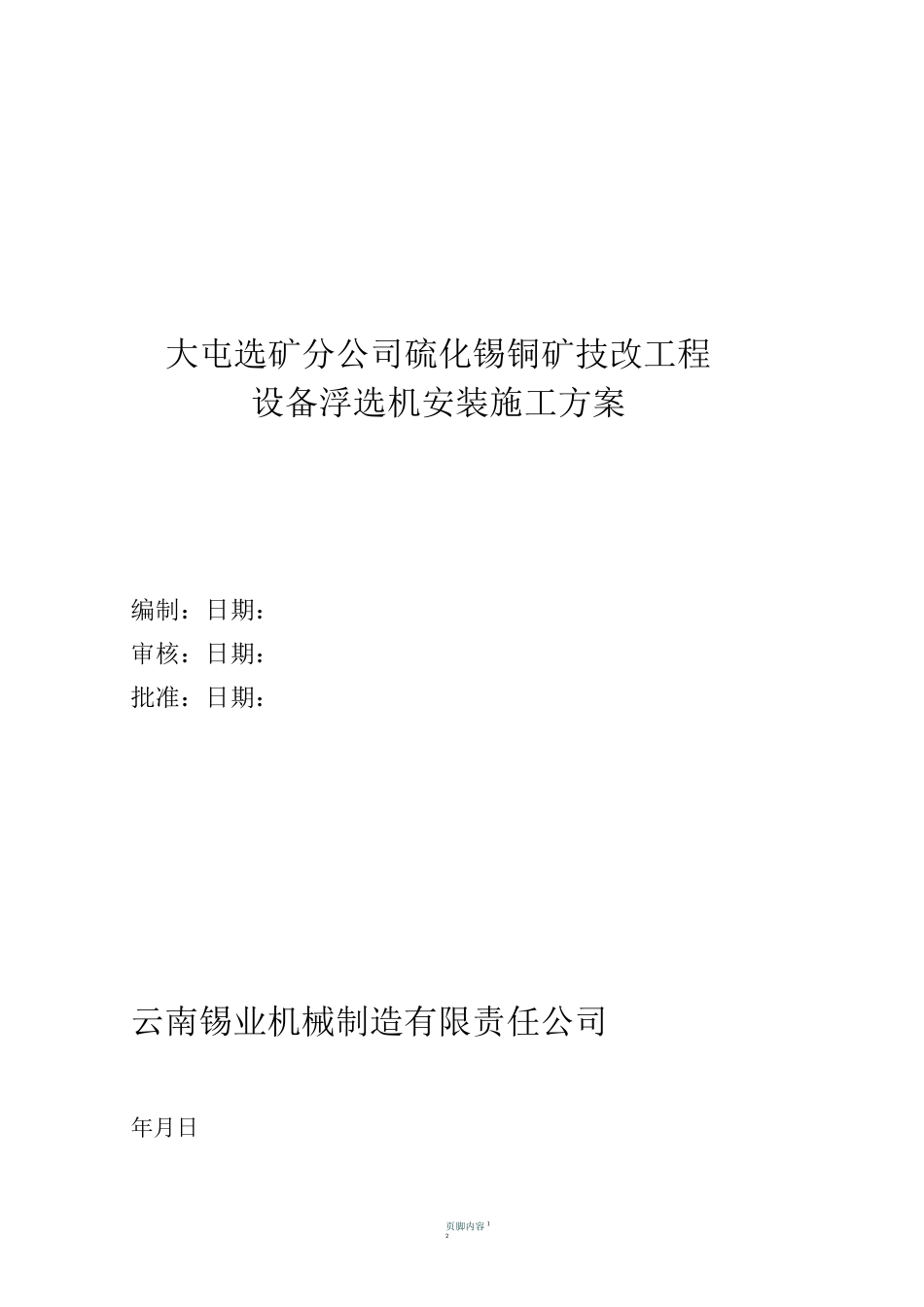

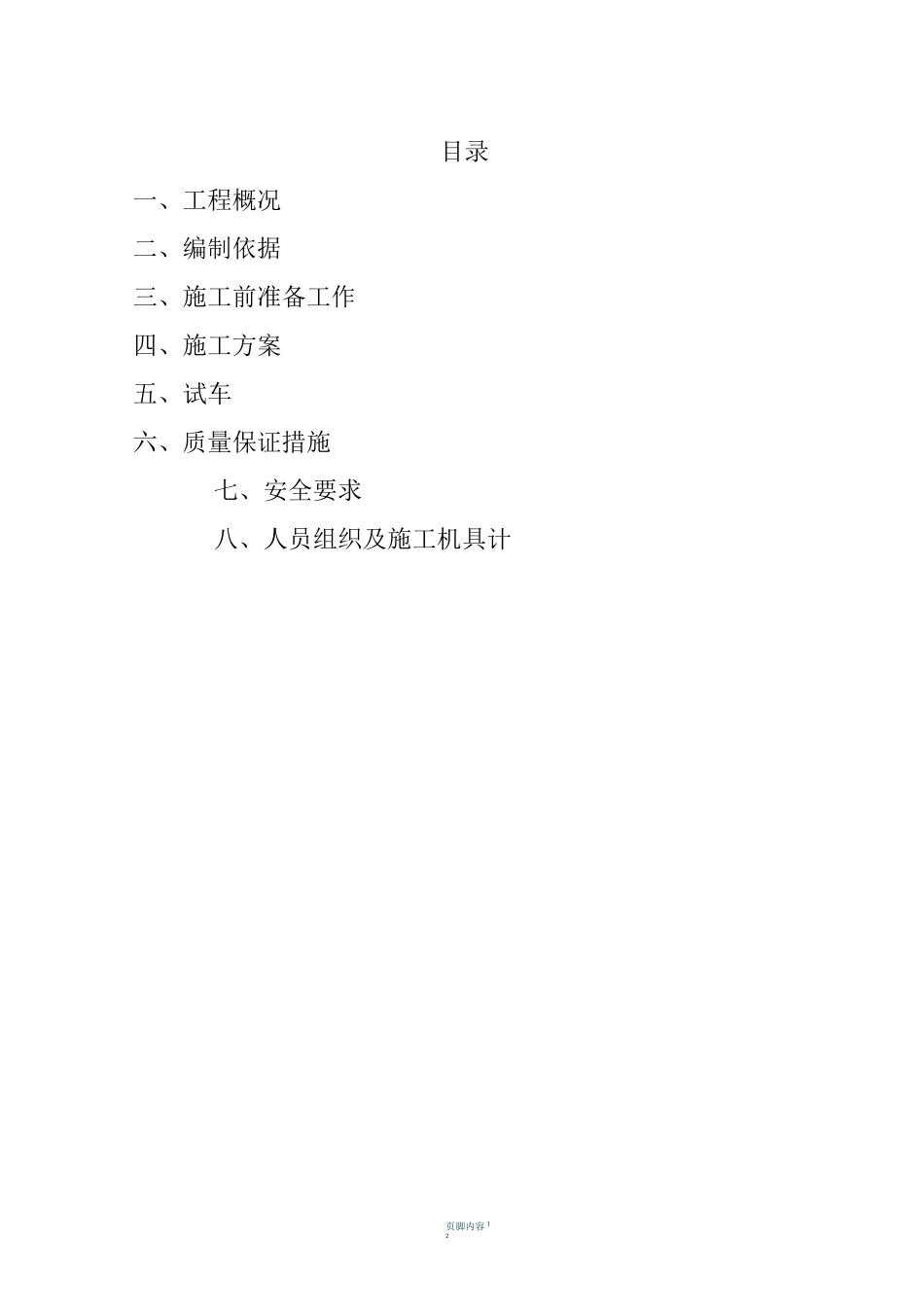

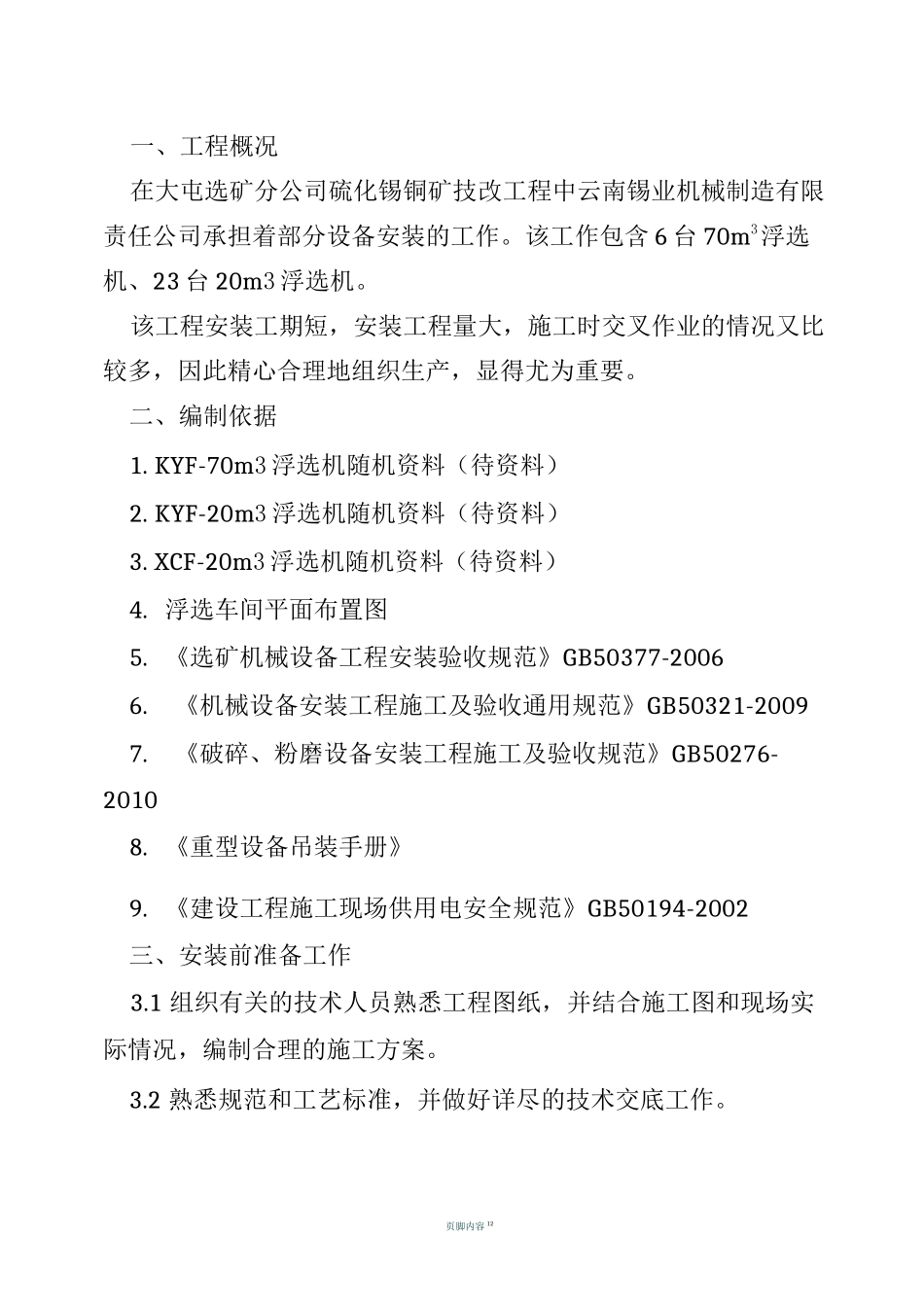

页脚内容 12大屯选矿分公司硫化锡铜矿技改工程设备浮选机安装施工方案编制：日期：审核：日期：批准：日期：云南锡业机械制造有限责任公司年月日页脚内容 12目录一、工程概况二、编制依据三、施工前准备工作四、施工方案五、试车六、质量保证措施七、安全要求八、人员组织及施工机具计页脚内容 12一、工程概况在大屯选矿分公司硫化锡铜矿技改工程中云南锡业机械制造有限责任公司承担着部分设备安装的工作。该工作包含 6 台 70m3浮选机、23 台 20m3 浮选机。该工程安装工期短，安装工程量大，施工时交叉作业的情况又比较多，因此精心合理地组织生产，显得尤为重要。二、编制依据1. KYF-70m3 浮选机随机资料（待资料）2. KYF-20m3 浮选机随机资料（待资料）3. XCF-20m3 浮选机随机资料（待资料）4. 浮选车间平面布置图5. 《选矿机械设备工程安装验收规范》GB50377-20066.《机械设备安装工程施工及验收通用规范》GB50321-20097.《破碎、粉磨设备安装工程施工及验收规范》GB50276-20108. 《重型设备吊装手册》9. 《建设工程施工现场供用电安全规范》GB50194-2002三、安装前准备工作3.1 组织有关的技术人员熟悉工程图纸，并结合施工图和现场实际情况，编制合理的施工方案。3.2 熟悉规范和工艺标准，并做好详尽的技术交底工作。页脚内容 123.3 准备施工用的专用输电线路，并采取有效的措施以保证其畅通、充足、可靠。3.4 准备设备进场的卸车场地，要保证场地的平整和坚实。3.5 设备进场的道路要平整、坚实，有足够的宽度和转弯半径。3.6 配置本工程所需的测量仪器、专用工具和吊装机具等。3.7 组织施工人员进行相应的技术、质量和安全教育。四、施工方案浮选机施工方案该工程安装的 KYF-20m3、XCF-20m3 浮选机为 U 型槽体浮选机，KYF-70m3浮选机为柱型槽体浮选机，主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成。KYF 系列浮选机的工作原理为:叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间，同时，由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器周边的孔进入叶轮叶片间，矿浆与空气在叶轮叶片间进行充分混合后，由叶轮上半部周边排出，排出的矿流向斜上方运动，由安装在叶轮四周斜上方的定子稳定和定向后，分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，矿浆再返回叶轮区进行再循环，另一部分则通过槽间壁上的流通孔进入下...
