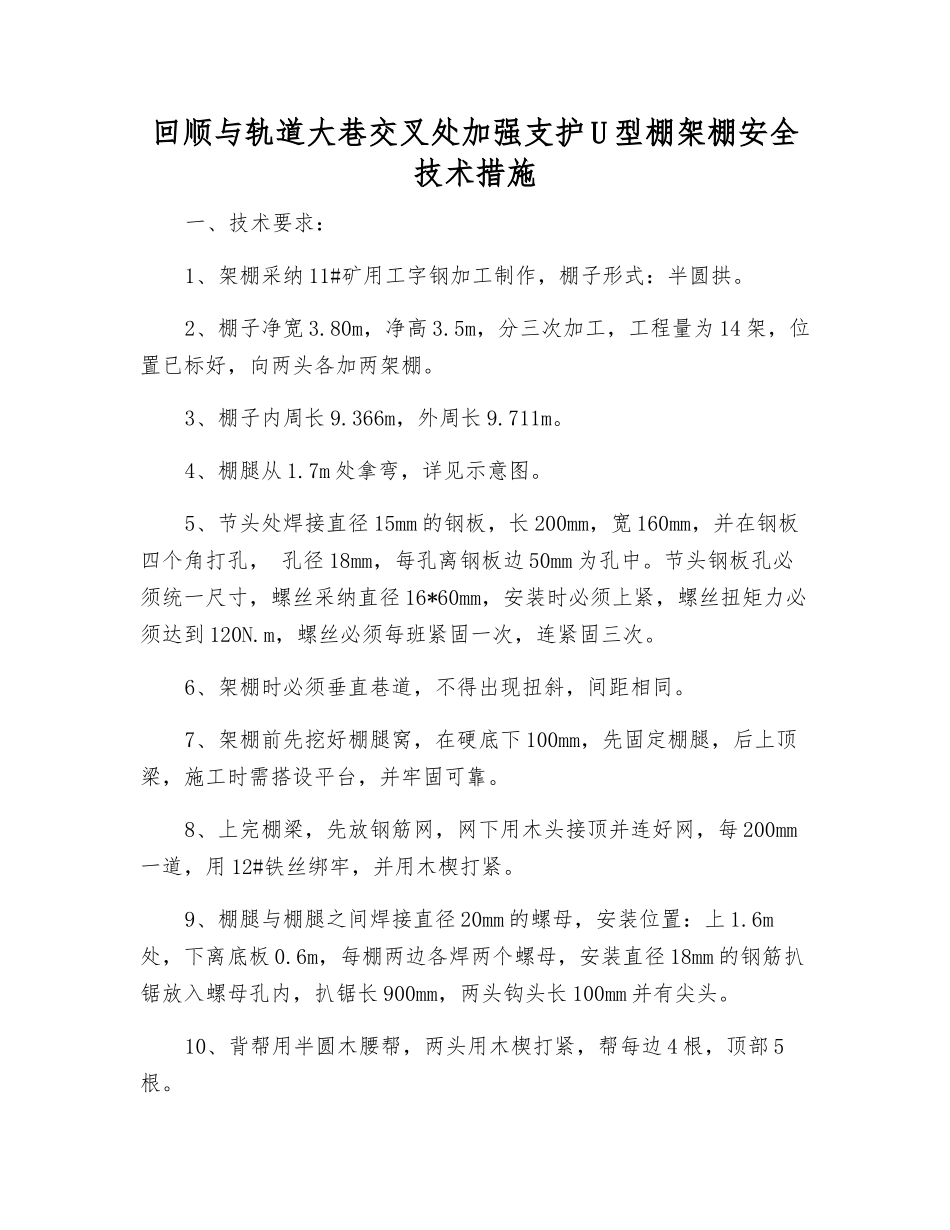

回顺与轨道大巷交叉处加强支护 U 型棚架棚安全技术措施一、技术要求：1、架棚采纳 11#矿用工字钢加工制作，棚子形式：半圆拱。2、棚子净宽 3.80m，净高 3.5m，分三次加工，工程量为 14 架，位置已标好，向两头各加两架棚。3、棚子内周长 9.366m，外周长 9.711m。4、棚腿从 1.7m 处拿弯，详见示意图。5、节头处焊接直径 15mm 的钢板，长 200mm，宽 160mm，并在钢板四个角打孔， 孔径 18mm，每孔离钢板边 50mm 为孔中。节头钢板孔必须统一尺寸，螺丝采纳直径 16*60mm，安装时必须上紧，螺丝扭矩力必须达到 120N.m，螺丝必须每班紧固一次，连紧固三次。6、架棚时必须垂直巷道，不得出现扭斜，间距相同。7、架棚前先挖好棚腿窝，在硬底下 100mm，先固定棚腿，后上顶梁，施工时需搭设平台，并牢固可靠。8、上完棚梁，先放钢筋网，网下用木头接顶并连好网，每 200mm一道，用 12#铁丝绑牢，并用木楔打紧。9、棚腿与棚腿之间焊接直径 20mm 的螺母，安装位置：上 1.6m处，下离底板 0.6m，每棚两边各焊两个螺母，安装直径 18mm 的钢筋扒锯放入螺母孔内，扒锯长 900mm，两头钩头长 100mm 并有尖头。10、背帮用半圆木腰帮，两头用木楔打紧，帮每边 4 根，顶部 5根。11、水沟侧安装腿子时，用风镐打腿窝。12、安装棚腿必须一条直线，不得出现里出外进的现象。13、棚子高低一致，不得出现忽高忽低的现象。14、必须满足设计航道的要求。15、临时支护，在巷道内先打木垛 4 组，高度至起拱位置。然后在木垛上方安装 11#工字钢，工字钢上方木垛与顶板接顶，用木垛打牢，防止木垛倒塌，木垛高度不得低于 2m。 二、安全措施：1、在架棚时严禁人员从施施工场地点窜行，施施工场地点前后50m 喓安设警戒，防止电机车及矿车进入施工现场出现事故。2、安装棚架时，必须安排要有当班队长带领有经验的工人进行统一指挥，并盯在现场。3、由于施施工场地点离风机比较近，不准人员随意停、开风机。4、施工期间禁止人员大声喧哗，精力集中。5、架好棚时把拉筋上齐。6、每班架完棚，下班前清理好现场卫生及水沟，保证水沟畅通并无堆积影响矿车运输。
