回风斜井井筒过粉砂岩段加固安全技术措施

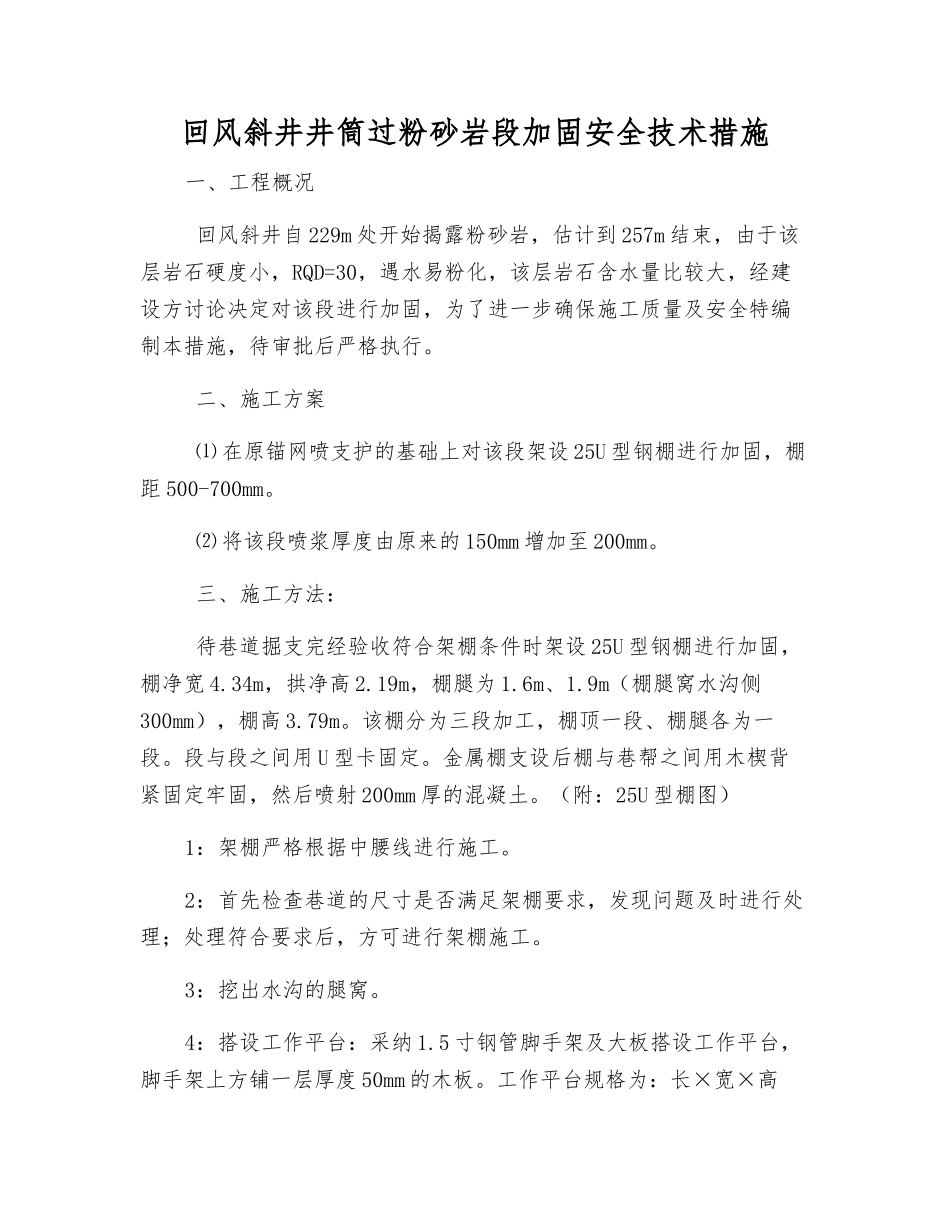

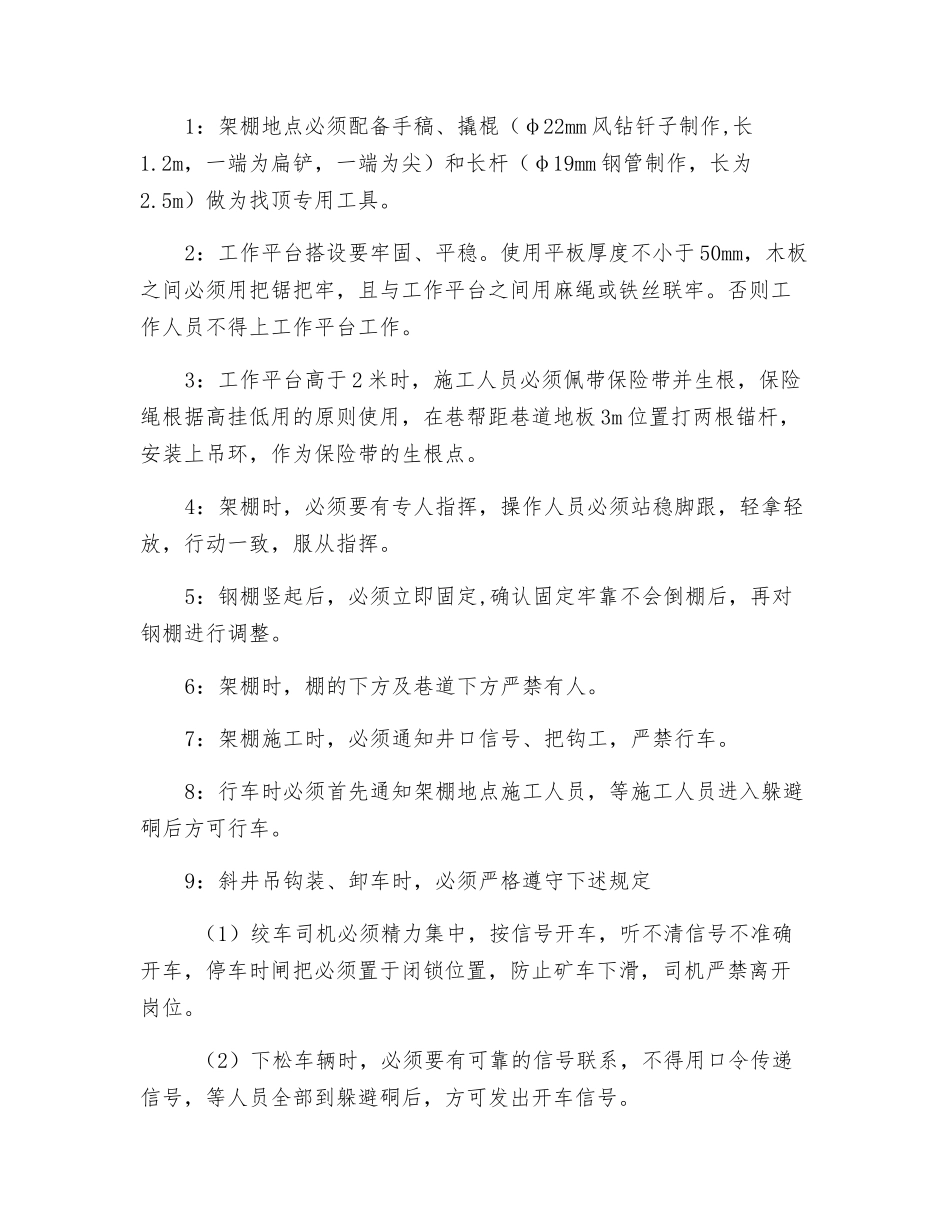

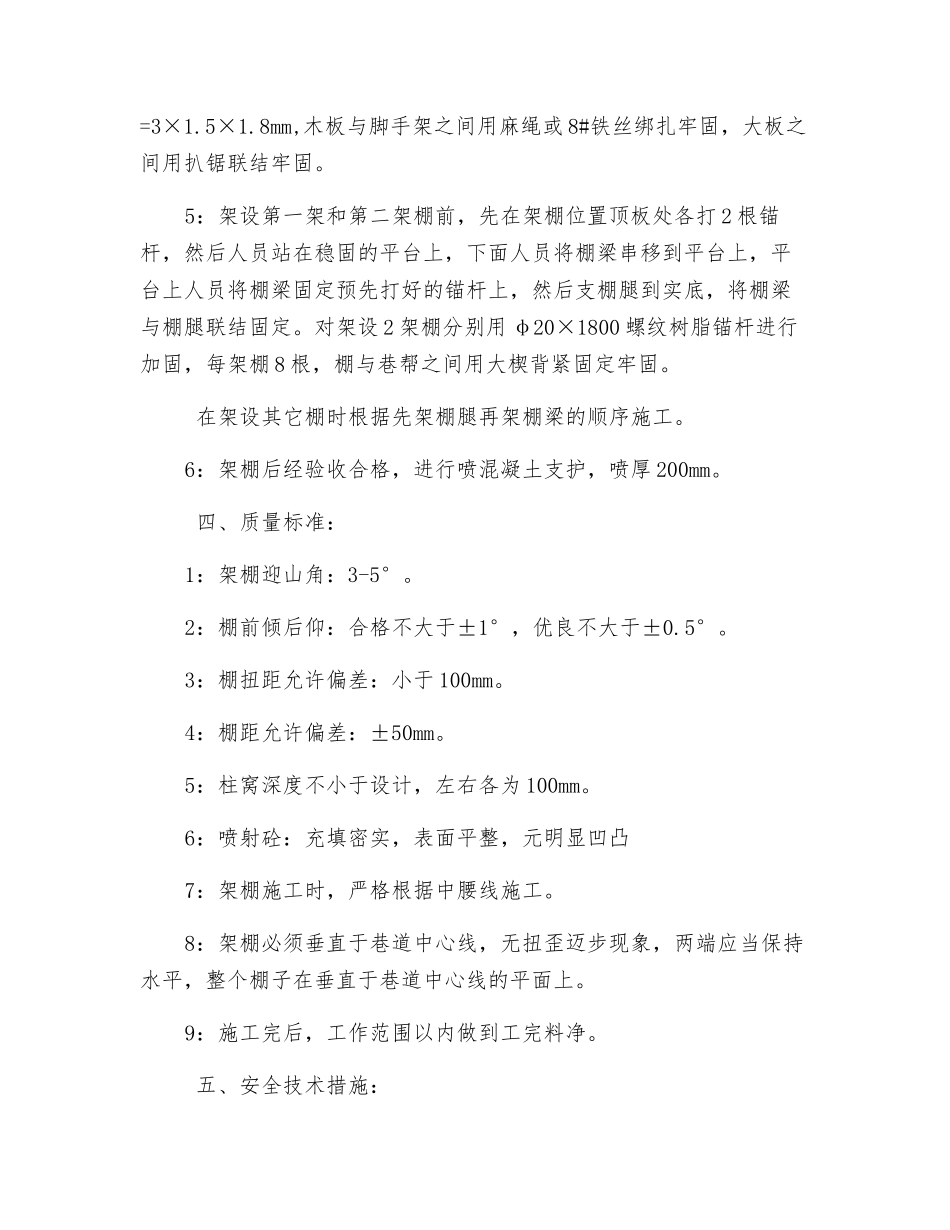

回风斜井井筒过粉砂岩段加固安全技术措施一、工程概况 回风斜井自 229m 处开始揭露粉砂岩，估计到 257m 结束，由于该层岩石硬度小，RQD=30，遇水易粉化，该层岩石含水量比较大，经建设方讨论决定对该段进行加固，为了进一步确保施工质量及安全特编制本措施，待审批后严格执行。 二、施工方案 ⑴ 在原锚网喷支护的基础上对该段架设 25U 型钢棚进行加固，棚距 500-700mm。 ⑵ 将该段喷浆厚度由原来的 150mm 增加至 200mm。 三、施工方法： 待巷道掘支完经验收符合架棚条件时架设 25U 型钢棚进行加固，棚净宽 4.34m，拱净高 2.19m，棚腿为 1.6m、1.9m（棚腿窝水沟侧300mm），棚高 3.79m。该棚分为三段加工，棚顶一段、棚腿各为一段。段与段之间用 U 型卡固定。金属棚支设后棚与巷帮之间用木楔背紧固定牢固，然后喷射 200mm 厚的混凝土。（附：25U 型棚图）1：架棚严格根据中腰线进行施工。2：首先检查巷道的尺寸是否满足架棚要求，发现问题及时进行处理；处理符合要求后，方可进行架棚施工。3：挖出水沟的腿窝。4：搭设工作平台：采纳 1.5 寸钢管脚手架及大板搭设工作平台，脚手架上方铺一层厚度 50mm 的木板。工作平台规格为：长×宽×高=3×1.5×1.8mm,木板与脚手架之间用麻绳或 8#铁丝绑扎牢固，大板之间用扒锯联结牢固。5：架设第一架和第二架棚前，先在架棚位置顶板处各打 2 根锚杆，然后人员站在稳固的平台上，下面人员将棚梁串移到平台上，平台上人员将棚梁固定预先打好的锚杆上，然后支棚腿到实底，将棚梁与棚腿联结固定。对架设 2 架棚分别用 φ20×1800 螺纹树脂锚杆进行加固，每架棚 8 根，棚与巷帮之间用大楔背紧固定牢固。 在架设其它棚时根据先架棚腿再架棚梁的顺序施工。6：架棚后经验收合格，进行喷混凝土支护，喷厚 200mm。 四、质量标准：1：架棚迎山角：3-5°。2：棚前倾后仰：合格不大于±1°，优良不大于±0.5°。3：棚扭距允许偏差：小于 100mm。4：棚距允许偏差：±50mm。5：柱窝深度不小于设计，左右各为 100mm。6：喷射砼：充填密实，表面平整，元明显凹凸7：架棚施工时，严格根据中腰线施工。8：架棚必须垂直于巷道中心线，无扭歪迈步现象，两端应当保持水平，整个棚子在垂直于巷道中心线的平面上。9：施工完后，工作范围以内做到工完料净。 五、安全技术措施：1：架棚地点必须配备手稿、撬棍（φ22mm 风钻钎子制作,长1.2m，一端为扁铲，一端为尖）和长杆（φ19mm 钢管...
