塔吊安全防护方案

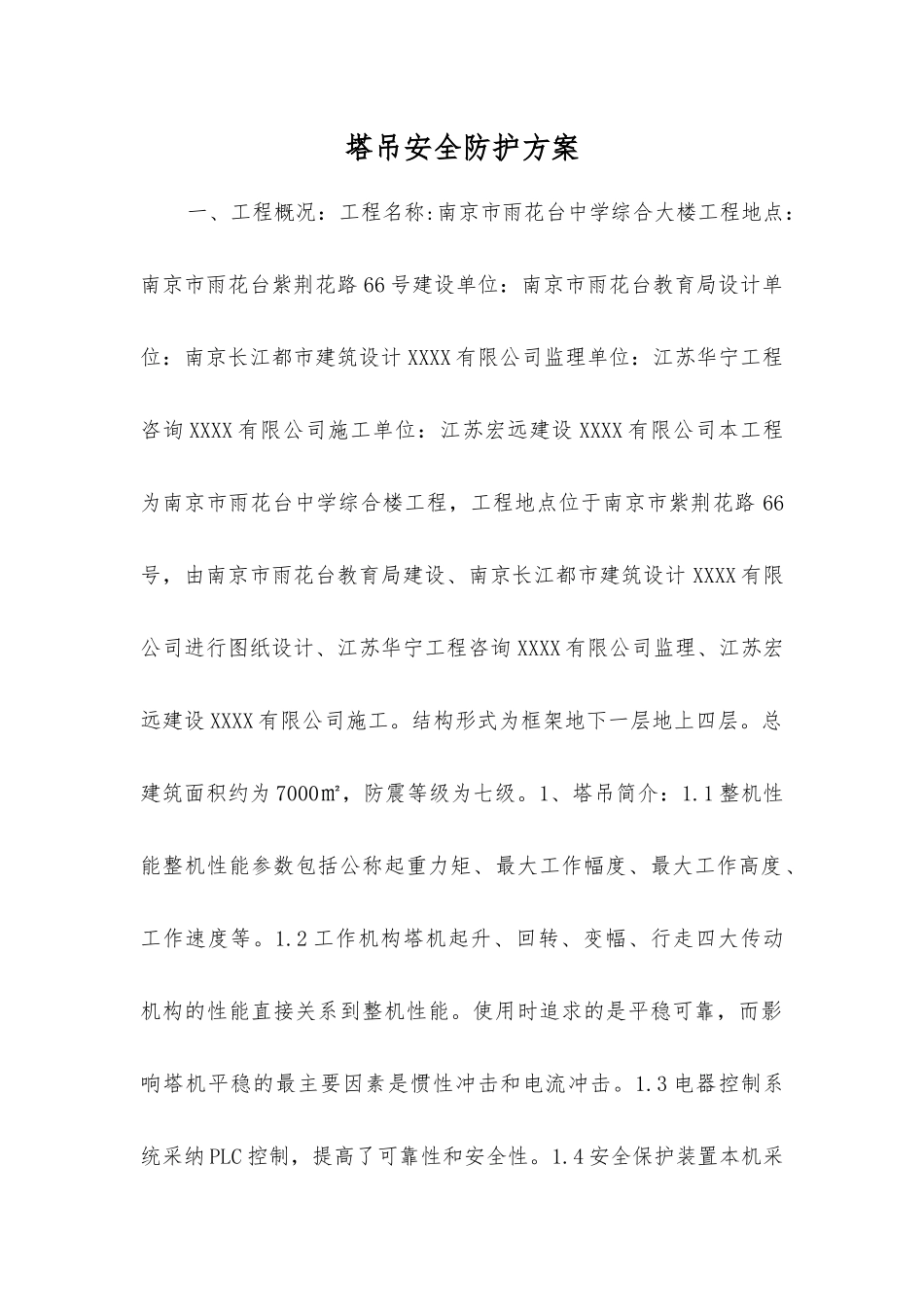

塔吊安全防护方案一、工程概况：工程名称:南京市雨花台中学综合大楼工程地点：南京市雨花台紫荆花路 66 号建设单位：南京市雨花台教育局设计单位：南京长江都市建筑设计 XXXX 有限公司监理单位：江苏华宁工程咨询 XXXX 有限公司施工单位：江苏宏远建设 XXXX 有限公司本工程为南京市雨花台中学综合楼工程，工程地点位于南京市紫荆花路 66号，由南京市雨花台教育局建设、南京长江都市建筑设计 XXXX 有限公司进行图纸设计、江苏华宁工程咨询 XXXX 有限公司监理、江苏宏远建设 XXXX 有限公司施工。结构形式为框架地下一层地上四层。总建筑面积约为 7000㎡，防震等级为七级。1、塔吊简介：1.1 整机性能整机性能参数包括公称起重力矩、最大工作幅度、最大工作高度、工作速度等。1.2 工作机构塔机起升、回转、变幅、行走四大传动机构的性能直接关系到整机性能。使用时追求的是平稳可靠，而影响塔机平稳的最主要因素是惯性冲击和电流冲击。1.3 电器控制系统采纳 PLC 控制，提高了可靠性和安全性。1.4 安全保护装置本机采纳了 QTZ-40 规程标准要求的安全装置（如力矩限制器、起重量限制器、高度限制器、回转限制器、幅度限制器和风速仪等）外，还采纳了采纳了许多独创的装置，确保塔机安全、使用方便。1.5 主要技 术 参 数 QTZ40 系 列 塔 吊 主 要 参 数 表 主 要 参 数QTZ40D（5008）QTZ40B（4608）QTZ40C（4608）加重单位起重力矩XXX0kn.m 最大额定起重量 4.04.04.0t 有效工作幅度 5046.846.8m 最大幅度额定起重量 0.8330.80.8t 起升高度独立：30 独立：30 独立：30m 符 墙 ： 100 符 墙 ： 100 符 墙 ： 100 起 升 速 度 二 倍 率 ：69.4/34.7/6.9 二倍率：69.4/34.7/6.9 二倍率：69.4/34.7/6.9m/min 四 倍 率 ： 34.7/17.4/3.5 二 倍 率 ： 69.4/34.7/6.9 二 倍 率 ：69.4/34.7/6.9 变 幅 速 度 35/2435/2435/24m/min 回 转 速 度0.75/0.3750.75/0.3750.75/0.375r/min 顶 升 速 度 0.50.50.5m/min出厂高度 XXXm 主肢材料规格 160*160*12140*140*12140*140*12mm标准节尺寸 1.615*1.615*2.51.5*1.5*2.21.615*1.615*2.5m 最大工作风压 XXX0n/平方米二、安全组织机构项目部安全组织图三、安全具体措施：1、起重机工作范围有主要的交通通道，和学校的操场。为了施工的安全，起重机不允许随意转向到交通通道或学校操场。如不得已要转向到通道和...
