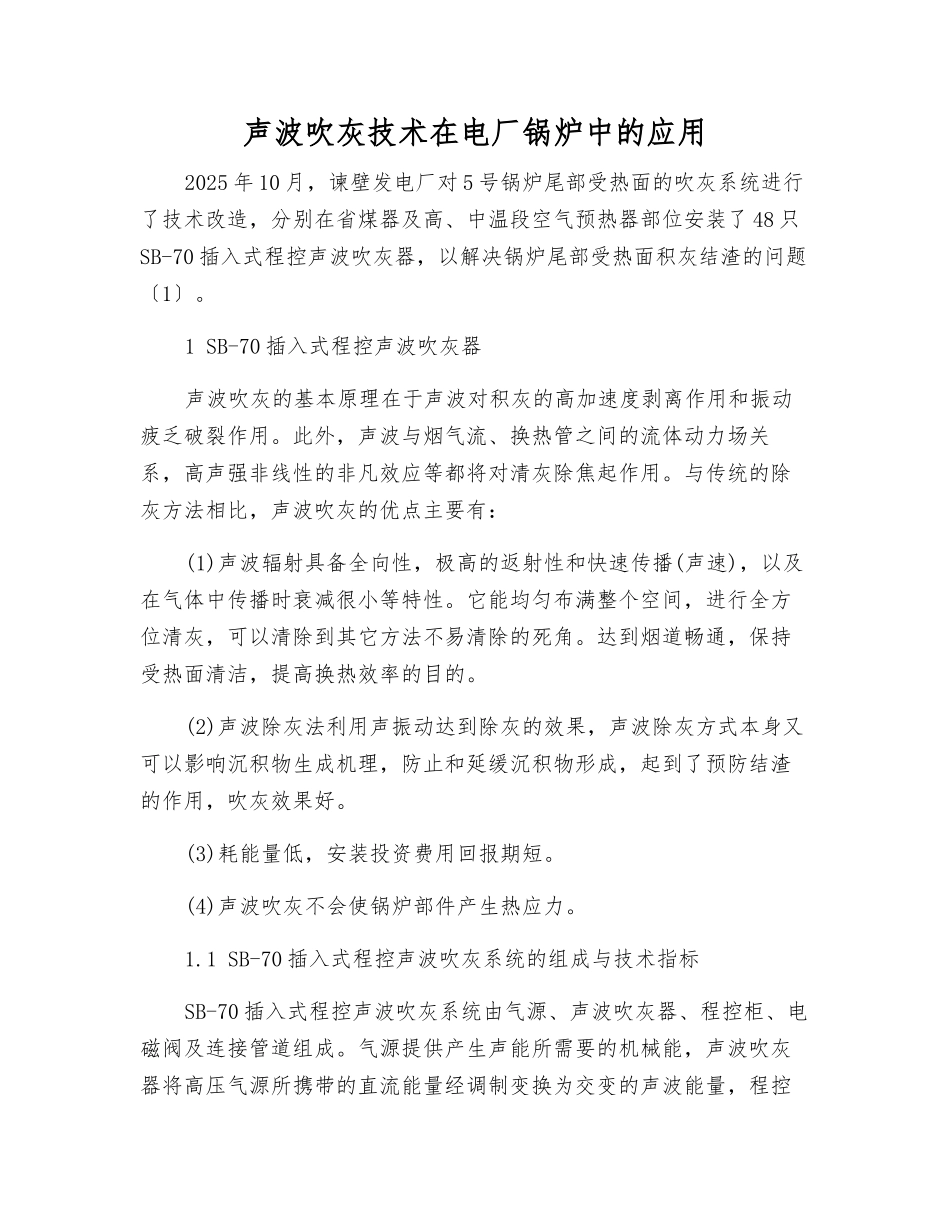

声波吹灰技术在电厂锅炉中的应用2025 年 10 月，谏壁发电厂对 5 号锅炉尾部受热面的吹灰系统进行了技术改造，分别在省煤器及高、中温段空气预热器部位安装了 48 只SB-70 插入式程控声波吹灰器，以解决锅炉尾部受热面积灰结渣的问题〔1〕。1 SB-70 插入式程控声波吹灰器声波吹灰的基本原理在于声波对积灰的高加速度剥离作用和振动疲乏破裂作用。此外，声波与烟气流、换热管之间的流体动力场关系，高声强非线性的非凡效应等都将对清灰除焦起作用。与传统的除灰方法相比，声波吹灰的优点主要有：(1)声波辐射具备全向性，极高的返射性和快速传播(声速)，以及在气体中传播时衰减很小等特性。它能均匀布满整个空间，进行全方位清灰，可以清除到其它方法不易清除的死角。达到烟道畅通，保持受热面清洁，提高换热效率的目的。(2)声波除灰法利用声振动达到除灰的效果，声波除灰方式本身又可以影响沉积物生成机理，防止和延缓沉积物形成，起到了预防结渣的作用，吹灰效果好。(3)耗能量低，安装投资费用回报期短。(4)声波吹灰不会使锅炉部件产生热应力。1.1 SB-70 插入式程控声波吹灰系统的组成与技术指标SB-70 插入式程控声波吹灰系统由气源、声波吹灰器、程控柜、电磁阀及连接管道组成。气源提供产生声能所需要的机械能，声波吹灰器将高压气源所携带的直流能量经调制变换为交变的声波能量，程控柜用于控制调节声波吹灰器的运转，电磁阀接受程控柜的指令，控制气源的进入，即控制声波吹灰器的开停。SB-70 插入式程控声波吹灰器的具体结构与安装方式说明见参考文献〔3〕。SB-70 插入式程控声波吹灰器的技术指标如下：气源属性：压缩空气或过热蒸汽。气源压力：压缩空气为 0.1MPa 以上；过热蒸汽为 0.3MPa 以上。气源流量：压缩空气为 0.6~1.0m3/min；过热蒸汽为 0.8~1.0m3/min。工作频率：600~800Hz。声强特性：140dB~150dB 以上。1.2 SB-70 插入式程控声波吹灰器的特点SB-70 插入式程控声波吹灰器没有电机、膜片等易损部件，不需更换部件。要求气源压力低，适用性高。SB-70 插入式程控声波吹灰器采纳插入式，直接布置在烟道内的受热面旁，而不是布置在炉墙面上，炉墙不需开孔，不会破坏炉墙结构，克服了其它类型声波吹灰器固定、减振、保温困难及适用性差的弊端。插入式的布置方式还可以根据受热面的大小及积灰情况布置多个吹灰器，确保受热面都能接受到足够强度的声波，除灰效果更好。SB-70 插入式程控声波吹灰器产生的声波对锅...
