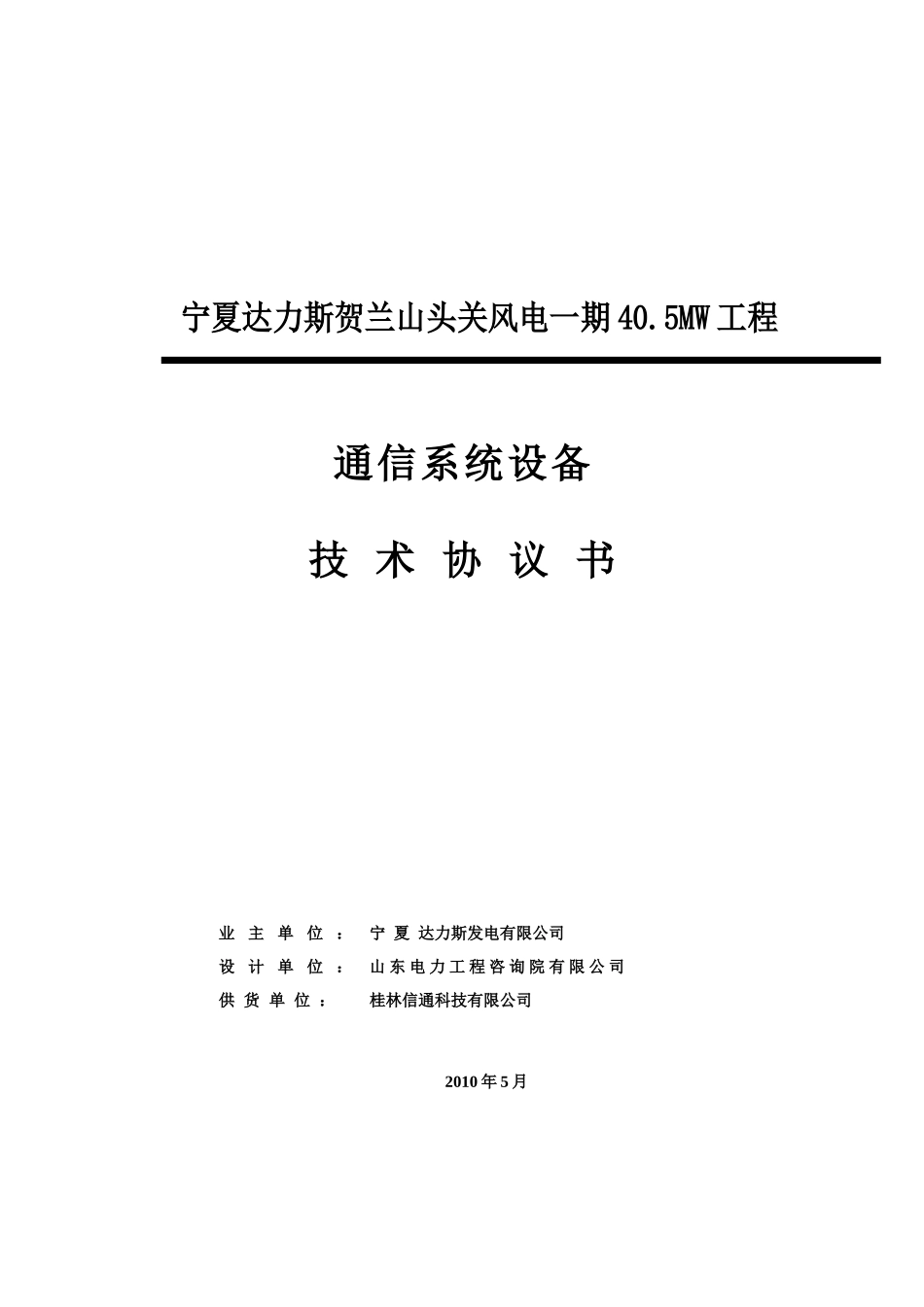

宁夏达力斯贺兰山头关风电一期 40.5MW 工程通信系统设备技 术 协 议 书业主单位：宁 夏 达力斯发电有限公司设计单位：山 东 电 力 工 程 咨 询 院 有 限 公 司供 货 单 位 ： 桂林信通科技有限公司 2010 年 5 月目 录附件一 技术规范 1 总则 2 工程概况3 SDH 光传输设备技术要求4 PCM 设备技术要求5 综合配线柜技术要求附件二 供货范围附件三 技术资料及交付进度附件四 交货进度附件五 安装、调试、试运行和验收附件六 技术服务附件一：技术规范1 总则1.1 本文件是达力斯头关风电场一期 40.5MW 工程光纤通信设备技术协议书。对买方所需的光通信设备在功能设计、性能、结构、安装、检测和技术服务等方面提出了要求。1.2 本协议书所用标准如遇与卖方所执行标准不一致时，按较高标准执行。1.3 本协议书经买卖双方确认后可作为订货合同的技术附件，是合同正文不可分割的一部分。1.4 本协议书未尽事宜，由买卖双方协商确定。2 工程概况贺兰山头关风电场一期 40.5MW 工程位于宁夏银川市，其光纤通信系统属银川地区光纤通信系统网络的组成部分。贺兰山头关风电场一期 40.5MW 工程受宁夏中调调度；至宁夏中调调度电话传输速率为 64kbit/s；至宁夏中调远动信息主用通道采用数据网传输方式，传输速率为 2Mbit/s，备用通道采用音频四线专用传输方式，传输速率为 1200 bit/s;至宁夏中调电能量数据信息通道主用通道采用数据传输方式，通道传输速率为 2Mbit/s,备用通道采用音频四线专用传输方式，通道传输速率为 9600bit/s。达力斯头关风电场一期 40.5MW 工程生产运行、设备维护及管理所需的信息传输通道主要由光纤通信传输网络来完成。本期工程建设达力斯头关风电场一期 40.5MW 工程变电站光传输端站 1 个，设备采用 SDH 制式，传输等级为 STM-1，传输速率为 155MBit/s。对宁夏中调配置一对 PCM 终端机及其相应的接口。同时，为了方便达力斯头关风电场一期40.5MW 工程并网电站进出线光缆、数字单元、音频配线连接的方便、可靠，特配置一面综合配线柜。3 SDH 光传输设备技术要求3.1 网络性能要求3.1.1 国内数字传输模型假设参考数字通道（HRDP）长度为 6900km。假设参考数字段（HRDS）长度为 420km。3.1.2 系统误码指标3.1.2.1 420km 假设参考数字段的误码指标，不劣于表 3.1.2.1 的指标（测试时间不少于一个月）。表 3.1.2.1 420km 数字段误码指标速率(kbit/s)20483...
