钢结构网架施工方案VIP专享

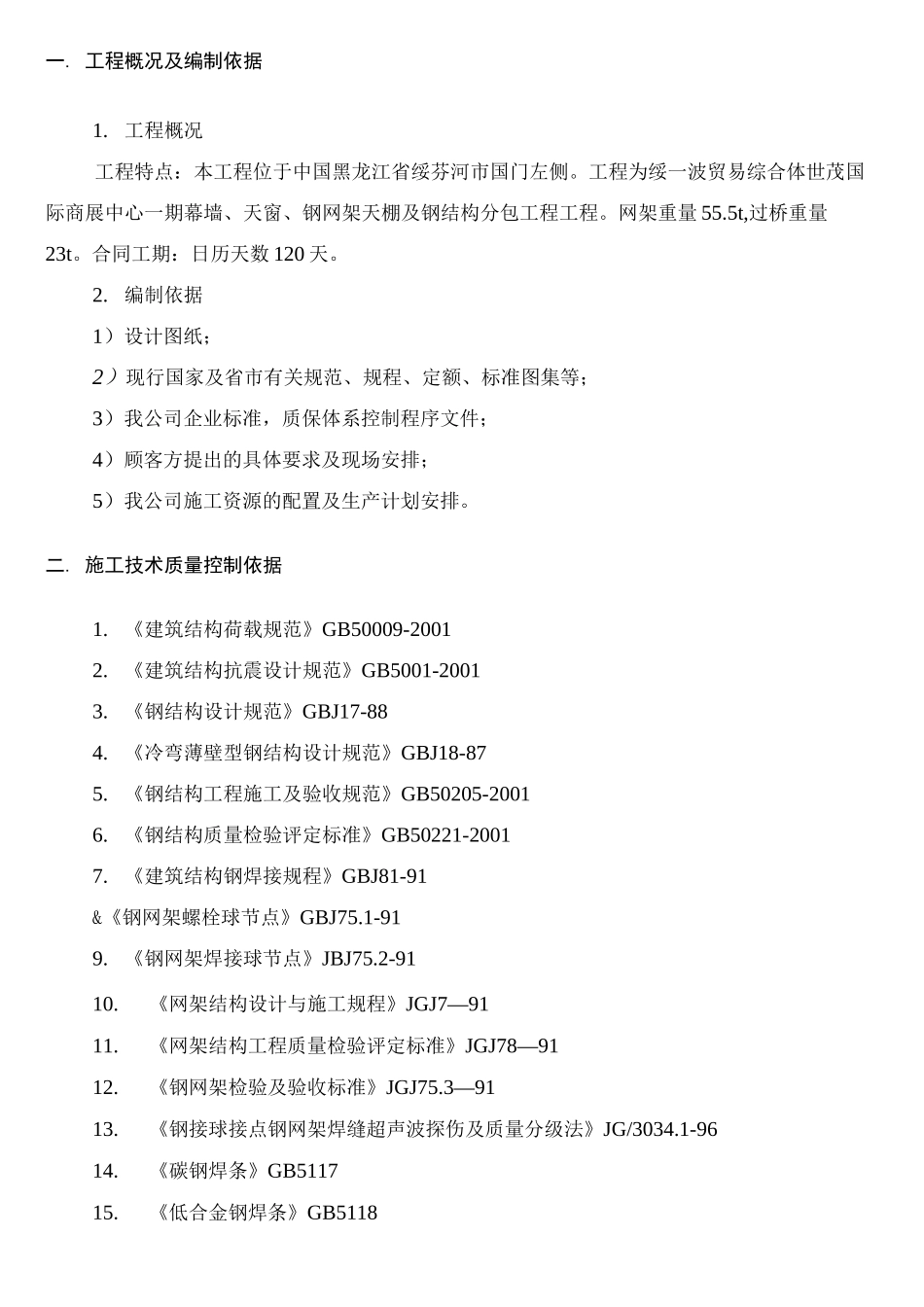

一. 工程概况及编制依据1.工程概况工程特点：本工程位于中国黑龙江省绥芬河市国门左侧。工程为绥一波贸易综合体世茂国际商展中心一期幕墙、天窗、钢网架天棚及钢结构分包工程工程。网架重量 55.5t,过桥重量23t。合同工期：日历天数 120 天。2.编制依据1）设计图纸；2）现行国家及省市有关规范、规程、定额、标准图集等；3）我公司企业标准，质保体系控制程序文件；4）顾客方提出的具体要求及现场安排；5）我公司施工资源的配置及生产计划安排。二. 施工技术质量控制依据1.《建筑结构荷载规范》GB50009-20012.《建筑结构抗震设计规范》GB5001-20013.《钢结构设计规范》GBJ17-884.《冷弯薄壁型钢结构设计规范》GBJ18-875.《钢结构工程施工及验收规范》GB50205-20016.《钢结构质量检验评定标准》GB50221-20017.《建筑结构钢焊接规程》GBJ81-91&《钢网架螺栓球节点》GBJ75.1-919.《钢网架焊接球节点》JBJ75.2-9110.《网架结构设计与施工规程》JGJ7—9111.《网架结构工程质量检验评定标准》JGJ78—9112.《钢网架检验及验收标准》JGJ75.3—9113.《钢接球接点钢网架焊缝超声波探伤及质量分级法》JG/3034.1-9614.《碳钢焊条》GB511715.《低合金钢焊条》GB5118三. 组织机构1. 项目组织机构项目经理：沈成山技术负责人：刘顺來结构工程师：孝国忠电气工程师：许长功焊接工程师：韩东质量检查员：刘胜民材料设备员：苗崇顺安全员：郭连喜2. 安全组织机构组长：沈成山组员：郭连喜刘顺來孝国忠许长功韩东质量控制小组组长：沈成山组员：刘顺來刘胜民孝国忠许长功苗崇顺韩东四. 资源配备1. 劳动力计划2. 设备需用计划3. 计量器具需用计划4. 工具需用计划五. 施工网络计划六. 施工部署1、施工原则1）将此工程作为公司信誉工程，全过程、全方位科学管理，履行合同,创品牌工程，树立公司良好形象；2）由本公司专业施工队伍施工；3）将网架结构制作安装作为主要施工控制线。将网架结构按横向（短向）划分为 3 个施工区段施工。橡条屋面施工随网架施工段进度进行，形成流水作业。采用双时标网络计划科学管理，配备生产力，控制施工进度;4）总结同类工程成功施工经验，控制关键施工环节，进一步提高施工质量；5）钢结构采用焊接球、杆件等结构零、部件，现场采用在三层楼地面 1〜4 轴间搭设局部脚手架，在脚手架上进行网架组对、拼装、焊接，并安装好支托及橡条。完成后在墙体与网架支座间铺垫钢筋，用斤不落牵引，进行滑移，最后拼接成一体。檐挑...
