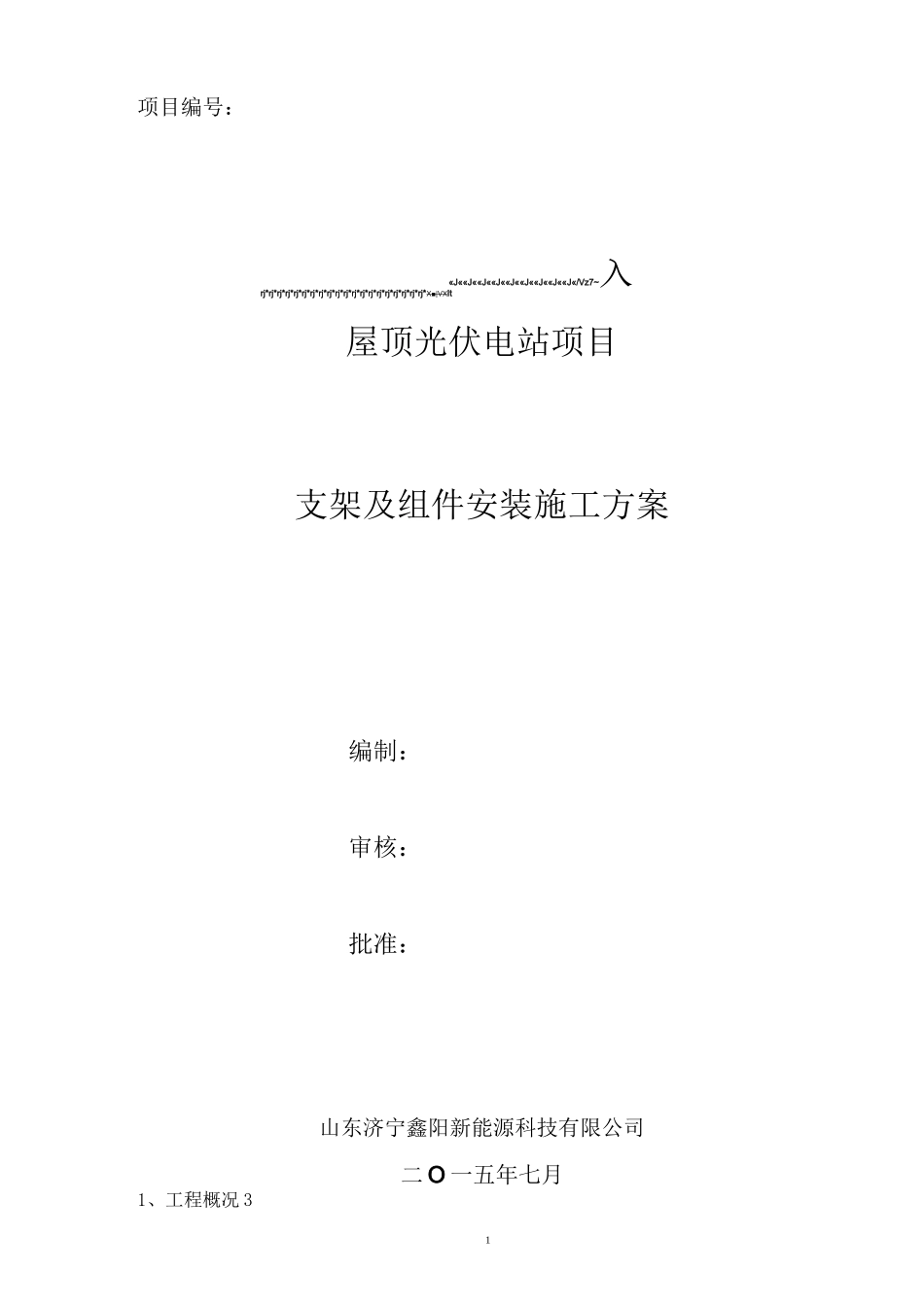

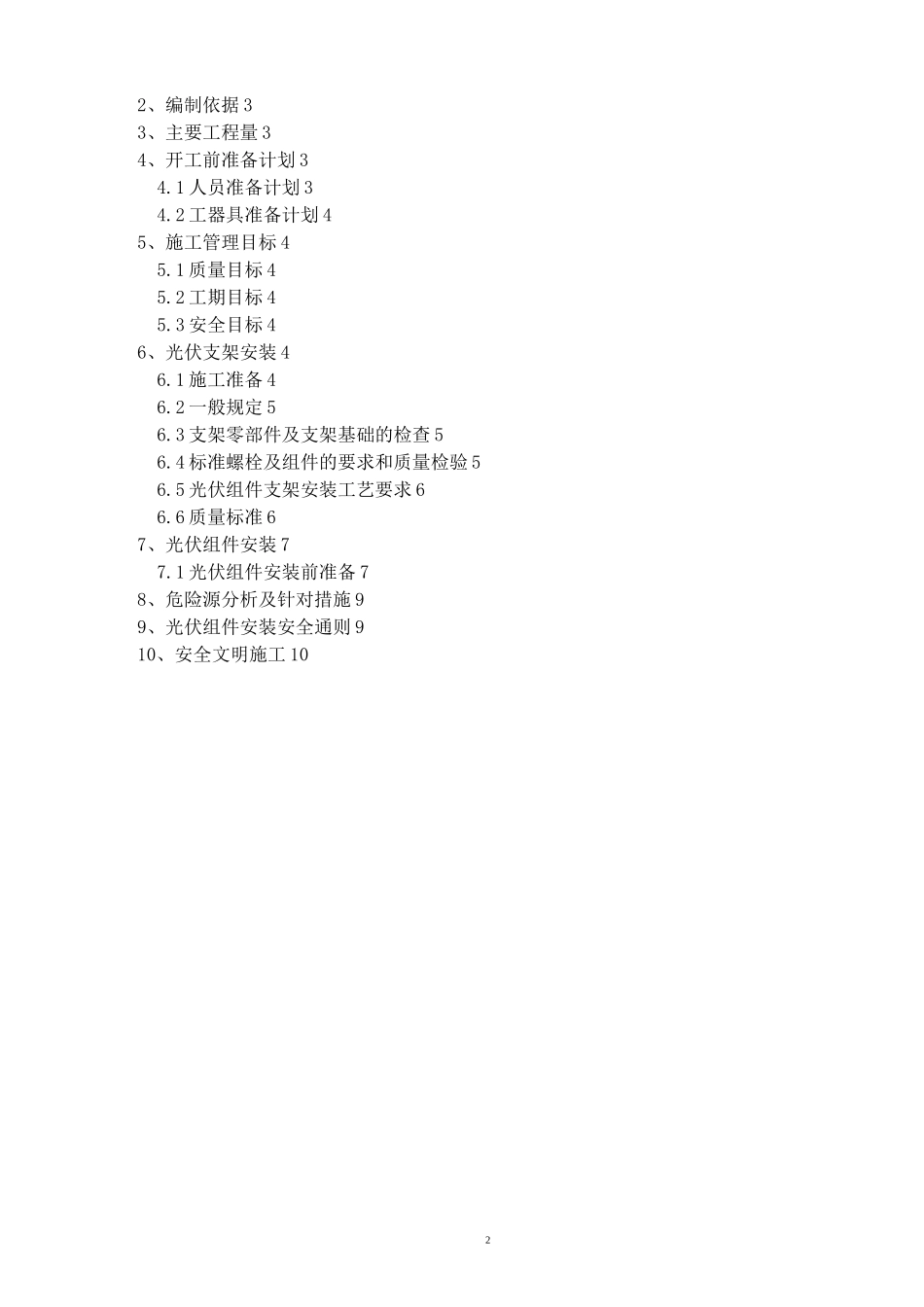

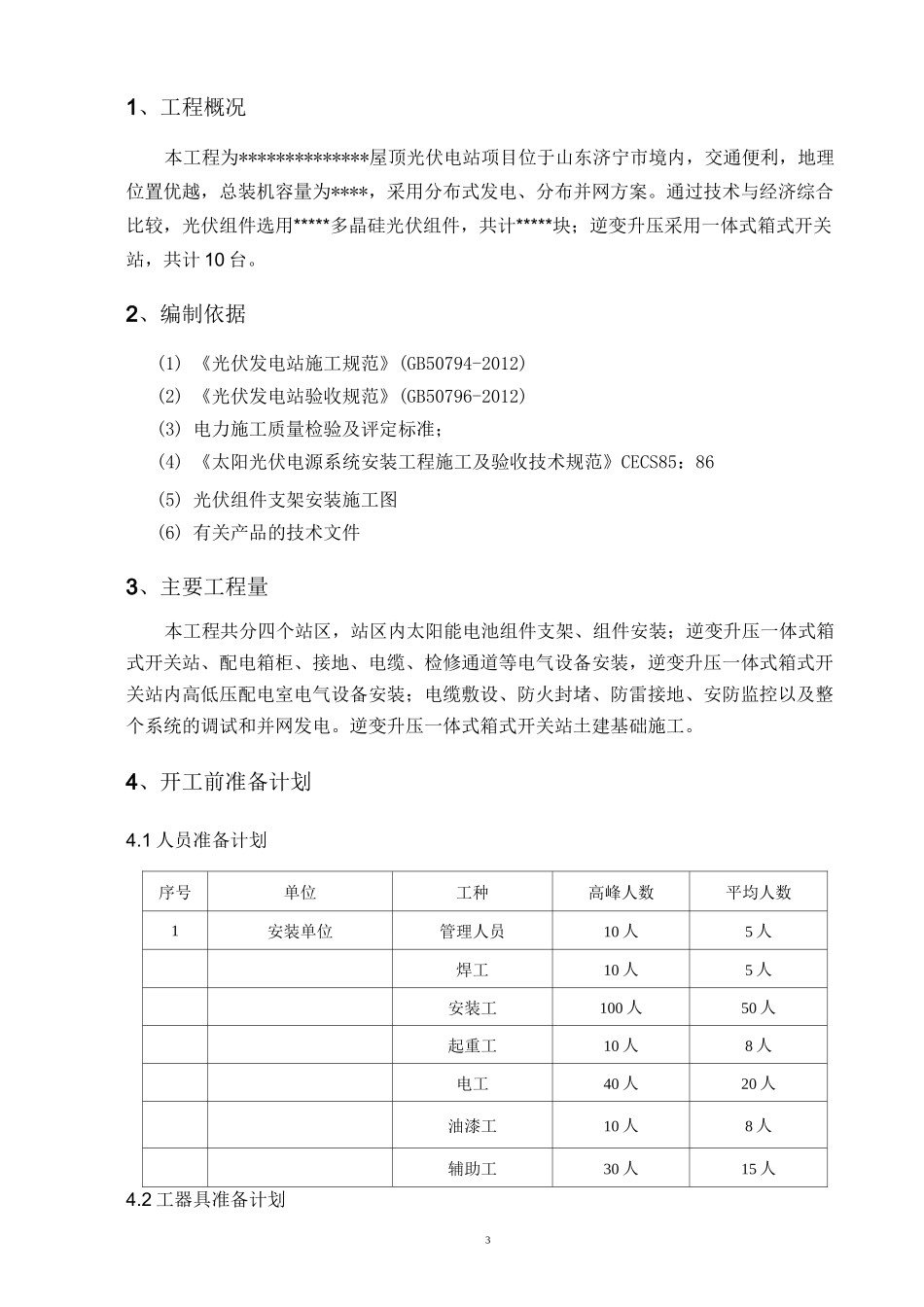

1项目编号：«J««J««J««J««J««J««J««J««J«/Vz7~入rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*rj*X■|VXIt屋顶光伏电站项目支架及组件安装施工方案编制：审核：批准：山东济宁鑫阳新能源科技有限公司二 O 一五年七月1、工程概况 322、编制依据 33、主要工程量 34、开工前准备计划 34.1 人员准备计划 34.2 工器具准备计划 45、施工管理目标 45.1 质量目标 45.2 工期目标 45.3 安全目标 46、光伏支架安装 46.1 施工准备 46.2 一般规定 56.3 支架零部件及支架基础的检查 56.4 标准螺栓及组件的要求和质量检验 56.5 光伏组件支架安装工艺要求 66.6 质量标准 67、光伏组件安装 77.1 光伏组件安装前准备 78、危险源分析及针对措施 99、光伏组件安装安全通则 910、安全文明施工 1031、工程概况本工程为**************屋顶光伏电站项目位于山东济宁市境内，交通便利，地理位置优越，总装机容量为****，采用分布式发电、分布并网方案。通过技术与经济综合比较，光伏组件选用*****多晶硅光伏组件，共计*****块；逆变升压采用一体式箱式开关站，共计 10 台。2、编制依据(1) 《光伏发电站施工规范》(GB50794-2012)(2) 《光伏发电站验收规范》(GB50796-2012)(3) 电力施工质量检验及评定标准；(4) 《太阳光伏电源系统安装工程施工及验收技术规范》CECS85：86(5) 光伏组件支架安装施工图(6) 有关产品的技术文件3、主要工程量本工程共分四个站区，站区内太阳能电池组件支架、组件安装；逆变升压一体式箱式开关站、配电箱柜、接地、电缆、检修通道等电气设备安装，逆变升压一体式箱式开关站内高低压配电室电气设备安装；电缆敷设、防火封堵、防雷接地、安防监控以及整个系统的调试和并网发电。逆变升压一体式箱式开关站土建基础施工。4、开工前准备计划4.1 人员准备计划序号单位工种高峰人数平均人数1安装单位管理人员10 人5 人焊工10 人5 人安装工100 人50 人起重工10 人8 人电工40 人20 人油漆工10 人8 人辅助工30 人15 人4.2 工器具准备计划4序号名称数量单位备注1套筒扳手50把2内六角扳手50把3水准仪1台4水平尺10把5放线绳200捆6卷尺20把7盘尺2把角度仪10把5、施工管理目标5.1 质量目标确保工程达到设计及使用要求，工程质量达到国家电网工程质量检验评定标准中的优良标准，一次验收合格率 100%。5.2 工期目标本工程计划总工期为 60 天。5.3 安全目标确保无...
