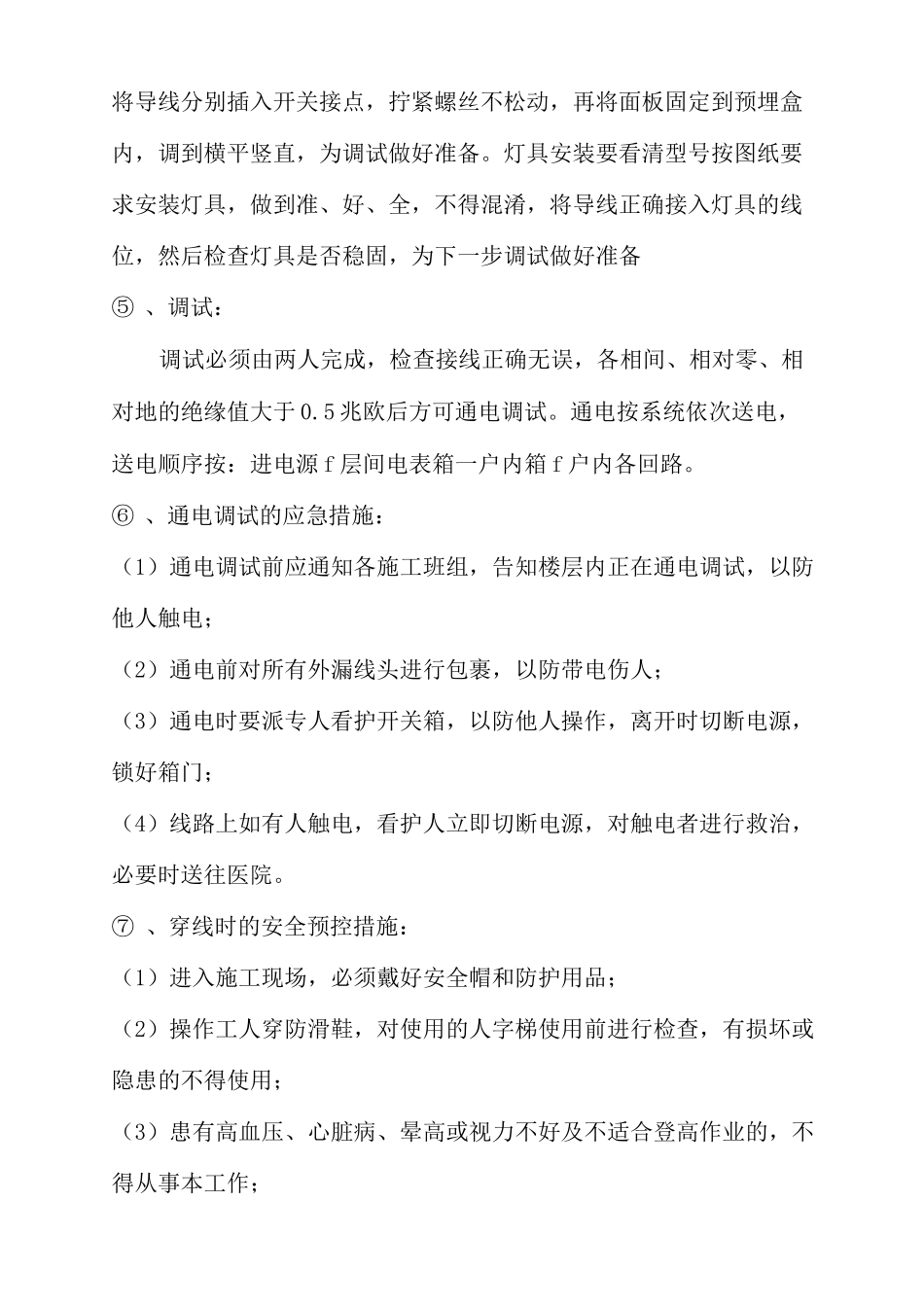

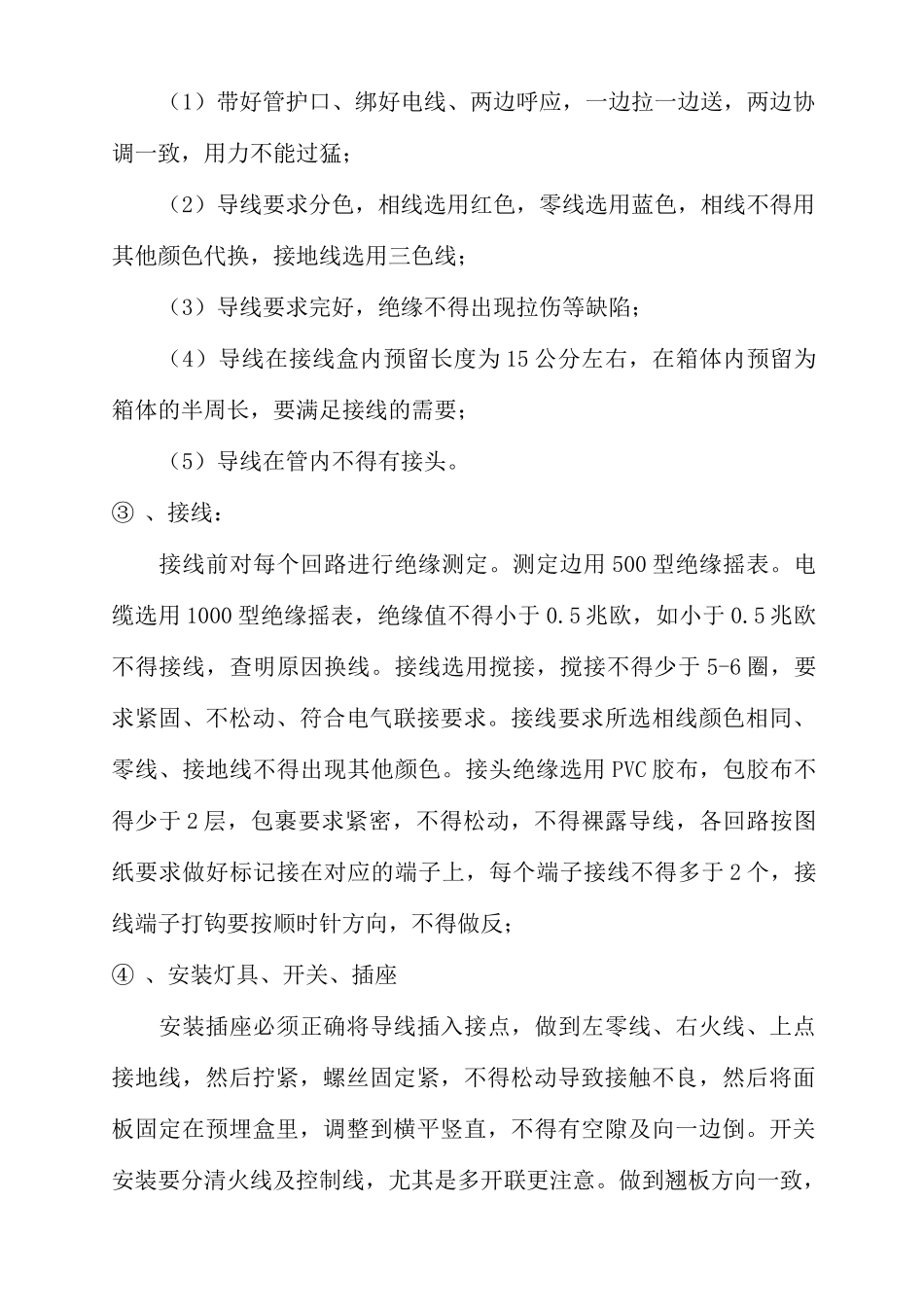

电气安装施工方案一、工程概况本工程为六层框架结构.无地下室。本工程电气安装包括 380／220V 配电系统；有线电视系统；综合布线系统；建筑物防雷、接地系统及安全措施，电力负荷及照明均为三级负荷。二、工艺及图纸要求照明选用 BV-2X2.5 铜芯电线穿 SC15 管暗敷设，插座选用 BV-3X4 铜芯电线穿 SC20 管暗敷设，户内灯具选用欧普；插座开关选用 TCL型，卫生间带防溅盒。三、施工前准备工作① 、施工前要求参与施工的技术人员及操作工人认真熟悉图纸及相关的变更、技术文件，了解设计要求及相关规范；② 、先做一个样板间取得监理方的认可，符合要求后方可全面施工；③ 、进场材料需报验后方可使用。四、穿线及灯具、开关、插座安装工艺流程图施工前准备 f 穿引线 f 带电线 f 接线 f 上灯具、开关、插座一调试① 、穿引线：选 ei6 号钢丝，按回路分别由两人从管口两边穿入钢丝，一边搅、一边注意感觉，搅结上后由一边拉出钢丝，搅钢丝时要注意安全，防止钢丝反弹划伤身体；② 、管内穿线应注意事项：（1）带好管护口、绑好电线、两边呼应，一边拉一边送，两边协调一致，用力不能过猛；（2）导线要求分色，相线选用红色，零线选用蓝色，相线不得用其他颜色代换，接地线选用三色线；（3）导线要求完好，绝缘不得出现拉伤等缺陷；（4）导线在接线盒内预留长度为 15 公分左右，在箱体内预留为箱体的半周长，要满足接线的需要；（5）导线在管内不得有接头。③ 、接线：接线前对每个回路进行绝缘测定。测定边用 500 型绝缘摇表。电缆选用 1000 型绝缘摇表，绝缘值不得小于 0.5 兆欧，如小于 0.5 兆欧不得接线，查明原因换线。接线选用搅接，搅接不得少于 5-6 圈，要求紧固、不松动、符合电气联接要求。接线要求所选相线颜色相同、零线、接地线不得出现其他颜色。接头绝缘选用 PVC 胶布，包胶布不得少于 2 层，包裹要求紧密，不得松动，不得裸露导线，各回路按图纸要求做好标记接在对应的端子上，每个端子接线不得多于 2 个，接线端子打钩要按顺时针方向，不得做反；④ 、安装灯具、开关、插座安装插座必须正确将导线插入接点，做到左零线、右火线、上点接地线，然后拧紧，螺丝固定紧，不得松动导致接触不良，然后将面板固定在预埋盒里，调整到横平竖直，不得有空隙及向一边倒。开关安装要分清火线及控制线，尤其是多开联更注意。做到翘板方向一致，将导线分别插入开关接点，拧紧螺丝不松动，再将面板固定...
