排水施工实施方案

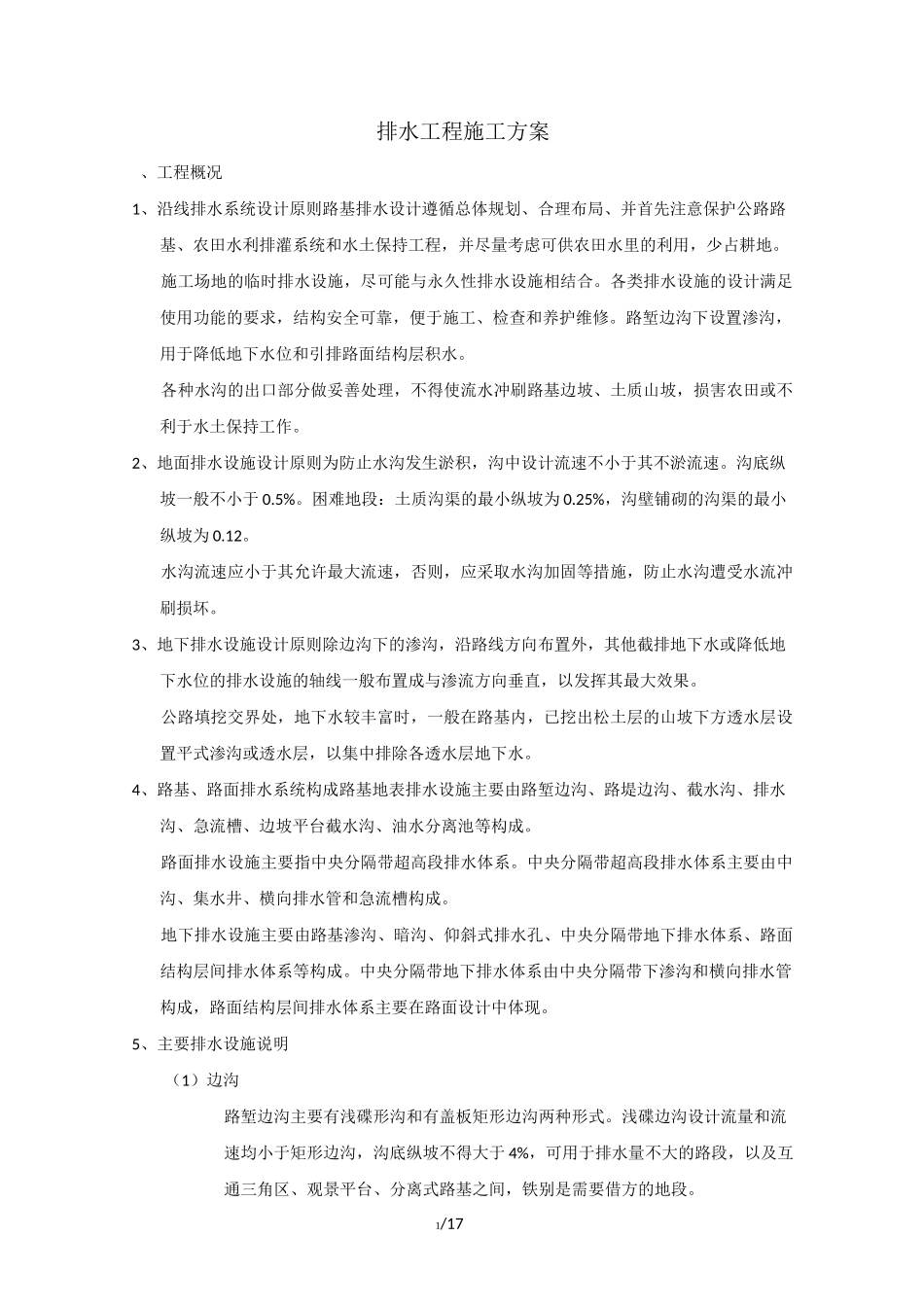

1/17排水工程施工方案、工程概况1、沿线排水系统设计原则路基排水设计遵循总体规划、合理布局、并首先注意保护公路路基、农田水利排灌系统和水土保持工程，并尽量考虑可供农田水里的利用，少占耕地。施工场地的临时排水设施，尽可能与永久性排水设施相结合。各类排水设施的设计满足使用功能的要求，结构安全可靠，便于施工、检查和养护维修。路堑边沟下设置渗沟，用于降低地下水位和引排路面结构层积水。各种水沟的出口部分做妥善处理，不得使流水冲刷路基边坡、土质山坡，损害农田或不利于水土保持工作。2、地面排水设施设计原则为防止水沟发生淤积，沟中设计流速不小于其不淤流速。沟底纵坡一般不小于 0.5%。困难地段：土质沟渠的最小纵坡为 0.25%，沟壁铺砌的沟渠的最小纵坡为 0.12。水沟流速应小于其允许最大流速，否则，应采取水沟加固等措施，防止水沟遭受水流冲刷损坏。3、地下排水设施设计原则除边沟下的渗沟，沿路线方向布置外，其他截排地下水或降低地下水位的排水设施的轴线一般布置成与渗流方向垂直，以发挥其最大效果。公路填挖交界处，地下水较丰富时，一般在路基内，已挖出松土层的山坡下方透水层设置平式渗沟或透水层，以集中排除各透水层地下水。4、路基、路面排水系统构成路基地表排水设施主要由路堑边沟、路堤边沟、截水沟、排水沟、急流槽、边坡平台截水沟、油水分离池等构成。路面排水设施主要指中央分隔带超高段排水体系。中央分隔带超高段排水体系主要由中沟、集水井、横向排水管和急流槽构成。地下排水设施主要由路基渗沟、暗沟、仰斜式排水孔、中央分隔带地下排水体系、路面结构层间排水体系等构成。中央分隔带地下排水体系由中央分隔带下渗沟和横向排水管构成，路面结构层间排水体系主要在路面设计中体现。5、主要排水设施说明（1）边沟路堑边沟主要有浅碟形沟和有盖板矩形边沟两种形式。浅碟边沟设计流量和流速均小于矩形边沟，沟底纵坡不得大于 4%，可用于排水量不大的路段，以及互通三角区、观景平台、分离式路基之间，铁别是需要借方的地段。2/17本项目路堑边沟一般采用现浇砼有盖板矩形边沟，具体尺寸根据不同路段的需要进行选择。（2）排水沟排水沟作用是将边沟水引入天然河沟、水库或灌溉水塘中本项目排水沟为现浇砼矩形沟。二、施工方案及施工方法1、施工方案本分项边沟、急流槽、盖板暗沟、渗沟、盲沟等排水工程采用机械配合人工挖沟，人工砌筑施工。2、施工方法（一）、施工准备（1）设计图纸及文件已审核...
