机械制图 国标GB 新旧对比

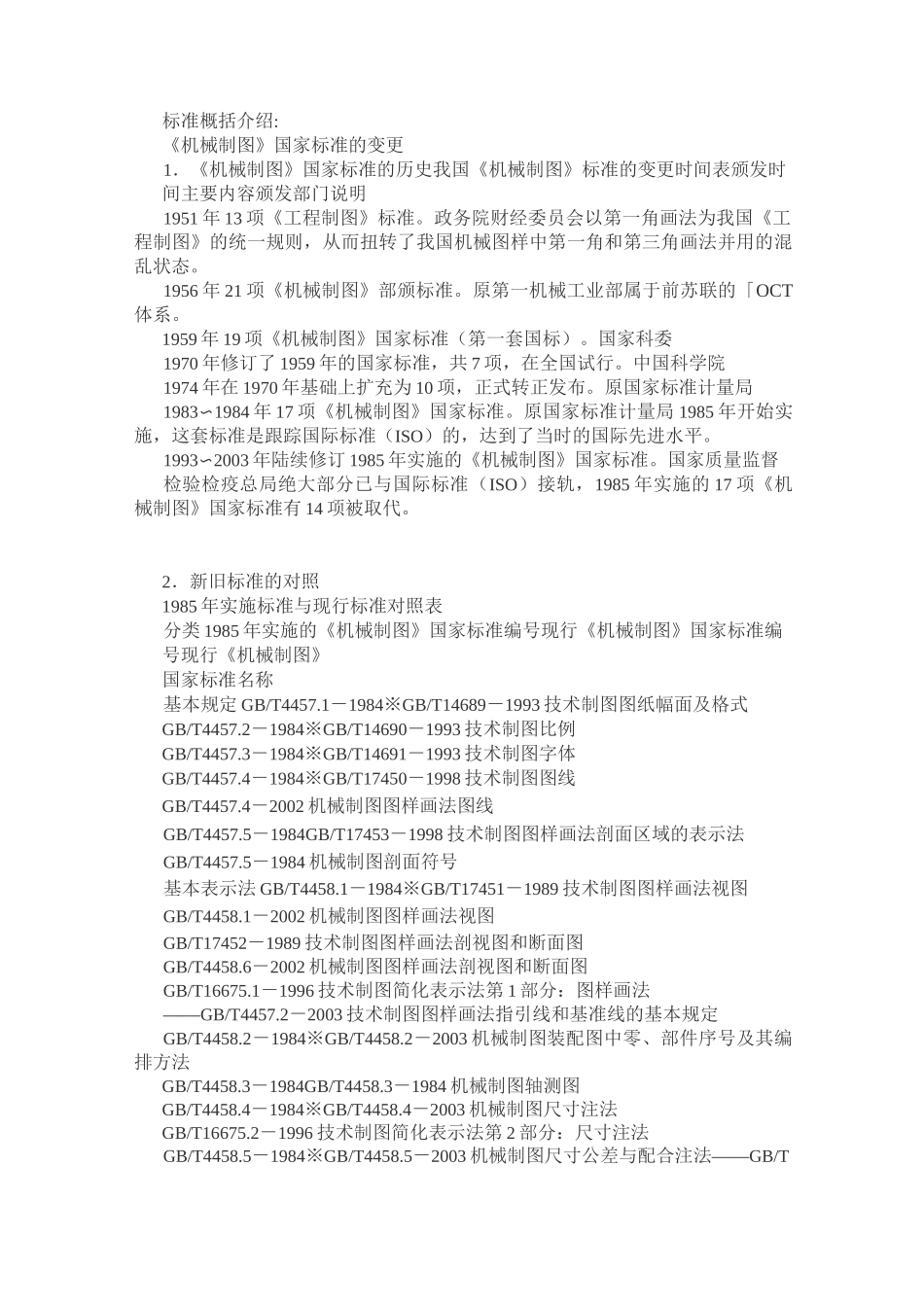

标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951 年 13 项《工程制图》标准。政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。1956 年 21 项《机械制图》部颁标准。原第一机械工业部属于前苏联的「OCT体系。1959 年 19 项《机械制图》国家标准（第一套国标）。国家科委1970 年修订了 1959 年的国家标准，共 7 项，在全国试行。中国科学院1974 年在 1970 年基础上扩充为 10 项，正式转正发布。原国家标准计量局1983〜1984 年 17 项《机械制图》国家标准。原国家标准计量局 1985 年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。1993〜2003 年陆续修订 1985 年实施的《机械制图》国家标准。国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985 年实施的 17 项《机械制图》国家标准有 14 项被取代。2．新旧标准的对照1985 年实施标准与现行标准对照表分类 1985 年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定 GB/T4457.1－1984※GB/T14689－1993 技术制图图纸幅面及格式GB/T4457.2－1984※GB/T14690－1993 技术制图比例GB/T4457.3－1984※GB/T14691－1993 技术制图字体GB/T4457.4－1984※GB/T17450－1998 技术制图图线GB/T4457.4－2002 机械制图图样画法图线GB/T4457.5－1984GB/T17453－1998 技术制图图样画法剖面区域的表示法GB/T4457.5－1984 机械制图剖面符号基本表示法 GB/T4458.1－1984※GB/T17451－1989 技术制图图样画法视图GB/T4458.1－2002 机械制图图样画法视图GB/T17452－1989 技术制图图样画法剖视图和断面图GB/T4458.6－2002 机械制图图样画法剖视图和断面图GB/T16675.1－1996 技术制图简化表示法第 1 部分：图样画法——GB/T4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T4458.2－1984※GB/T4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T4458.3－1984GB/T4458.3－1984 机械制图轴测图GB/T4458.4－1984※GB/T4458.4－2003 机械制图尺寸注法GB/T16675.2－1996 技术制图简化表示法第 2 部分：尺寸注法GB/T4458.5－1984※GB/T4458.5－2003 机械制图尺寸公差与配合注法——GB/T15754－...
