现浇拱桥施工技术方案

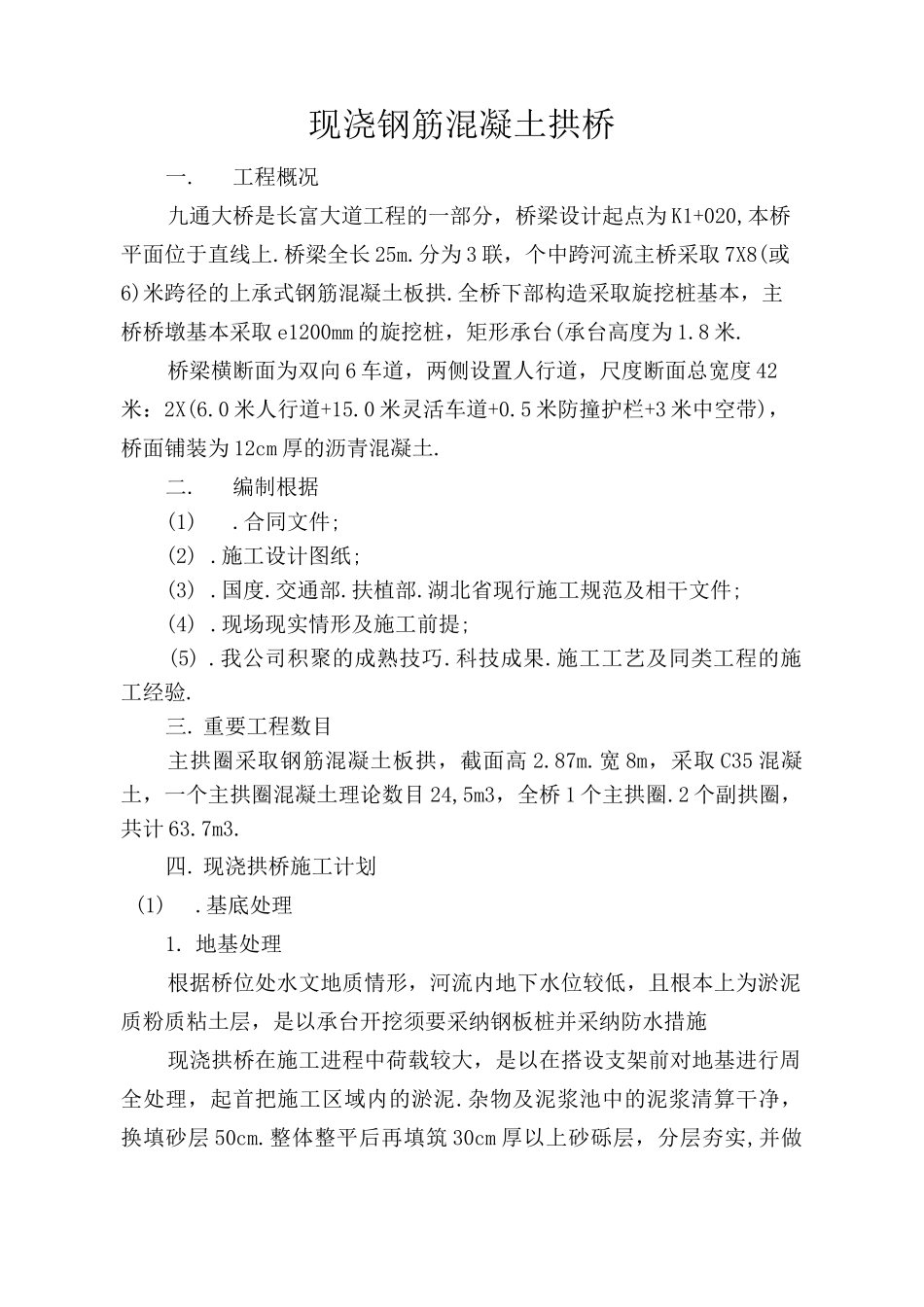

现浇钢筋混凝土拱桥一.工程概况九通大桥是长富大道工程的一部分，桥梁设计起点为 K1+020,本桥平面位于直线上.桥梁全长 25m.分为 3 联，个中跨河流主桥采取 7X8(或6)米跨径的上承式钢筋混凝土板拱.全桥下部构造采取旋挖桩基本，主桥桥墩基本采取 e1200mm 的旋挖桩，矩形承台(承台高度为 1.8 米.桥梁横断面为双向 6 车道，两侧设置人行道，尺度断面总宽度 42米：2X(6.0 米人行道+15.0 米灵活车道+0.5 米防撞护栏+3 米中空带)，桥面铺装为 12cm 厚的沥青混凝土.二.编制根据(1).合同文件;(2) .施工设计图纸;(3) .国度.交通部.扶植部.湖北省现行施工规范及相干文件;(4) .现场现实情形及施工前提;(5) .我公司积聚的成熟技巧.科技成果.施工工艺及同类工程的施工经验.三. 重要工程数目主拱圈采取钢筋混凝土板拱，截面高 2.87m.宽 8m，采取 C35 混凝土，一个主拱圈混凝土理论数目 24,5m3，全桥 1 个主拱圈.2 个副拱圈，共计 63.7m3.四. 现浇拱桥施工计划(1).基底处理1. 地基处理根据桥位处水文地质情形，河流内地下水位较低，且根本上为淤泥质粉质粘土层，是以承台开挖须要采纳钢板桩并采纳防水措施现浇拱桥在施工进程中荷载较大，是以在搭设支架前对地基进行周全处理，起首把施工区域内的淤泥.杂物及泥浆池中的泥浆清算干净，换填砂层 50cm.整体整平后再填筑 30cm 厚以上砂砾层，分层夯实,并做出单向横坡.处理后测试地基承载力,地基相符请求后,浇筑 20cm 厚 C30混凝土垫层.在混凝土浇筑完成后,要进行收面.压光.必须包管砼面的平整度.在收完面以落后行洒水，并用养护毯笼罩养护.2. 排水沟及集水坑挖设地基规模一米外双方挖设 50X60cm 的排水沟.100X80cm 集水坑，排水沟要做防渗处理，防止雨水浸泡地基，防止地基沉陷，支架产生不平均沉降.（2）.支架搭设支持方法采取举座式碗扣支架.碗扣支架采取 WDJ 式支架，架杆外径 4.8cm,壁厚 0.35cm,内径 4.1cm.支架请求钢管概况无锈.滑腻.无裂纹，具有出厂及格证，所用钢材相符有关划定.根据主拱圈混凝土的重量,支架纵桥向间距 0.6m,横桥向间距 0.6m,横杆间距 0.6m.斟酌支架的整体稳固性,支架顶部及底部设置程度剪力撑,中部剪力撑设置间距小于 4.8 米;在支架的四周及中央的纵横向,由底到顶持续设置竖向剪力撑,其间距不大于 4.5 米,剪力撑斜杆与地面的夹角在 45°—60°之间.斜杆每步与立杆扣接，扣接点距碗扣节点的距离＜150mm;当消失不克不及与立杆扣接的...
