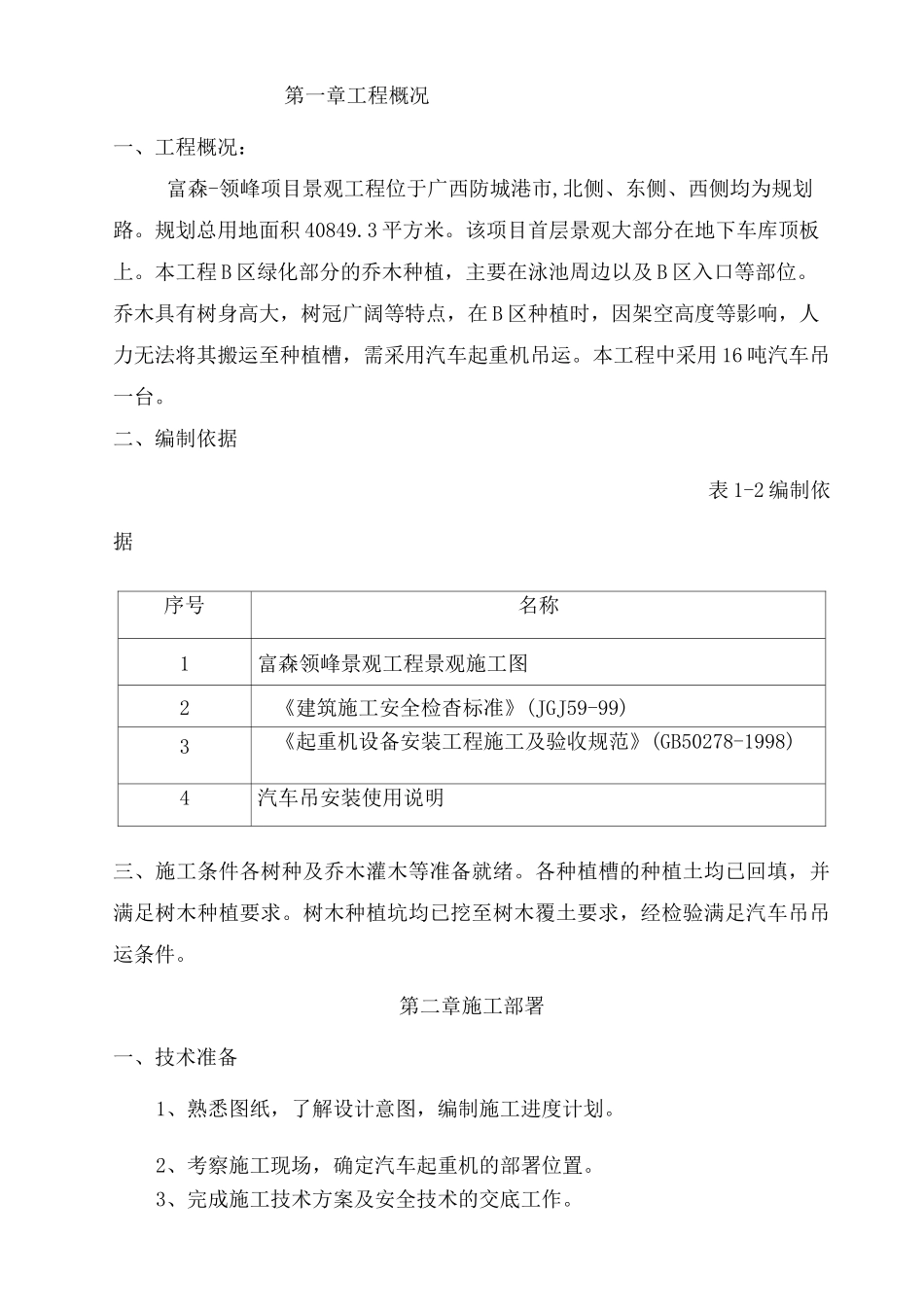

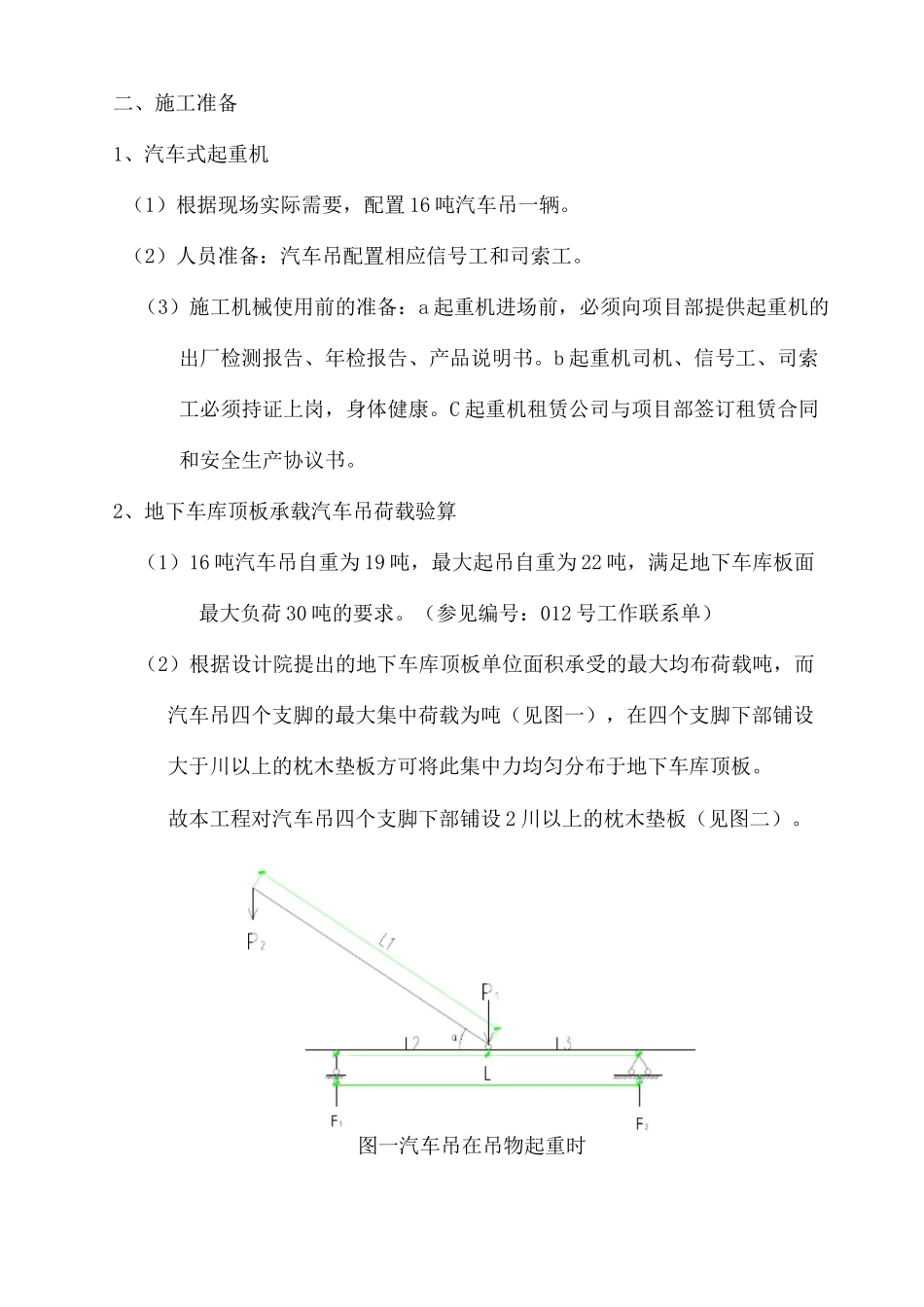

汽车式起重机施工方案Documentnumber:BGCG-0857-BTDO-0089-2022第一章工程概况一、工程概况：富森-领峰项目景观工程位于广西防城港市,北侧、东侧、西侧均为规划路。规划总用地面积 40849.3 平方米。该项目首层景观大部分在地下车库顶板上。本工程 B 区绿化部分的乔木种植，主要在泳池周边以及 B 区入口等部位。乔木具有树身高大，树冠广阔等特点，在 B 区种植时，因架空高度等影响，人力无法将其搬运至种植槽，需采用汽车起重机吊运。本工程中采用 16 吨汽车吊一台。二、编制依据表 1-2 编制依据序号名称1富森领峰景观工程景观施工图2《建筑施工安全检杳标准》(JGJ59-99)3《起重机设备安装工程施工及验收规范》(GB50278-1998)4汽车吊安装使用说明三、施工条件各树种及乔木灌木等准备就绪。各种植槽的种植土均已回填，并满足树木种植要求。树木种植坑均已挖至树木覆土要求，经检验满足汽车吊吊运条件。第二章施工部署一、技术准备1、熟悉图纸，了解设计意图，编制施工进度计划。2、考察施工现场，确定汽车起重机的部署位置。3、完成施工技术方案及安全技术的交底工作。二、施工准备1、汽车式起重机（1）根据现场实际需要，配置 16 吨汽车吊一辆。（2）人员准备：汽车吊配置相应信号工和司索工。（3）施工机械使用前的准备：a 起重机进场前，必须向项目部提供起重机的出厂检测报告、年检报告、产品说明书。b 起重机司机、信号工、司索工必须持证上岗，身体健康。C 起重机租赁公司与项目部签订租赁合同和安全生产协议书。2、地下车库顶板承载汽车吊荷载验算（1）16 吨汽车吊自重为 19 吨，最大起吊自重为 22 吨，满足地下车库板面最大负荷 30 吨的要求。（参见编号：012 号工作联系单）（2）根据设计院提出的地下车库顶板单位面积承受的最大均布荷载吨，而汽车吊四个支脚的最大集中荷载为吨（见图一），在四个支脚下部铺设大于川以上的枕木垫板方可将此集中力均匀分布于地下车库顶板。故本工程对汽车吊四个支脚下部铺设 2 川以上的枕木垫板（见图二）。图一汽车吊在吊物起重时工 F=F+F+P+P=01212工 M=PLCOSa+FL+FL=0211X22X3又因：P 二 9.5T,P 二 1.5T;12F=F,L 二 L 二 6m；F 与 F 大小相等，方向相反；45。
