烟台冰轮 LG20BL螺杆式制冷压缩机组说明书 摘录VIP专享

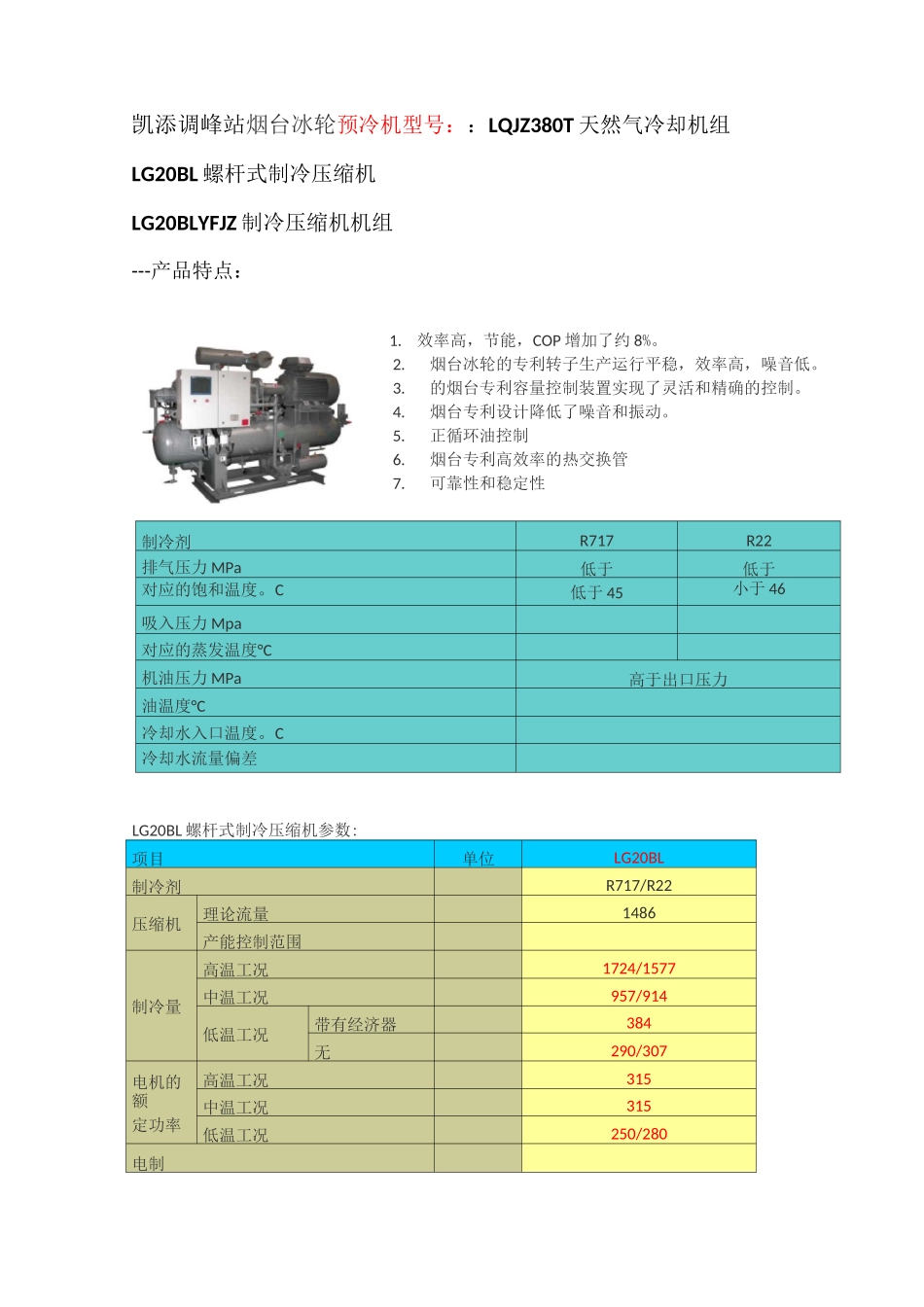

凯添调峰站烟台冰轮预冷机型号：：LQJZ380T 天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BLYFJZ 制冷压缩机机组---产品特点：1.效率高，节能，COP 增加了约 8%。2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。3.的烟台专利容量控制装置实现了灵活和精确的控制。4.烟台专利设计降低了噪音和振动。5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717R22排气压力 MPa低于低于对应的饱和温度。C低于 45小于 46吸入压力 Mpa对应的蒸发温度°C机油压力 MPa高于出口压力油温度°C冷却水入口温度。C冷却水流量偏差LG20BL 螺杆式制冷压缩机参数:项目单位LG20BL制冷剂R717/R22压缩机理论流量1486产能控制范围制冷量高温工况1724/1577中温工况957/914低温工况带有经济器384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制额定转速旋转方向冷冻机油牌号M-K4001充注量吸气管直径排气管直径二次进气管直径经济器进出液管径安全阀直径油冷却型式壳管时水冷水管径冷却水流量设计压力污垢系数制、叽冷剂直径油泵型号R(L)电机功率(L*W*H)质量质量1：高温工作条件是指 40°C/5°C,中间温度是指 40°C/-10°C，和低的温度是指 40°C/-35°C。带经济器时，液体出口的温度比补气压力对应的饱和温度高 5。油冷却器的冷却水进口温度为 33C,入口/出口的水的温度差为 5C。2（）的数据为制冷剂冷油机组参数。原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。经济器的原理及结构（是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器）配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。经济器冷却器中液体的冷却，是依靠经辅助节流阀节流后进入经济器中的中压液体工质，它吸收高压液体工质的热量而蒸发，蒸发出来的中压气体被螺杆压缩机的中间补气口吸走（见流程图）。带经济器的机组特别适合取代双级活塞式机组，在较低蒸发温度下经济运行。JLF 焉那梵 n 器占即器；皿盂理电 it：，压缩机的油分离系统由于螺杆式制冷压缩机工作时喷入大量的润滑油与制冷剂蒸汽一起排出，所以在压缩机与冷凝器之间设置了高效的卧式油分离器。油分离器的作用是分离压缩机排气中携带的润滑油，使进入冷凝...
