压缩机单元操作手册

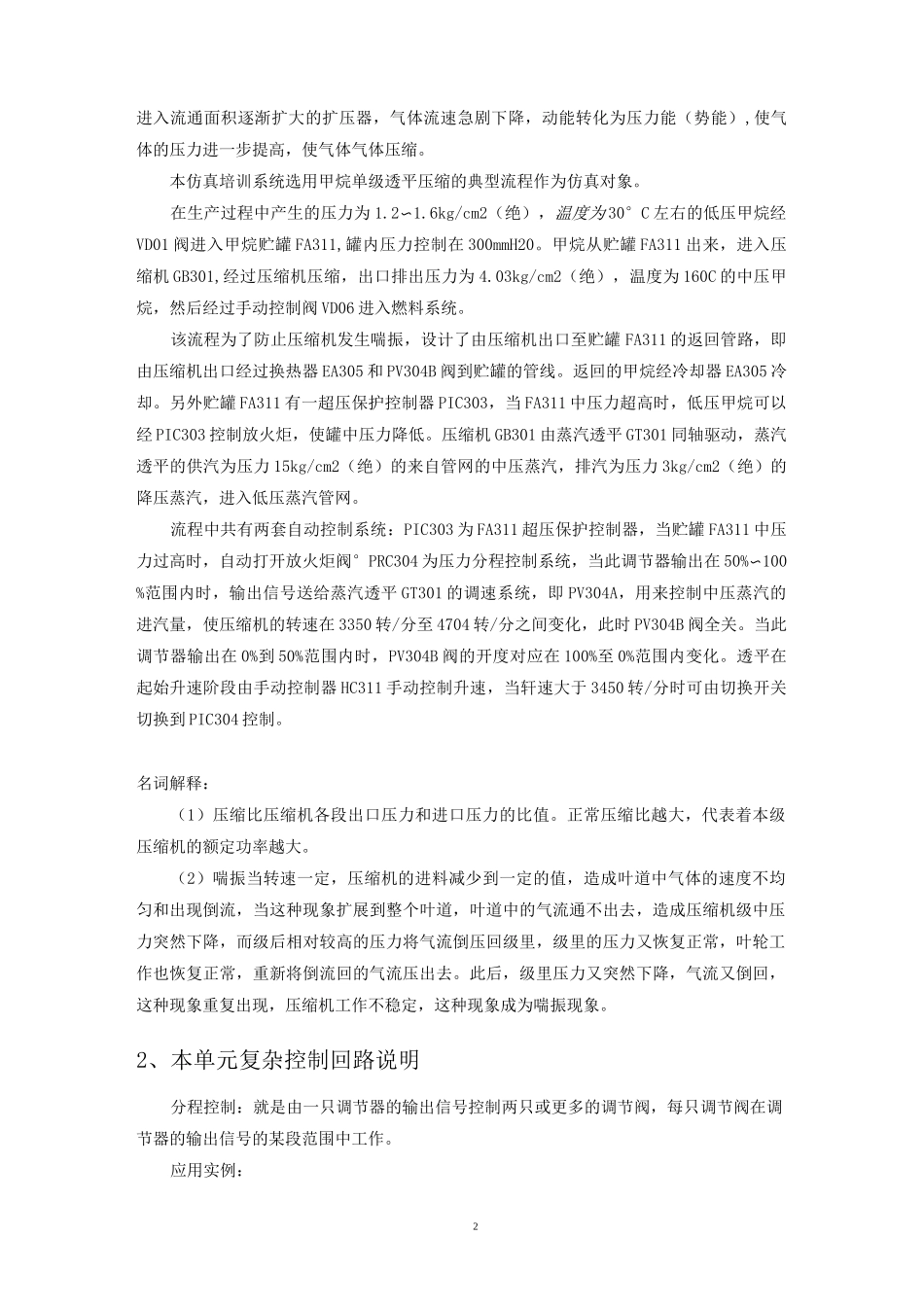

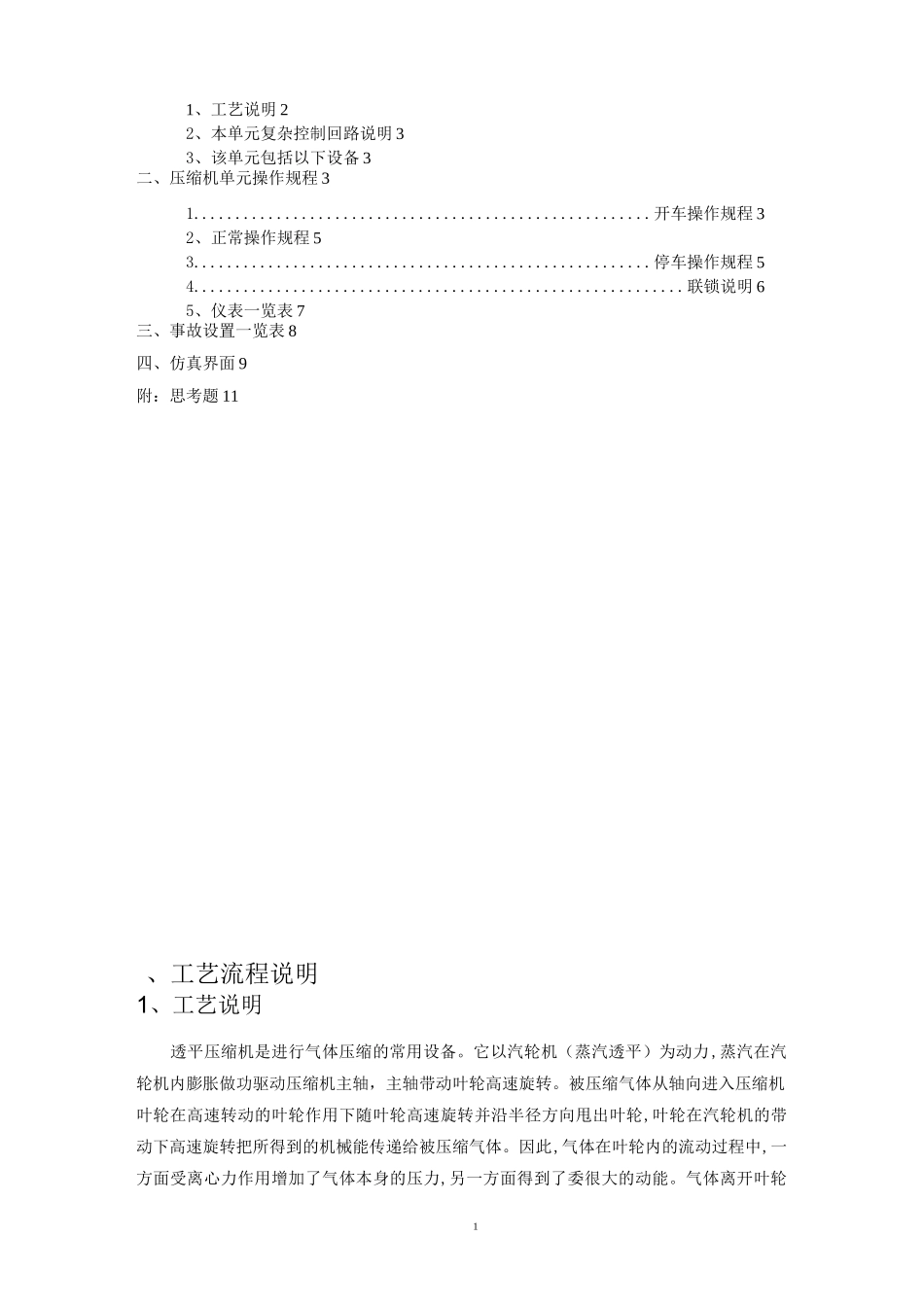

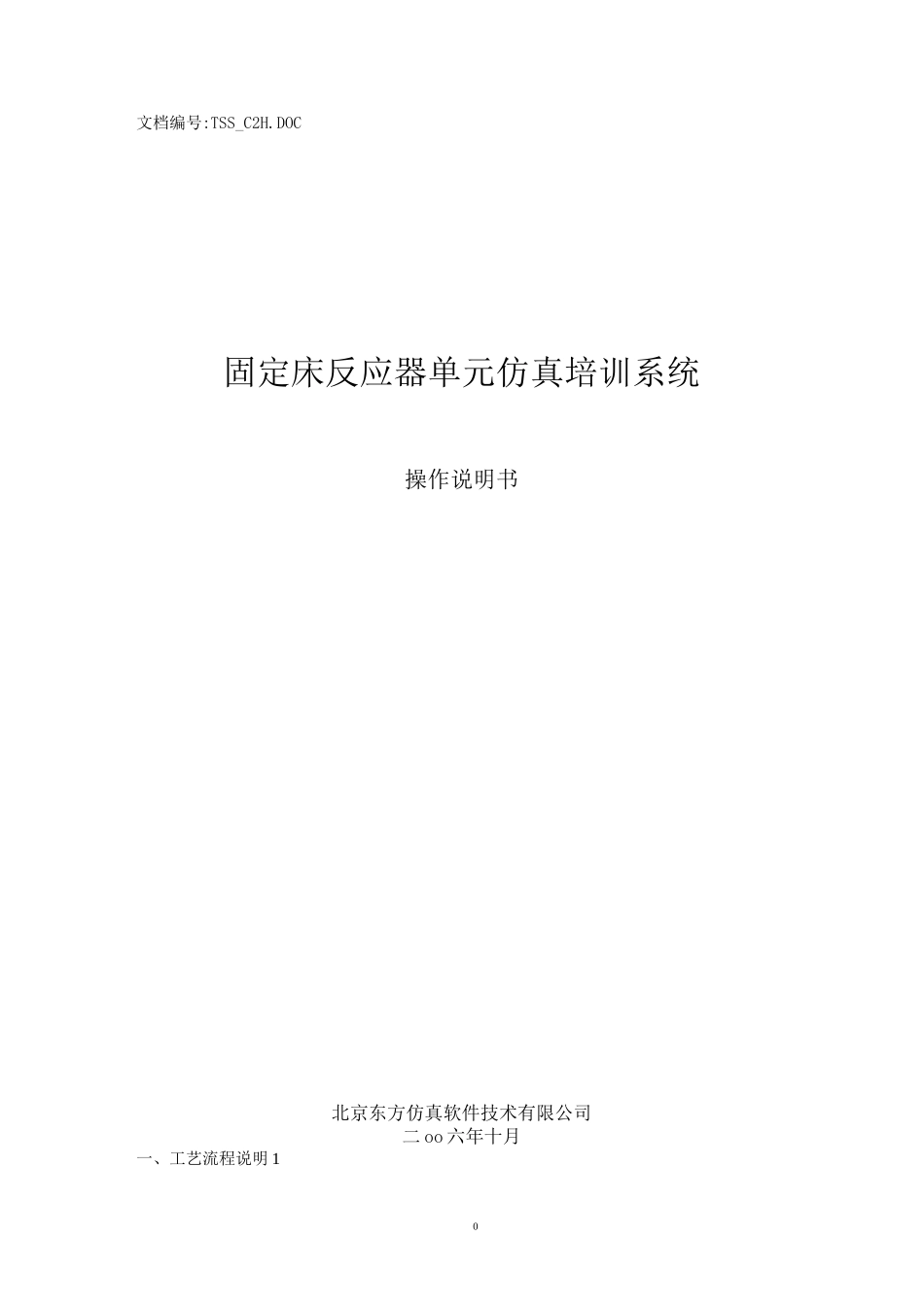

0文档编号:TSS_C2H.DOC固定床反应器单元仿真培训系统操作说明书北京东方仿真软件技术有限公司二 oo 六年十月一、工艺流程说明 111、工艺说明 22、本单元复杂控制回路说明 33、该单元包括以下设备 3二、压缩机单元操作规程 31.......................................................开车操作规程 32、正常操作规程 53.......................................................停车操作规程 54...........................................................联锁说明 65、仪表一览表 7三、事故设置一览表 8四、仿真界面 9附：思考题 11、工艺流程说明1、工艺说明透平压缩机是进行气体压缩的常用设备。它以汽轮机（蒸汽透平）为动力,蒸汽在汽轮机内膨胀做功驱动压缩机主轴，主轴带动叶轮高速旋转。被压缩气体从轴向进入压缩机叶轮在高速转动的叶轮作用下随叶轮高速旋转并沿半径方向甩出叶轮,叶轮在汽轮机的带动下高速旋转把所得到的机械能传递给被压缩气体。因此,气体在叶轮内的流动过程中,一方面受离心力作用增加了气体本身的压力,另一方面得到了委很大的动能。气体离开叶轮2进入流通面积逐渐扩大的扩压器，气体流速急剧下降，动能转化为压力能（势能）,使气体的压力进一步提高，使气体气体压缩。本仿真培训系统选用甲烷单级透平压缩的典型流程作为仿真对象。在生产过程中产生的压力为 1.2〜1.6kg/cm2（绝），温度为 30°C 左右的低压甲烷经VD01 阀进入甲烷贮罐 FA311,罐内压力控制在 300mmH20。甲烷从贮罐 FA311 出来，进入压缩机 GB301,经过压缩机压缩，出口排出压力为 4.03kg/cm2（绝），温度为 160C 的中压甲烷，然后经过手动控制阀 VD06 进入燃料系统。该流程为了防止压缩机发生喘振，设计了由压缩机出口至贮罐 FA311 的返回管路，即由压缩机出口经过换热器 EA305 和 PV304B 阀到贮罐的管线。返回的甲烷经冷却器 EA305 冷却。另外贮罐 FA311 有一超压保护控制器 PIC303，当 FA311 中压力超高时，低压甲烷可以经 PIC303 控制放火炬，使罐中压力降低。压缩机 GB301 由蒸汽透平 GT301 同轴驱动，蒸汽透平的供汽为压力 15kg/cm2（绝）的来自管网的中压蒸汽，排汽为压力 3kg/cm2（绝）的降压蒸汽，进入低压蒸汽管网。流程中共有两套自动控制系统：PIC303 为 FA311 超压保护控制器，当贮罐 FA311 中压力过高时，自动打开放火炬阀°PRC304 为压力分程控制系统，当此调节器输出在 50%〜100%...
