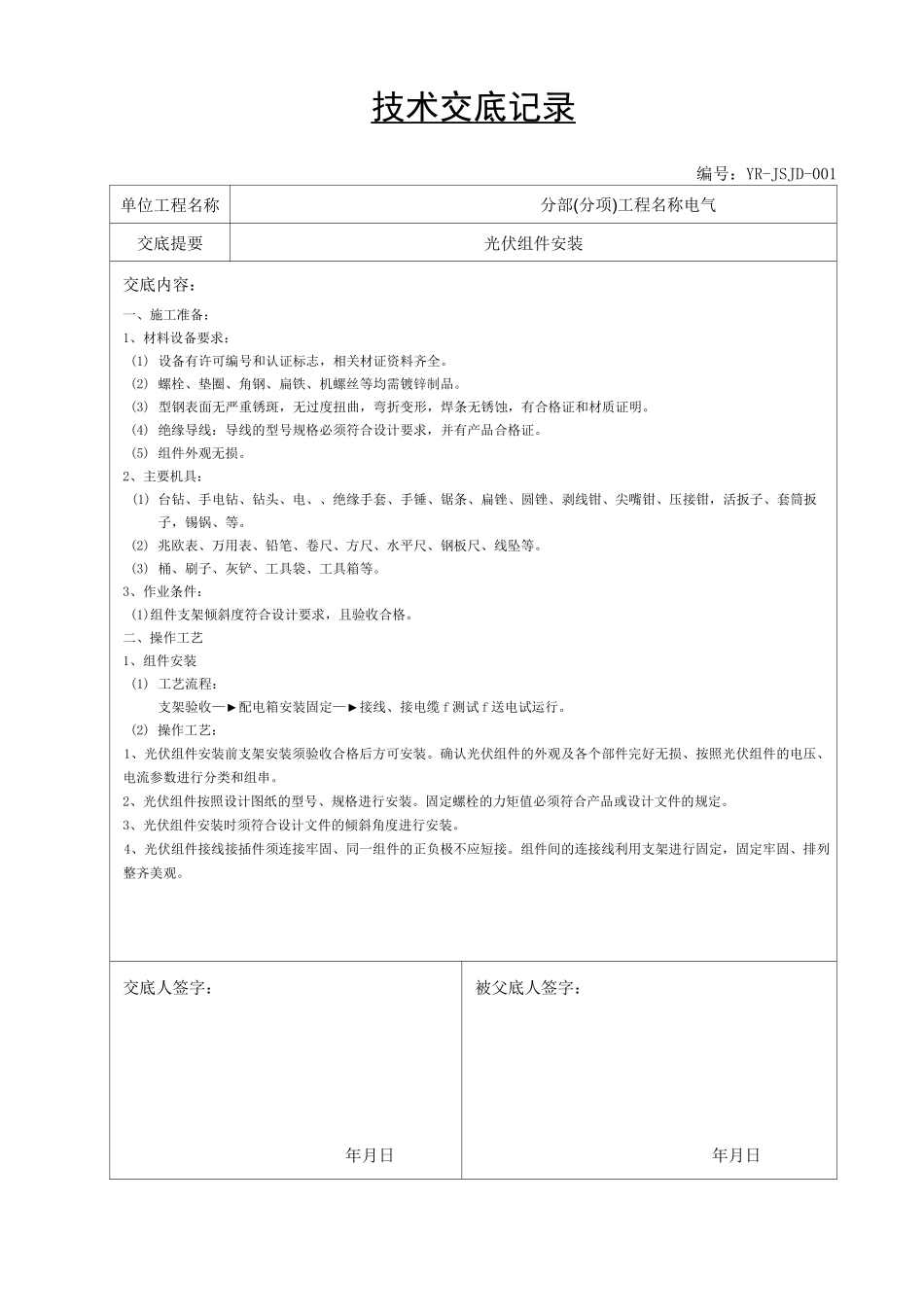

技术交底记录 编号：YR-JSJD-001单位工程名称分部(分项)工程名称电气交底提要光伏组件安装交底内容：一、施工准备：1、材料设备要求：(1) 设备有许可编号和认证标志，相关材证资料齐全。(2) 螺栓、垫圈、角钢、扁铁、机螺丝等均需镀锌制品。(3) 型钢表面无严重锈斑，无过度扭曲，弯折变形，焊条无锈蚀，有合格证和材质证明。(4) 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。(5) 组件外观无损。2、主要机具：(1) 台钻、手电钻、钻头、电、、绝缘手套、手锤、锯条、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、等。(2) 兆欧表、万用表、铅笔、卷尺、方尺、水平尺、钢板尺、线坠等。(3) 桶、刷子、灰铲、工具袋、工具箱等。3、作业条件：(1)组件支架倾斜度符合设计要求，且验收合格。二、操作工艺1、组件安装(1) 工艺流程：支架验收—►配电箱安装固定—►接线、接电缆 f 测试 f 送电试运行。(2) 操作工艺：1、光伏组件安装前支架安装须验收合格后方可安装。确认光伏组件的外观及各个部件完好无损、按照光伏组件的电压、电流参数进行分类和组串。2、光伏组件按照设计图纸的型号、规格进行安装。固定螺栓的力矩值必须符合产品或设计文件的规定。3、光伏组件安装时须符合设计文件的倾斜角度进行安装。4、光伏组件接线接插件须连接牢固、同一组件的正负极不应短接。组件间的连接线利用支架进行固定，固定牢固、排列整齐美观。交底人签字：年月日被父底人签字：年月日技术交底记录 编号：YR-JSJD-002单位工程名称分部（分项）工程名称电气交底提要光伏组件安装交底内容：四、成品保护1、组件要保持清洁干净，油漆面有碰撞损伤。2、操作人员不得蹬踩组件，并带工具袋，以防工具材料掉下砸坏、砸伤组件。3、对安装完的电气管线及其支架应注意保护，不得碰撞损伤。五、应具备的质量记录1、产品合格证。2、产品出厂技术文件。3、产品出厂试验报告单。4、产品安装使用说明书。5、设备材料进货检验记录。6、组件安装检记录。交底人签字：年月日被父底人签字：年月日技术交底记录 编号：YR-JSJD-003单位工程名称分部（分项）工程名称电气交底提要电缆敷设交底内容：一、施工准备1、材料要求（1）型号规格及电压等级符合设计要求，并有合格证。额定电压 450/750V 及以下聚氯乙烯绝缘电缆需“CCC”认证志。（2）每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。（3）电缆外观...
