桥台锥坡施工方案(已完善)

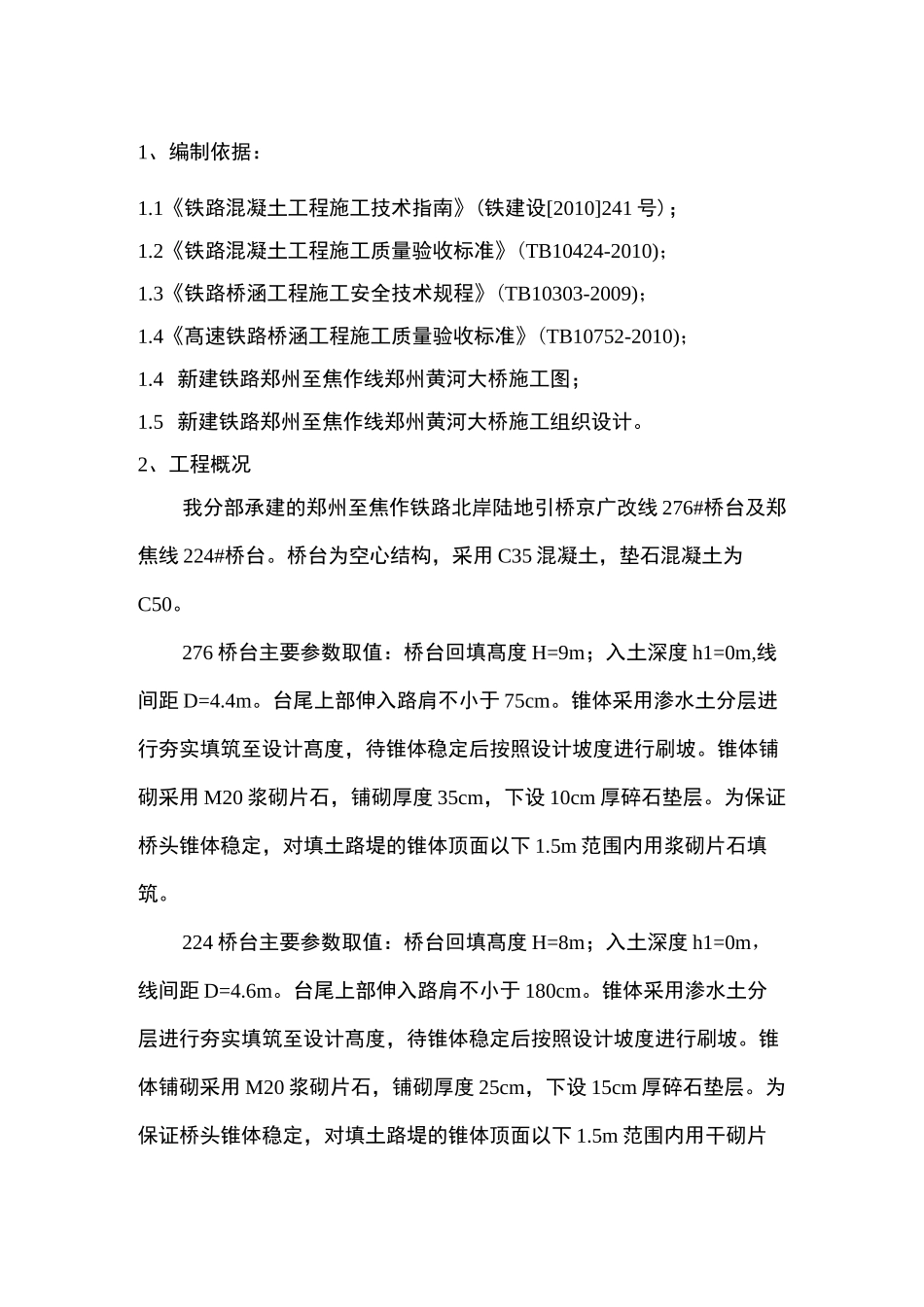

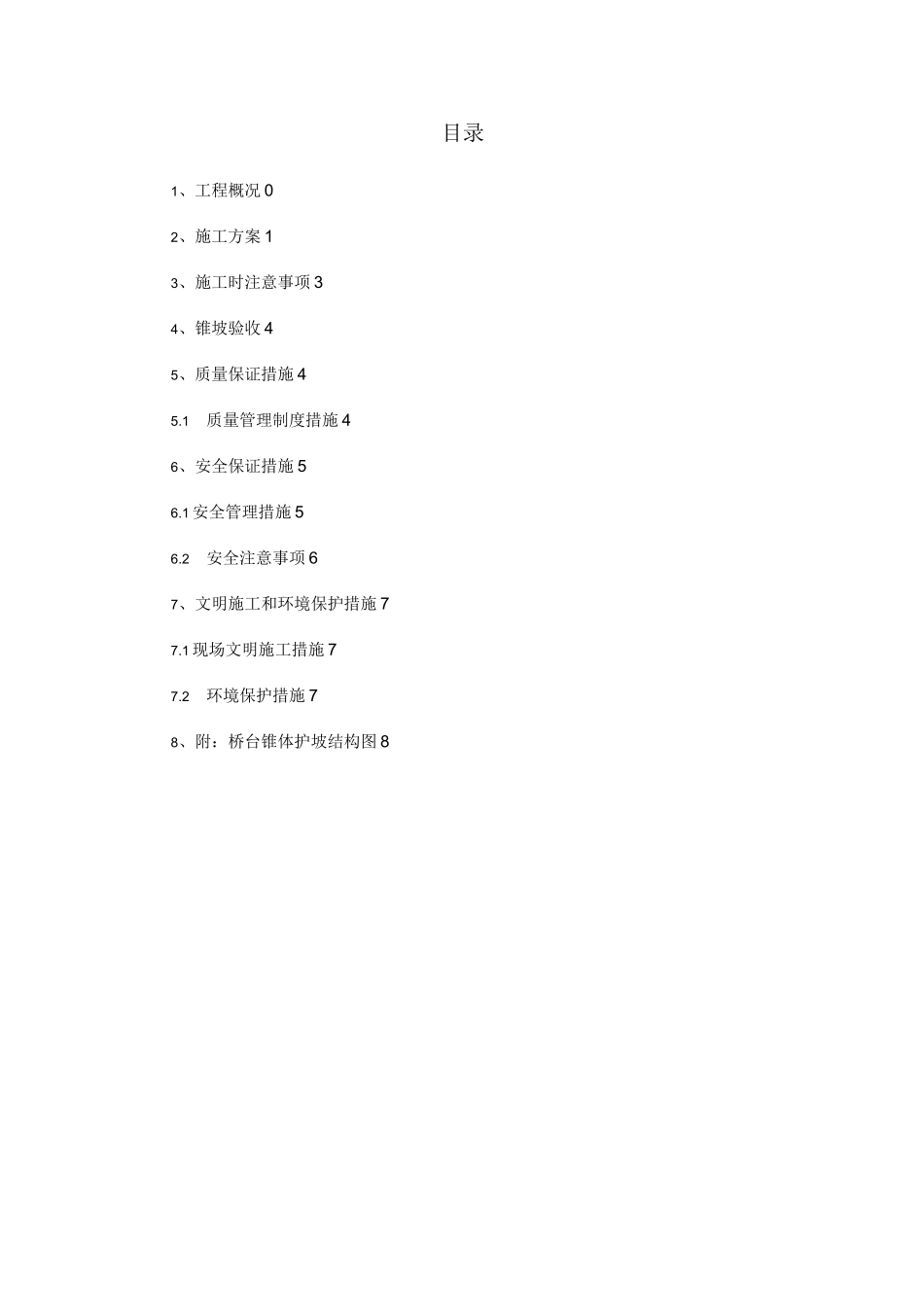

目录1、工程概况 02、施工方案 13、施工时注意事项 34、锥坡验收 45、质量保证措施 45.1质量管理制度措施 46、安全保证措施 56.1 安全管理措施 56.2安全注意事项 67、文明施工和环境保护措施 77.1 现场文明施工措施 77.2环境保护措施 78、附：桥台锥体护坡结构图 81、编制依据：1.1《铁路混凝土工程施工技术指南》(铁建设[2010]241 号)；1.2《铁路混凝土工程施工质量验收标准》(TB10424-2010)；1.3《铁路桥涵工程施工安全技术规程》(TB10303-2009)；1.4《髙速铁路桥涵工程施工质量验收标准》(TB10752-2010)；1.4 新建铁路郑州至焦作线郑州黄河大桥施工图；1.5 新建铁路郑州至焦作线郑州黄河大桥施工组织设计。2、工程概况我分部承建的郑州至焦作铁路北岸陆地引桥京广改线 276#桥台及郑焦线 224#桥台。桥台为空心结构，采用 C35 混凝土，垫石混凝土为C50。276 桥台主要参数取值：桥台回填髙度 H=9m；入土深度 h1=0m,线间距 D=4.4m。台尾上部伸入路肩不小于 75cm。锥体采用渗水土分层进行夯实填筑至设计髙度，待锥体稳定后按照设计坡度进行刷坡。锥体铺砌采用 M20 浆砌片石，铺砌厚度 35cm，下设 10cm 厚碎石垫层。为保证桥头锥体稳定，对填土路堤的锥体顶面以下 1.5m 范围内用浆砌片石填筑。224 桥台主要参数取值：桥台回填髙度 H=8m；入土深度 h1=0m，线间距 D=4.6m。台尾上部伸入路肩不小于 180cm。锥体采用渗水土分层进行夯实填筑至设计髙度，待锥体稳定后按照设计坡度进行刷坡。锥体铺砌采用 M20 浆砌片石，铺砌厚度 25cm，下设 15cm 厚碎石垫层。为保证桥头锥体稳定，对填土路堤的锥体顶面以下 1.5m 范围内用干砌片石填筑。当线路路基与桥头路基的宽度及坡度不同时，应平顺相接，以利于排水。3、施工方案3.1 施工工艺流程测量放样一坡面修正一基坑开挖一基础砌筑一坡面夯实一坡面砌筑一检查台阶砌筑一勾缝养护。3.2 主要施工方法3.2.1、测量放样在桥台周围根据锥坡图纸设计尺寸和施工的需要进行测量放样。其测量精度要符合规范要求。3.2.2、基础开挖根据测量放样尺寸开挖基坑，挖到设计基底标髙后，人工配合蛙式夯对基底进行夯实，由试验室用轻型动力触探仪对地基承载力进行检测，确保承载力不小于 200kpa。在其上 276 桥台铺设 10cm 碎石垫层,224 桥台铺设 15cm 碎石垫层，用震动打夯机压实。3.2.3、基础砌筑砌筑时首先按照设计图纸宽度要求挂线开始砌筑。砌块在使用前必须浇水湿润...
