共模电感设计

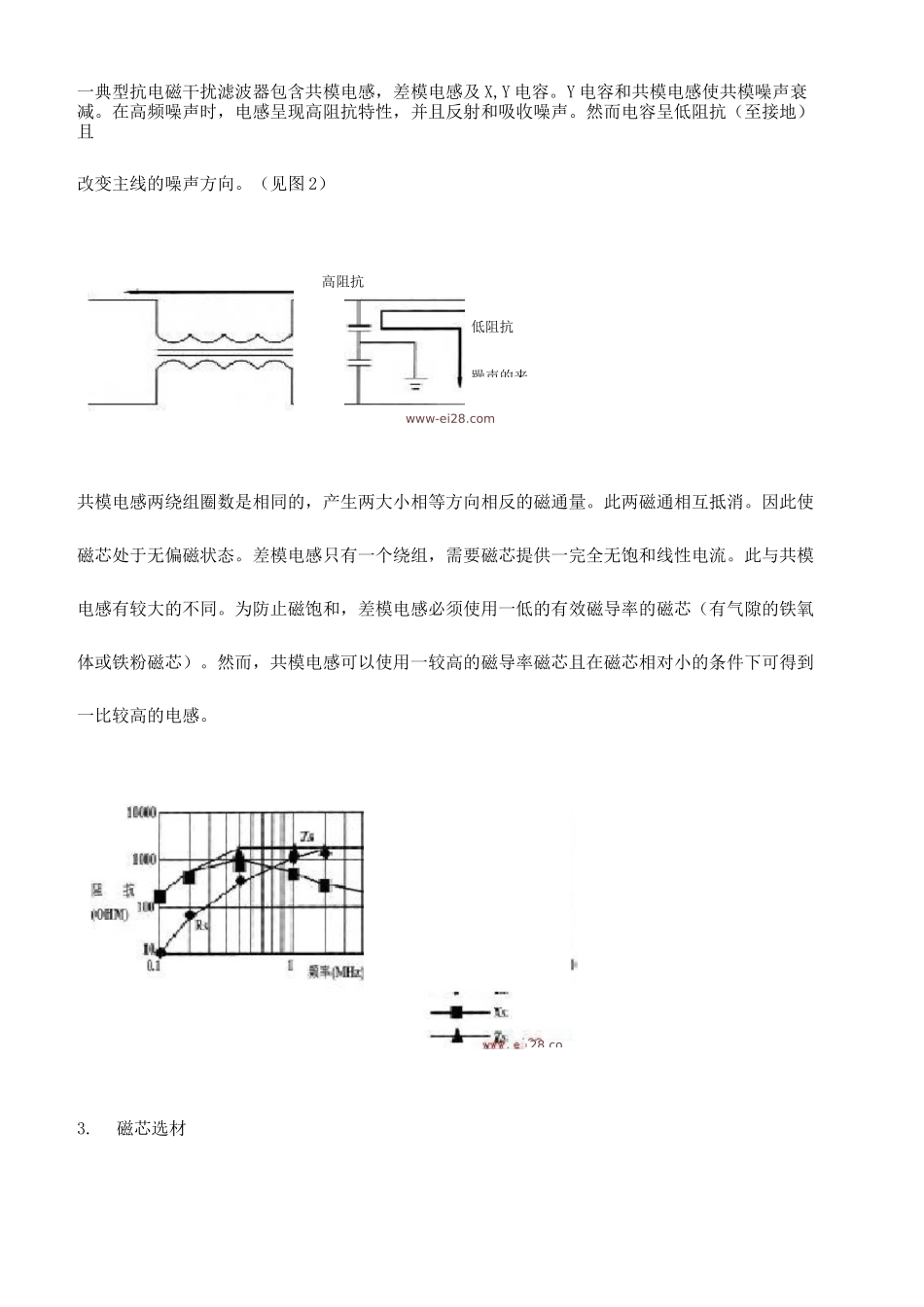

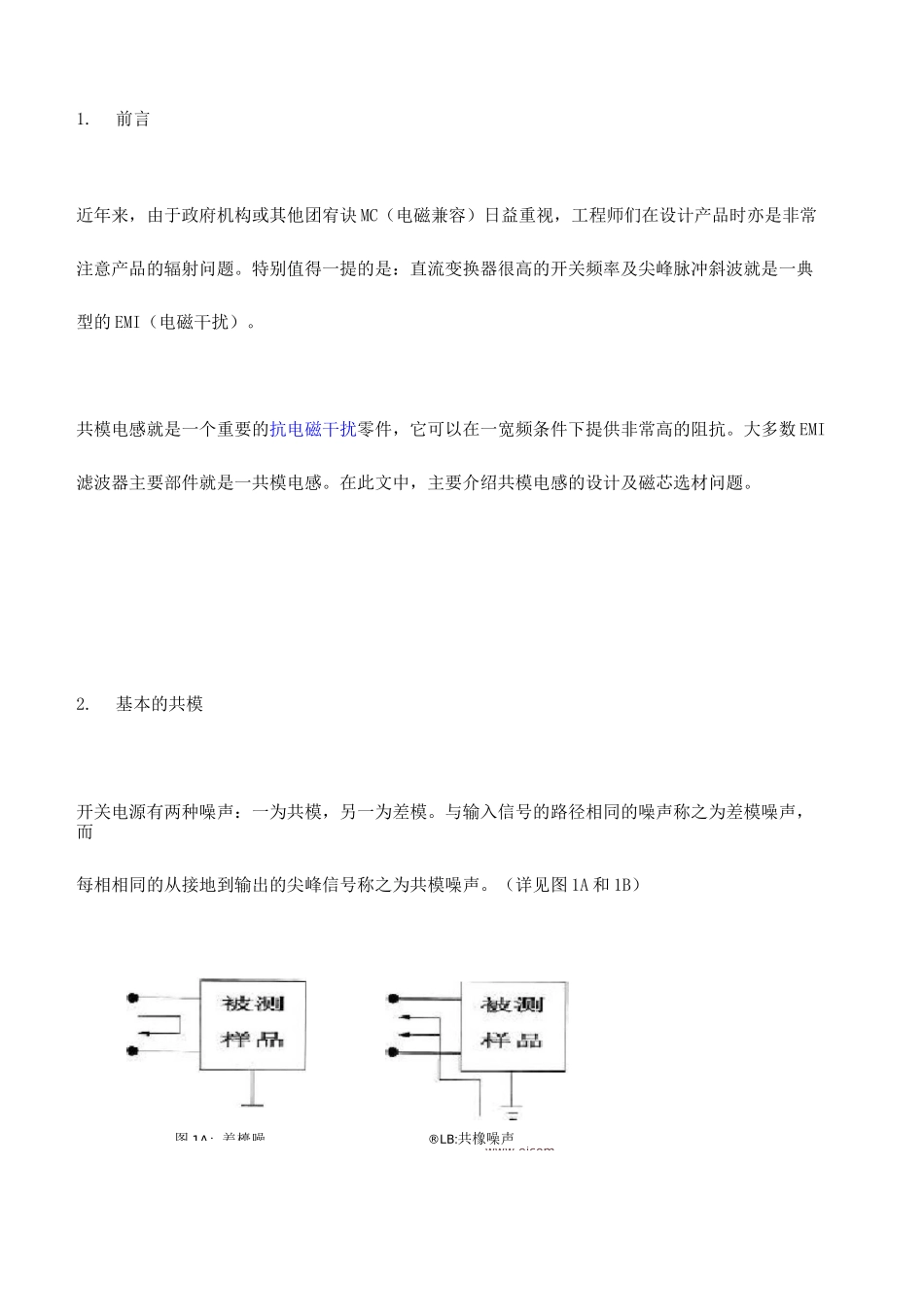

LOGO共模电感设计LGGROUPsystemofficeroom[LGA16H-LGYY-LGUA8Q8-LGA162]1.前言近年来，由于政府机构或其他团宥诀 MC（电磁兼容）日益重视，工程师们在设计产品时亦是非常注意产品的辐射问题。特别值得一提的是：直流变换器很高的开关频率及尖峰脉冲斜波就是一典型的 EMI（电磁干扰）。共模电感就是一个重要的抗电磁干扰零件，它可以在一宽频条件下提供非常高的阻抗。大多数 EMI滤波器主要部件就是一共模电感。在此文中，主要介绍共模电感的设计及磁芯选材问题。2.基本的共模开关电源有两种噪声：一为共模，另一为差模。与输入信号的路径相同的噪声称之为差模噪声，而每相相同的从接地到输出的尖峰信号称之为共模噪声。（详见图 1A 和 1B）图 1A：差檯噪®LB:共橡噪声www.eicom一典型抗电磁干扰滤波器包含共模电感，差模电感及 X,Y 电容。Y 电容和共模电感使共模噪声衰减。在高频噪声时，电感呈现高阻抗特性，并且反射和吸收噪声。然而电容呈低阻抗（至接地）且改变主线的噪声方向。（见图 2）高阻抗www-ei28.com共模电感两绕组圈数是相同的，产生两大小相等方向相反的磁通量。此两磁通相互抵消。因此使磁芯处于无偏磁状态。差模电感只有一个绕组，需要磁芯提供一完全无饱和线性电流。此与共模电感有较大的不同。为防止磁饱和，差模电感必须使用一低的有效磁导率的磁芯（有气隙的铁氧体或铁粉磁芯）。然而，共模电感可以使用一较高的磁导率磁芯且在磁芯相对小的条件下可得到一比较高的电感。3.磁芯选材低阻抗躁声的来L28.co首先，噪声是由开关电源的单位基频所产生的，再加上高频谐波。也就是表示噪声在 lOKHz 到 50MHz范围内都会存在。为此，电感必须有更宽的频率范围内存在高阻抗特性。共模电感的总阻抗由两部分组成：串联感抗（Xs）和串联电阻（Rs）。在低频时，阻抗呈感抗特性。但随着频率的增加，有效磁导率下降，感抗亦在下降。（见图 3）由串联感抗（Xs）和串联电阻（Rs）的相互作用，在整个频宽内产生一可接受的阻抗（Zs）。对于大多数产品来讲，共模电感的磁芯都选用铁氧体（镍锌系和锰锌系）。镍锌系磁芯的特点是具有较低的初磁导率，但在非常高的频率（大于 100MHz）时，仍能保持初磁导率。而锰锌系则恰恰相反，其具有很高的初磁导率，但在频率很低（20KHz）时，磁导率可能会衰减。由于镍锌系磁芯有很低的初磁导率，所以在低频时，不可产生高阻抗特性。然而锰锌系磁芯在低频时，能提供非常高的阻抗特性，且非常适用于 1...
