水泥厂电气及自动化安装施工方案

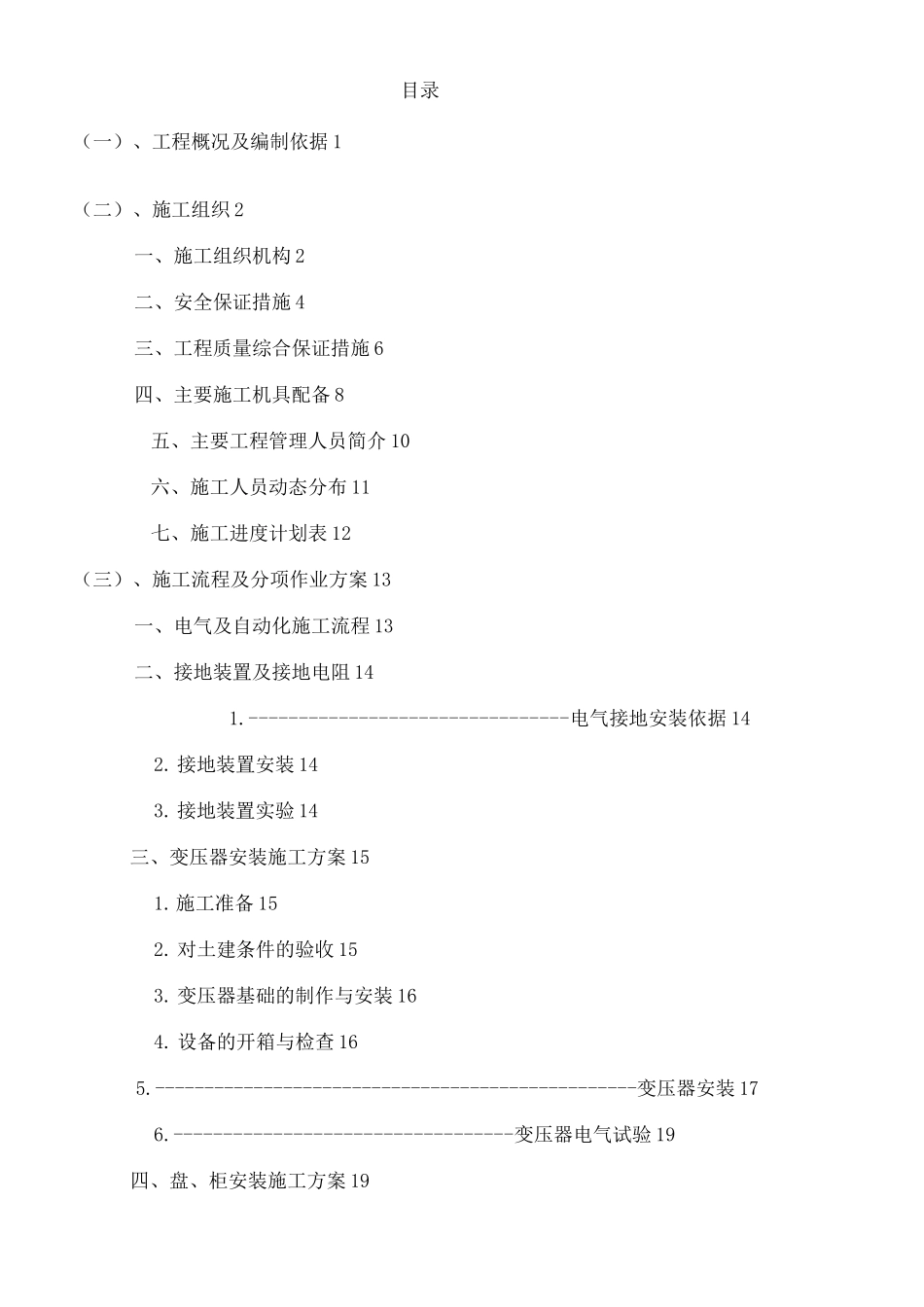

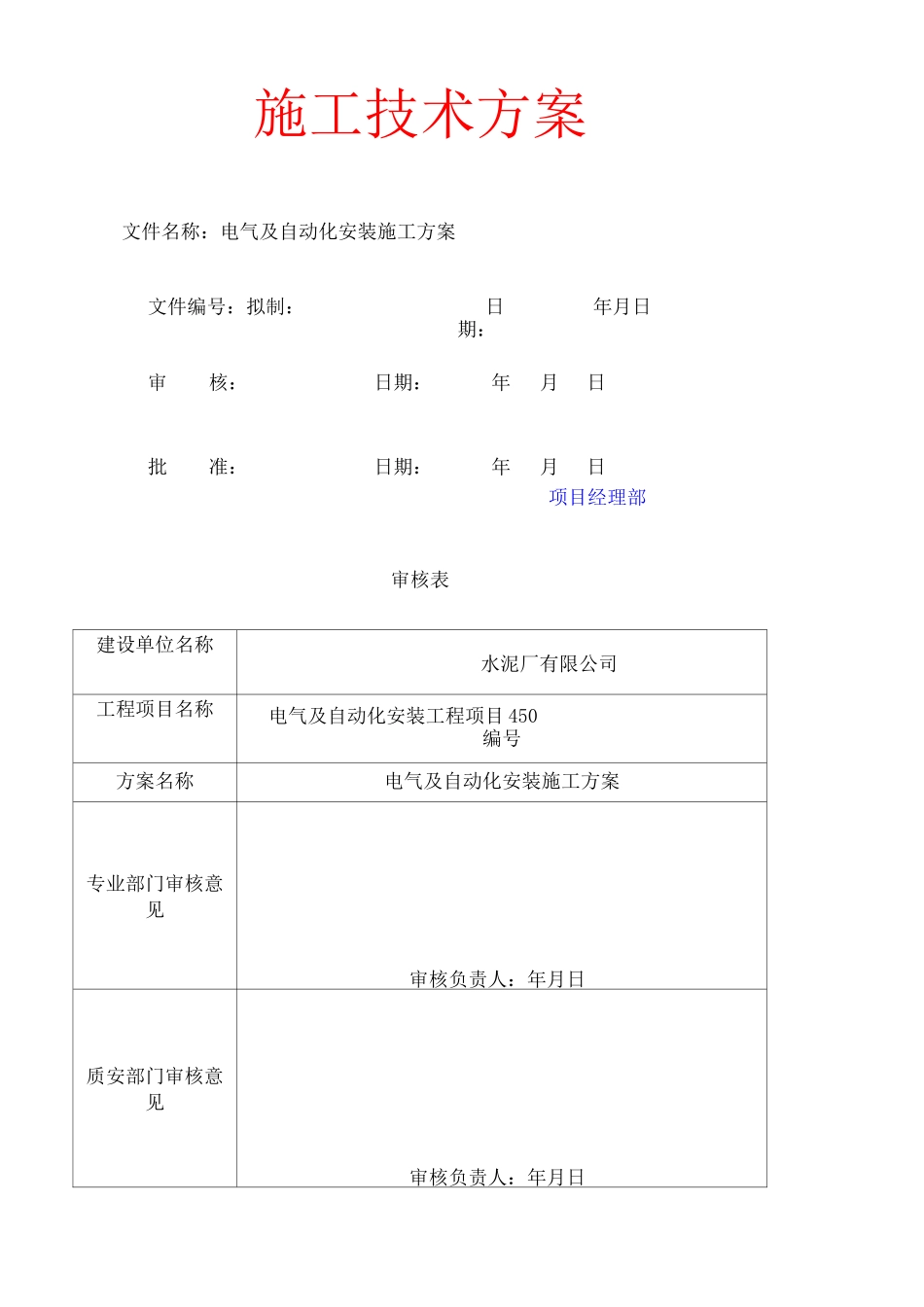

施工技术方案文件名称：电气及自动化安装施工方案文件编号：拟制：日期：年月日审核：日期：年月日批准：日期：年月日项目经理部审核表建设单位名称水泥厂有限公司工程项目名称电气及自动化安装工程项目 450编号方案名称电气及自动化安装施工方案专业部门审核意见审核负责人：年月日质安部门审核意见审核负责人：年月日工程部审核意见审核负责人：年月日项目经理部审核意见审核负责人：年月日审核表建设单位名称水泥厂有限公司工程项目名称电气及自动化安装工程项目编号450方案名称电气及自动化安装施工方案监理审核意见建设单位审核意见目录（一）、工程概况及编制依据 1（二）、施工组织 2一、施工组织机构 2二、安全保证措施 4三、工程质量综合保证措施 6四、主要施工机具配备 8五、主要工程管理人员简介 10六、施工人员动态分布 11七、施工进度计划表 12（三）、施工流程及分项作业方案 13一、电气及自动化施工流程 13二、接地装置及接地电阻 141.--------------------------------电气接地安装依据 142. 接地装置安装 143. 接地装置实验 14三、变压器安装施工方案 151.施工准备 152. 对土建条件的验收 153. 变压器基础的制作与安装 164. 设备的开箱与检查 165.-------------------------------------------------变压器安装 176.----------------------------------变压器电气试验 19四、盘、柜安装施工方案 191.施工准备 192. 对土建条件的验收 193. 盘、柜基础的制作与安装 204. 设备的开箱与检查 215. 盘、柜的安装 21五、桥架、电缆管安装及电缆敷设施工方案 251.桥架安装施工准备 252. 桥架的安装 253. 电缆管安装施工准备 254. 电缆管安装 265. 电缆敷设施工准备 266. 电缆敷设 27六、高压电缆头制作施工方案 281.环境要求 302. 施工准备 303. 制作要求 314. 高压电缆头试验 32七、自动化安装与调校 331.取源部件的安装 332. 仪表设备的安装 343. 仪表盘（箱、操作台）的安装 354. 仪表调校 355. 仪表回路调试 36八、试运（电气部分）361.控制室受电 362. 电动机单体试运 363. 单机试运 374. 无负荷联运 47附录：实施检查修改记录 38检查总结页 39施工进度计划 40（一）、工程概况及编制依据工程概况公司技改工程是日产五千吨的干法生产线，电气、自动化工程包括电缆敷设350Km,电控设备安装 500 台套，自动化仪表 445 台套，变配电设备 14450KVA,...
