燃气管道施工方案及技术措施

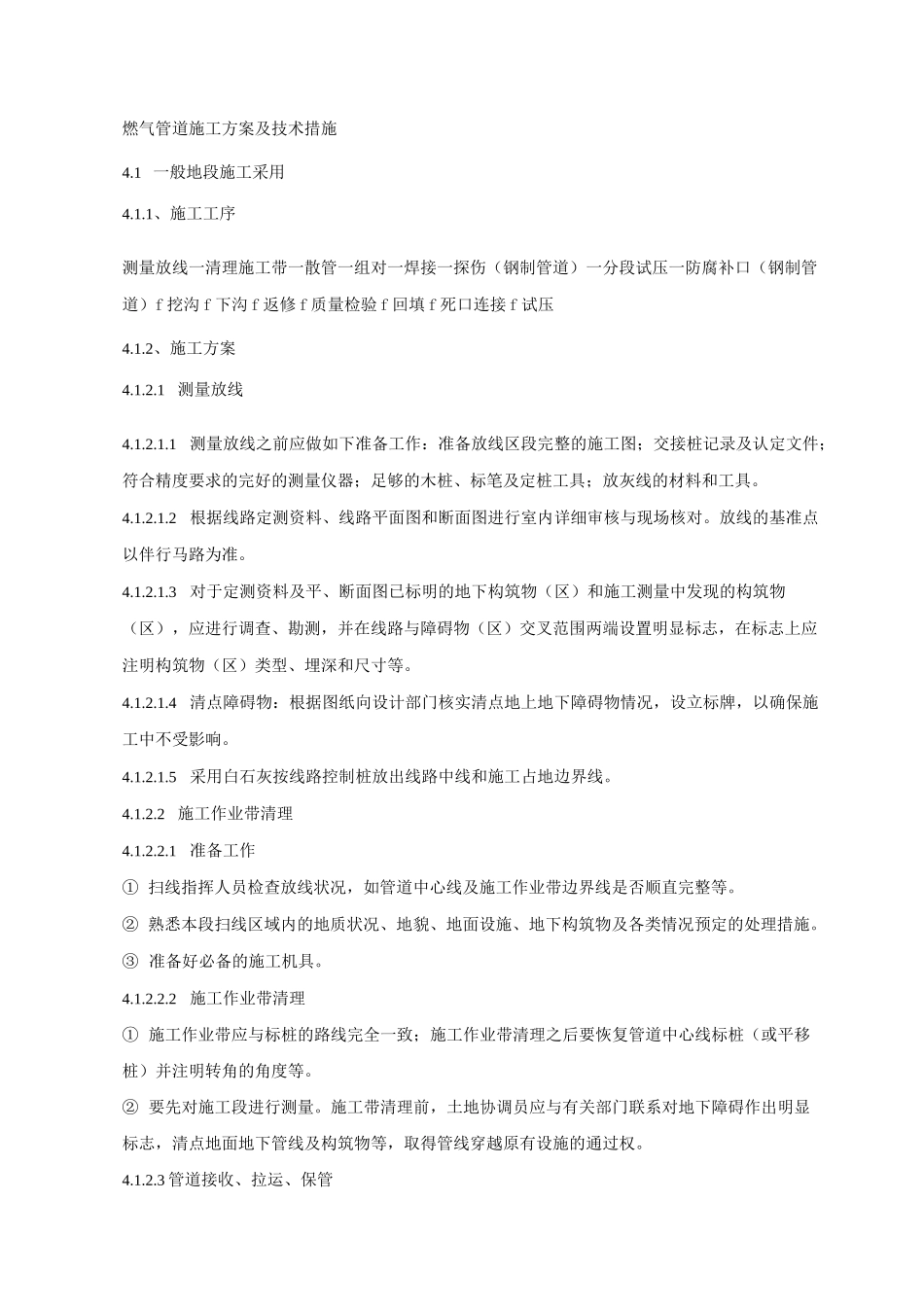

燃气管道施工方案及技术措施4.1 一般地段施工采用4.1.1、施工工序测量放线一清理施工带一散管一组对一焊接一探伤（钢制管道）一分段试压一防腐补口（钢制管道）f 挖沟 f 下沟 f 返修 f 质量检验 f 回填 f 死口连接 f 试压4.1.2、施工方案4.1.2.1 测量放线4.1.2.1.1 测量放线之前应做如下准备工作：准备放线区段完整的施工图；交接桩记录及认定文件；符合精度要求的完好的测量仪器；足够的木桩、标笔及定桩工具；放灰线的材料和工具。4.1.2.1.2 根据线路定测资料、线路平面图和断面图进行室内详细审核与现场核对。放线的基准点以伴行马路为准。4.1.2.1.3 对于定测资料及平、断面图已标明的地下构筑物（区）和施工测量中发现的构筑物（区），应进行调查、勘测，并在线路与障碍物（区）交叉范围两端设置明显标志，在标志上应注明构筑物（区）类型、埋深和尺寸等。4.1.2.1.4 清点障碍物：根据图纸向设计部门核实清点地上地下障碍物情况，设立标牌，以确保施工中不受影响。4.1.2.1.5 采用白石灰按线路控制桩放出线路中线和施工占地边界线。4.1.2.2 施工作业带清理4.1.2.2.1 准备工作① 扫线指挥人员检查放线状况，如管道中心线及施工作业带边界线是否顺直完整等。② 熟悉本段扫线区域内的地质状况、地貌、地面设施、地下构筑物及各类情况预定的处理措施。③ 准备好必备的施工机具。4.1.2.2.2 施工作业带清理① 施工作业带应与标桩的路线完全一致；施工作业带清理之后要恢复管道中心线标桩（或平移桩）并注明转角的角度等。② 要先对施工段进行测量。施工带清理前，土地协调员应与有关部门联系对地下障碍作出明显标志，清点地面地下管线及构筑物等，取得管线穿越原有设施的通过权。4.1.2.3 管道接收、拉运、保管4.1.2.3.1 拉运前质检人员对所有管材进行验收，验收内容包括：产品使用说明书、合格证、质量保证书、性能检验报告、规格数量和包装情况等，标出合格字样。验收管件、管材时，应在同一批产品中抽样，进行规格尺寸和外观性能检查，必要时进行全面测试，阀门安装前应作气密性试验，不渗漏为合格。并办好技术、物资交接手续。4.1.2.3.2 拉运前，先按现场管线类别及各段所需数量、规格核定清楚定好拉运计划，按需要量及指定位置拉运堆放、堆放管子的场地必须平整，底层管必须用道木垫起或软质物垫 300mm-500mm且垛管不得超过 5 层，保护好管材，特别强调管子规格不要混装、堆错。4.1.2.3.3 钢管检查要求：钢管质...
