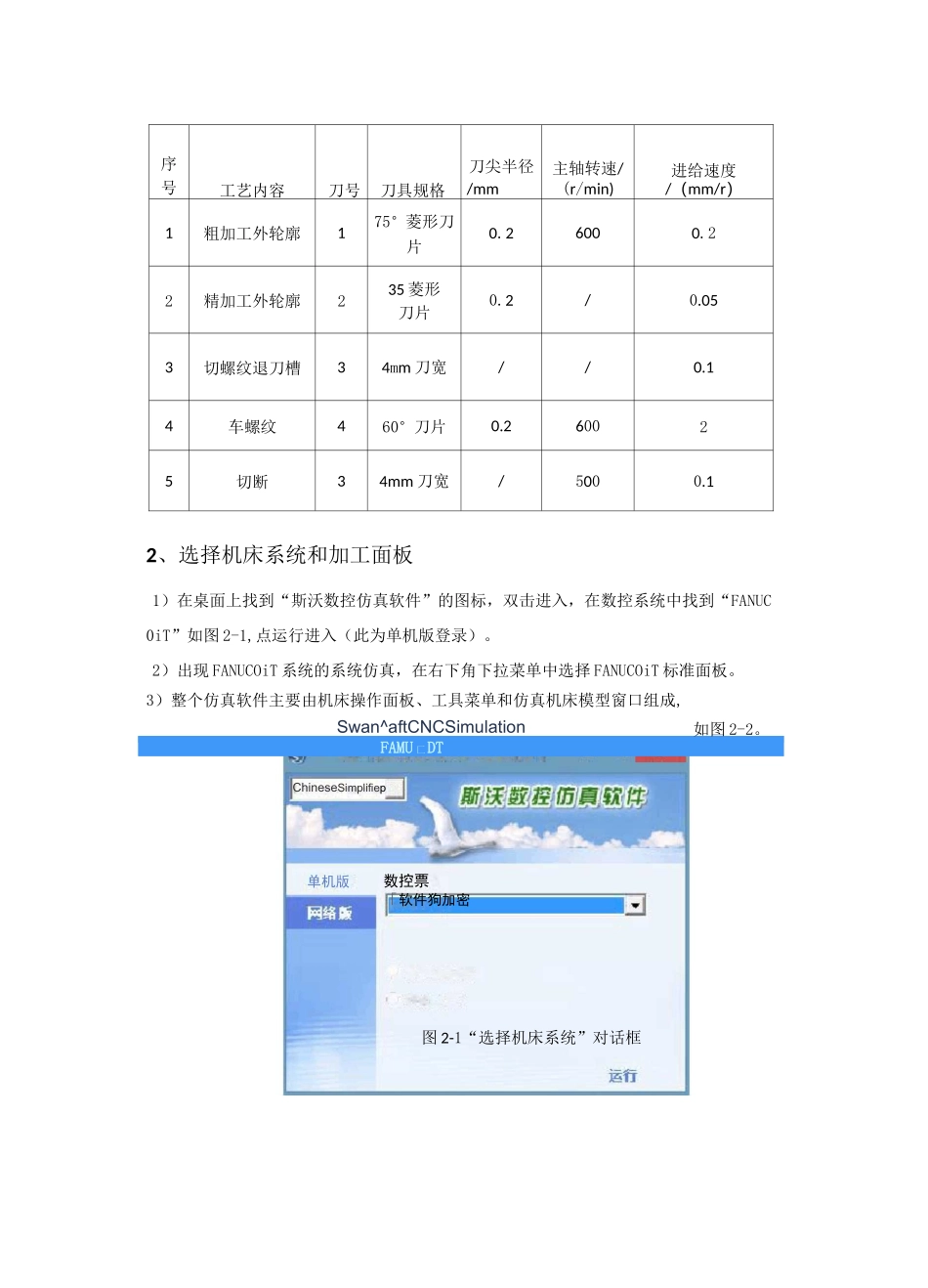

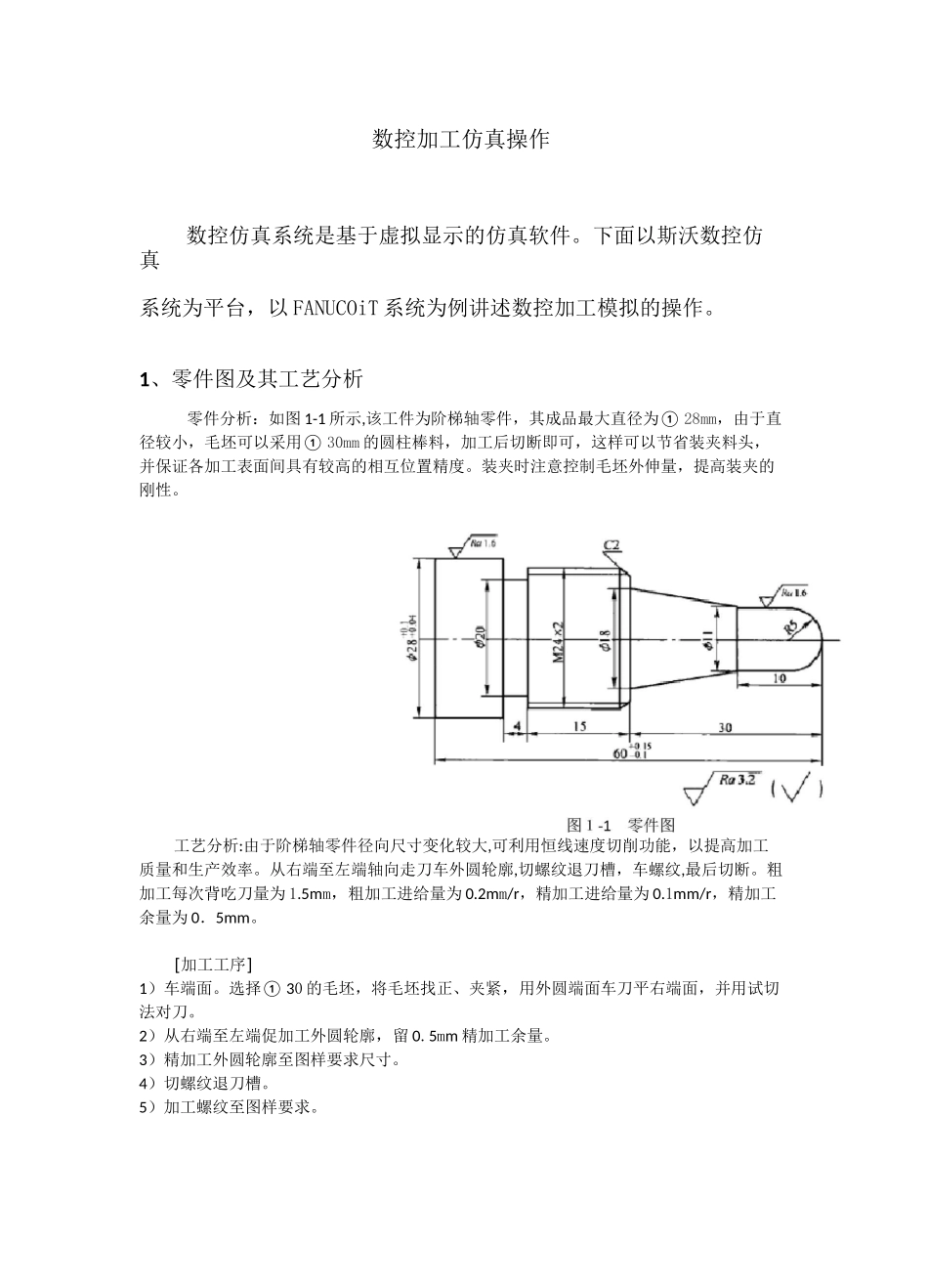

数控加工仿真操作数控仿真系统是基于虚拟显示的仿真软件。下面以斯沃数控仿真系统为平台，以 FANUCOiT 系统为例讲述数控加工模拟的操作。1、零件图及其工艺分析零件分析：如图 1-1 所示,该工件为阶梯轴零件，其成品最大直径为① 28mm，由于直径较小，毛坯可以采用① 30mm 的圆柱棒料，加工后切断即可，这样可以节省装夹料头，并保证各加工表面间具有较高的相互位置精度。装夹时注意控制毛坯外伸量，提高装夹的刚性。工艺分析:由于阶梯轴零件径向尺寸变化较大,可利用恒线速度切削功能，以提高加工质量和生产效率。从右端至左端轴向走刀车外圆轮廓,切螺纹退刀槽，车螺纹,最后切断。粗加工每次背吃刀量为 1.5mm，粗加工进给量为 0.2mm/r，精加工进给量为 0.1mm/r，精加工余量为 0．5mm。［加工工序］1）车端面。选择① 30 的毛坯，将毛坯找正、夹紧，用外圆端面车刀平右端面，并用试切法对刀。2）从右端至左端促加工外圆轮廓，留 0.5mm 精加工余量。3）精加工外圆轮廓至图样要求尺寸。4）切螺纹退刀槽。5）加工螺纹至图样要求。6）切断,保证总长尺寸要求。7）去毛刺，检测工件各项尺寸要求。序号工艺内容刀号刀具规格刀尖半径/mm主轴转速/(r/min)进给速度/（mm/r）1粗加工外轮廓175°菱形刀片0.26000.22精加工外轮廓235 菱形刀片0.2/0.053切螺纹退刀槽34mm 刀宽//0.14车螺纹460°刀片0.260025切断34mm 刀宽/5000.12、选择机床系统和加工面板1）在桌面上找到“斯沃数控仿真软件”的图标，双击进入，在数控系统中找到“FANUC0iT”如图 2-1,点运行进入（此为单机版登录）。2）出现 FANUCOiT 系统的系统仿真，在右下角下拉菜单中选择 FANUCOiT 标准面板。3）整个仿真软件主要由机床操作面板、工具菜单和仿真机床模型窗口组成,Swan^aftCNCSimulationFAMU 匚DT「软件狗加密图 2-1“选择机床系统”对话框如图 2-2。ChineseSimplifiep单机版数控票绒AilA
