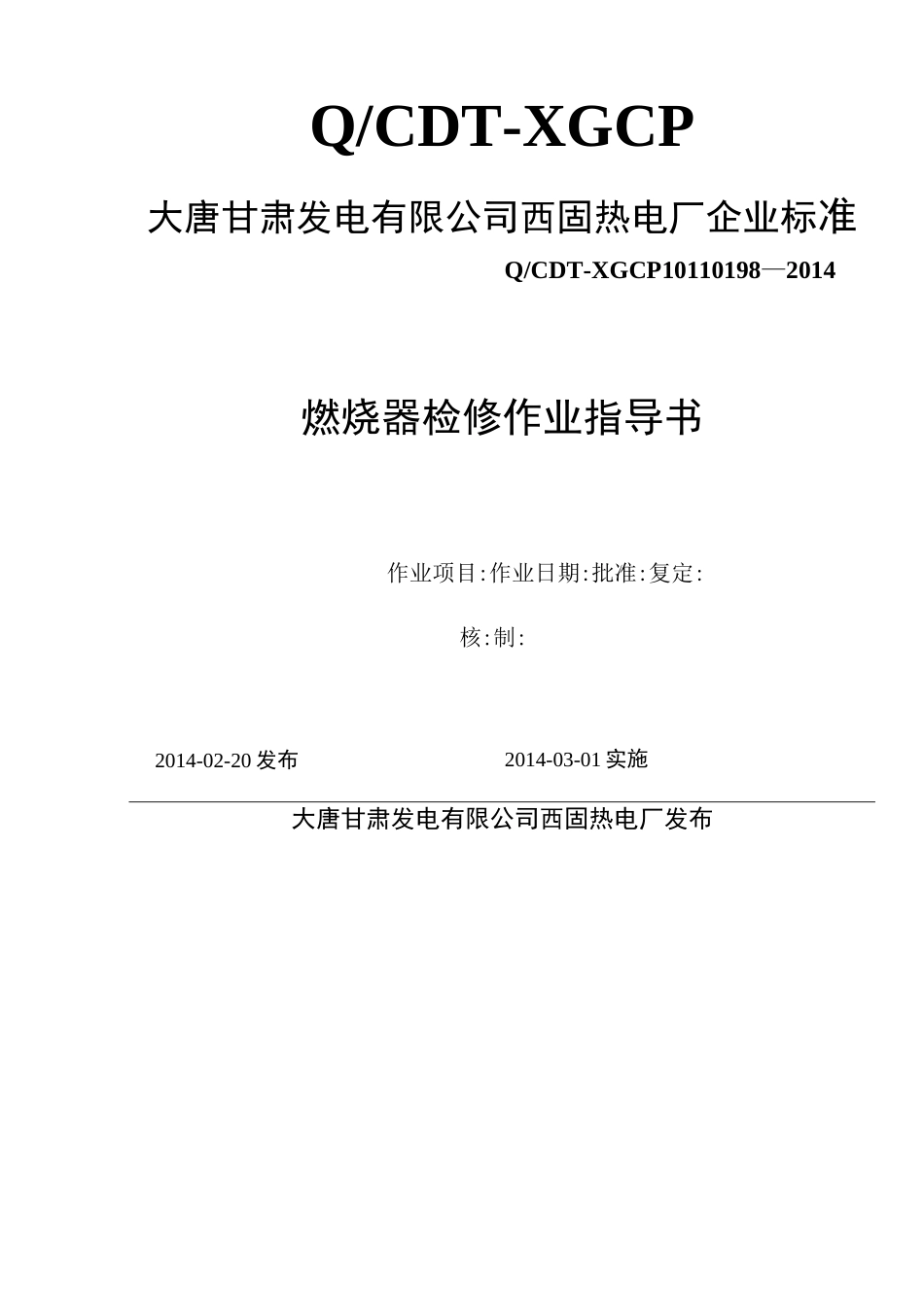

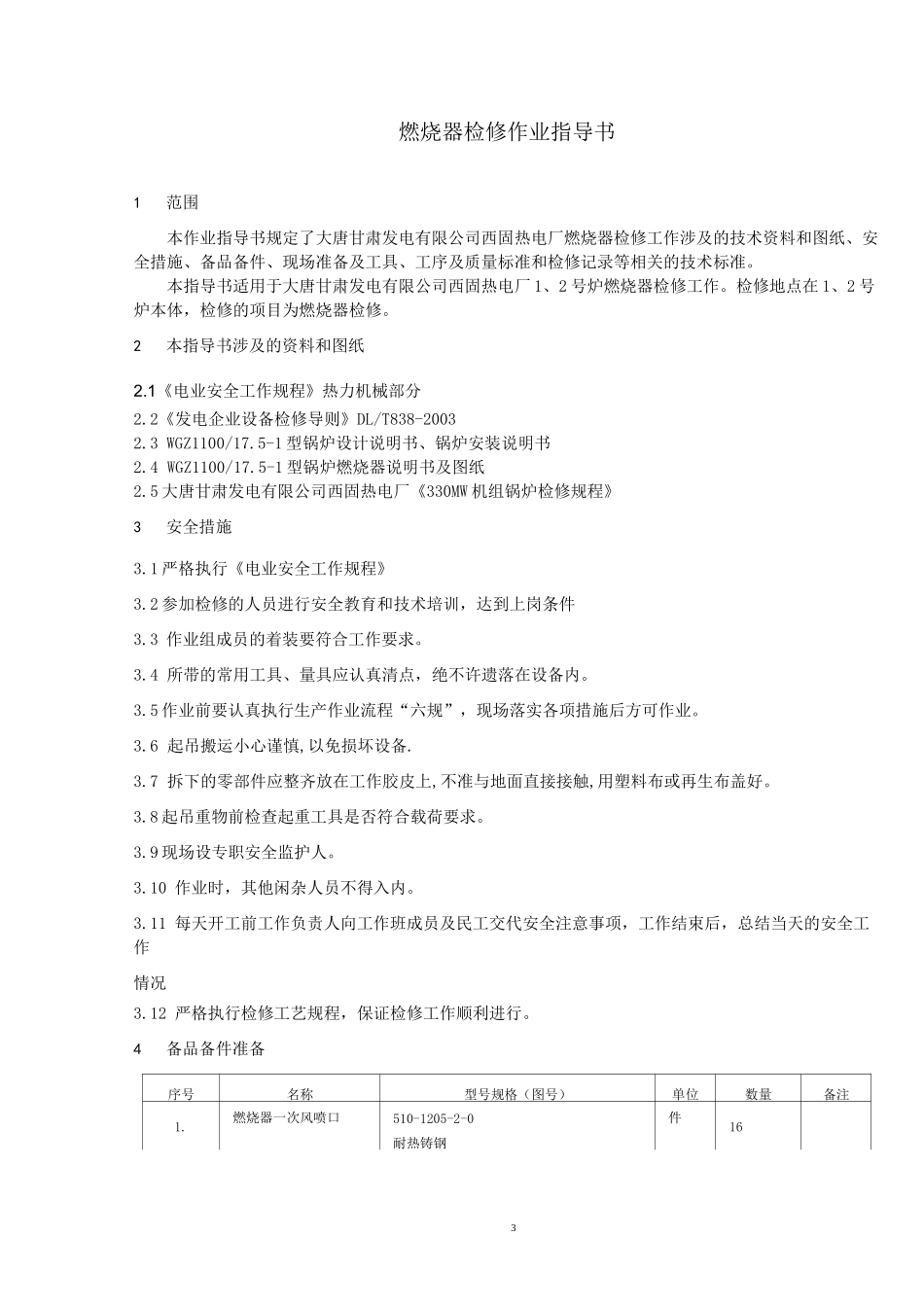

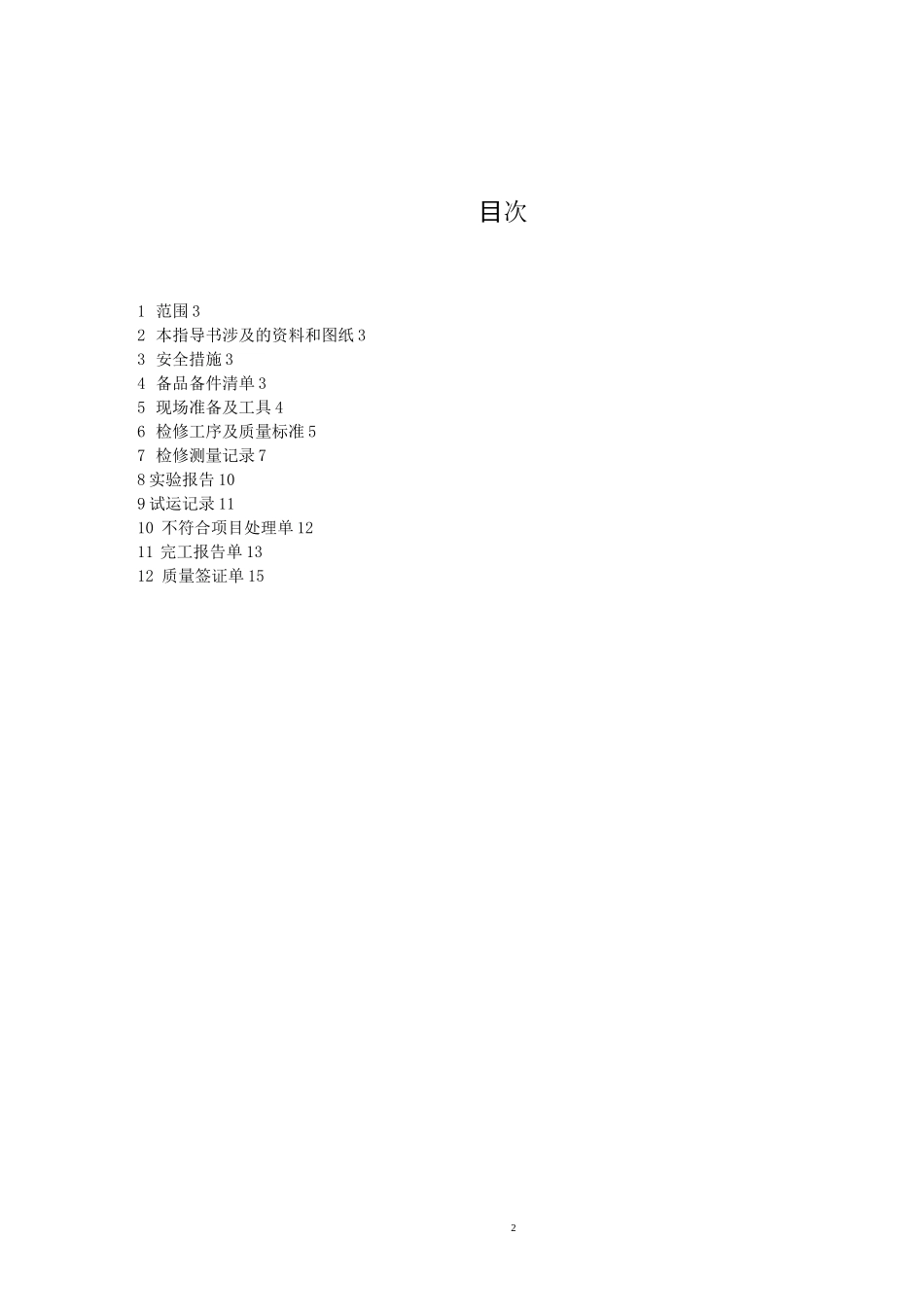

Q/CDT-XGCP大唐甘肃发电有限公司西固热电厂企业标准Q/CDT-XGCP10110198—2014燃烧器检修作业指导书作业项目:作业日期:批准:复定:核:制:2014-03-01 实施大唐甘肃发电有限公司西固热电厂发布2014-02-20 发布2目次1 范围 32 本指导书涉及的资料和图纸 33 安全措施 34 备品备件清单 35 现场准备及工具 46 检修工序及质量标准 57 检修测量记录 78 实验报告 109 试运记录 1110 不符合项目处理单 1211 完工报告单 1312 质量签证单 153燃烧器检修作业指导书1范围本作业指导书规定了大唐甘肃发电有限公司西固热电厂燃烧器检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。本指导书适用于大唐甘肃发电有限公司西固热电厂 1、2 号炉燃烧器检修工作。检修地点在 1、2 号炉本体，检修的项目为燃烧器检修。2本指导书涉及的资料和图纸2.1《电业安全工作规程》热力机械部分2.2《发电企业设备检修导则》DL/T838-20032.3 WGZ1100/17.5-1 型锅炉设计说明书、锅炉安装说明书2.4 WGZ1100/17.5-1 型锅炉燃烧器说明书及图纸2.5 大唐甘肃发电有限公司西固热电厂《330MW 机组锅炉检修规程》3安全措施3.1 严格执行《电业安全工作规程》3.2 参加检修的人员进行安全教育和技术培训，达到上岗条件3.3 作业组成员的着装要符合工作要求。3.4 所带的常用工具、量具应认真清点，绝不许遗落在设备内。3.5 作业前要认真执行生产作业流程“六规”，现场落实各项措施后方可作业。3.6 起吊搬运小心谨慎,以免损坏设备.3.7 拆下的零部件应整齐放在工作胶皮上,不准与地面直接接触,用塑料布或再生布盖好。3.8 起吊重物前检查起重工具是否符合载荷要求。3.9 现场设专职安全监护人。3.10 作业时，其他闲杂人员不得入内。3.11 每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况3.12 严格执行检修工艺规程，保证检修工作顺利进行。4备品备件准备序号名称型号规格（图号）单位数量备注1.燃烧器一次风喷口510-1205-2-0耐热铸钢件1642.轴承510-1207-2-01Cr18Ni9Ti件1653.内六角转轴套510-1207-1-32Crl3件04.燃烧器二次风喷口510-1207-3-0耐热铸钢件05.不锈钢板507-1221-2-18=10mm1Cr20Ni14Si2m206.不锈钢板8=12mm1Cr18Ni9Tim247.轴507-1207-71Cr18Ni9Ti根68.销507-1207-72Cr13米169.开口销3X16Q235-A件165现场准备及工具5.1现场准备一、...
