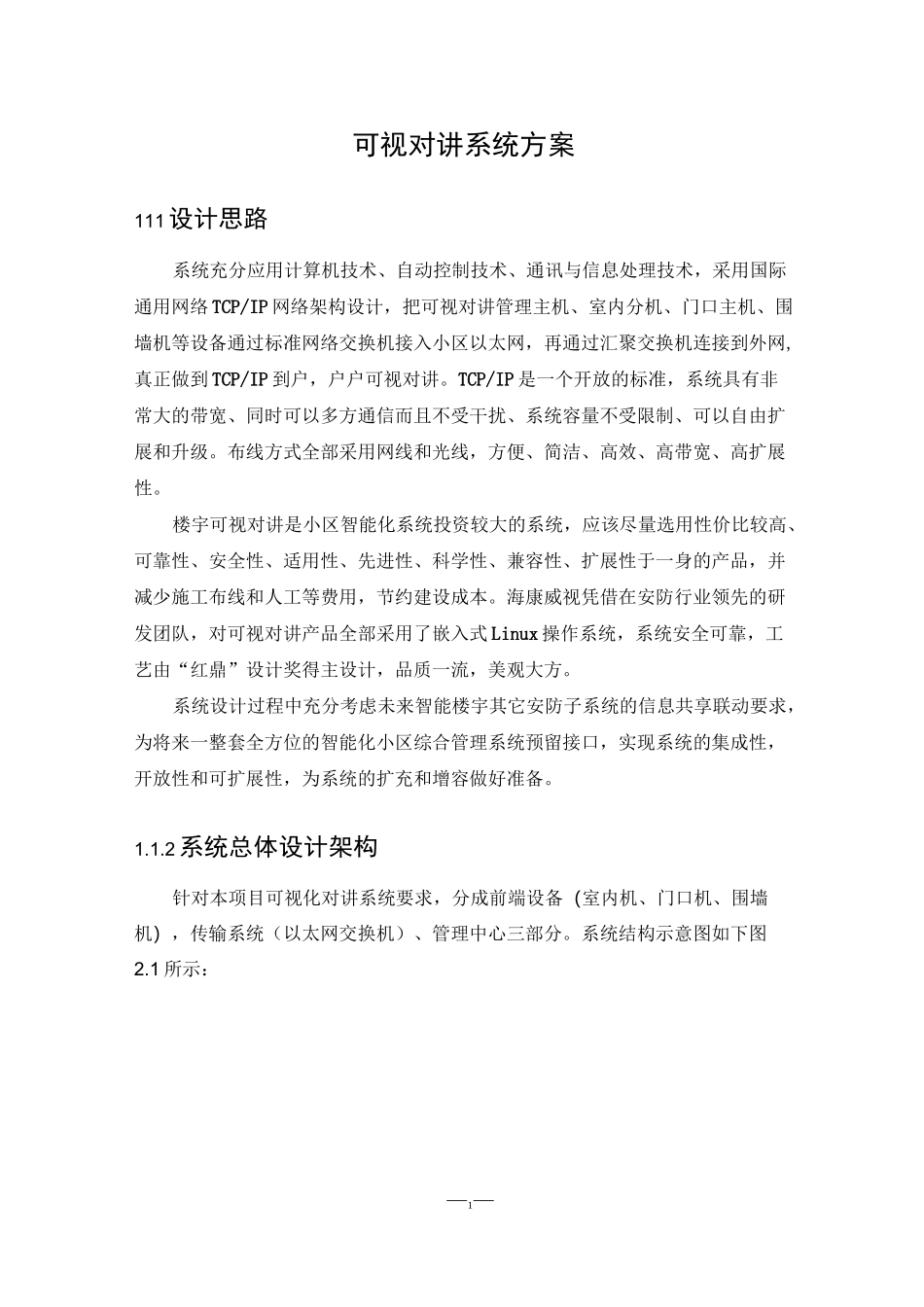

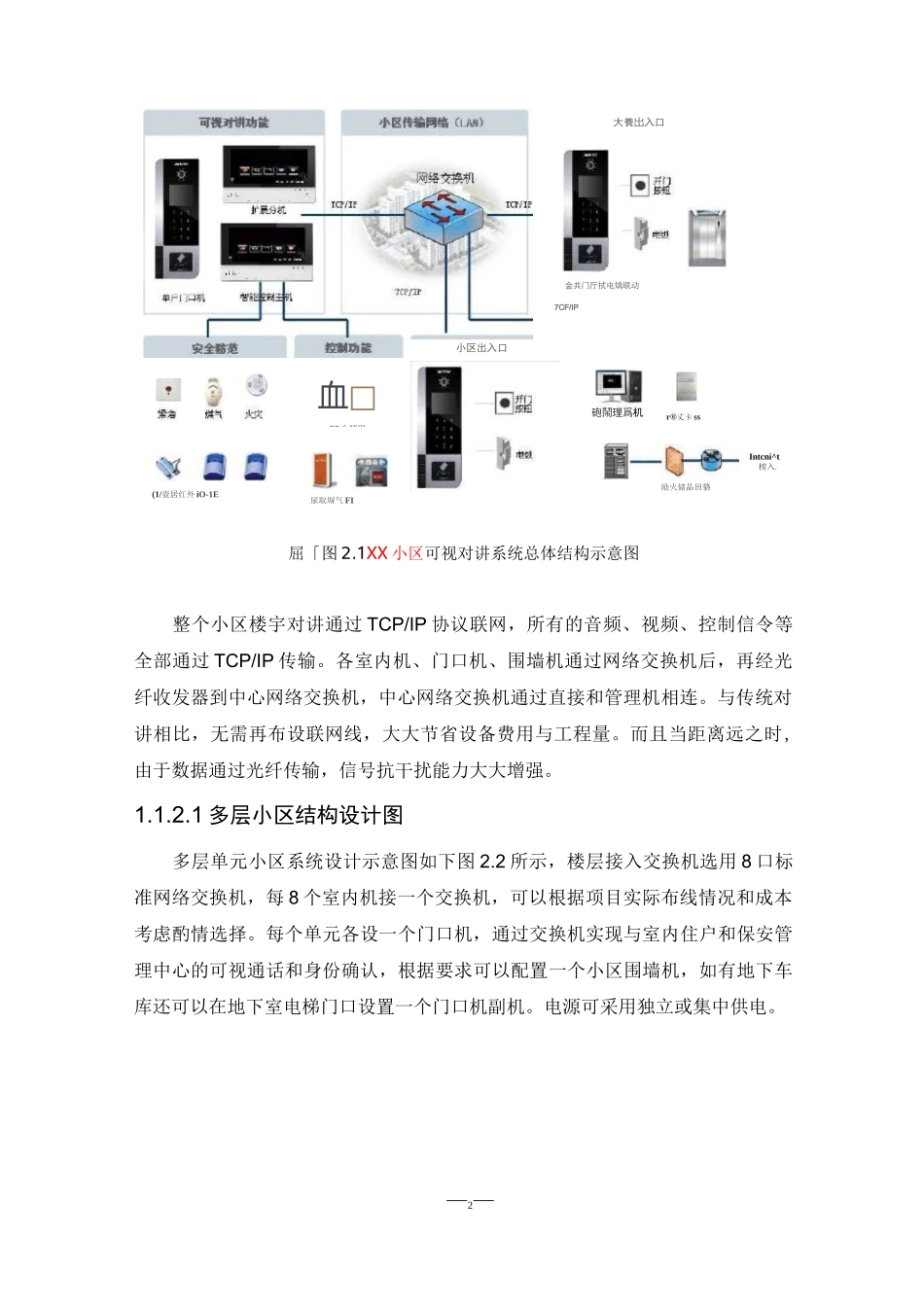

—1—可视对讲系统方案111 设计思路系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络 TCP/IP 网络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网,真正做到 TCP/IP 到户，户户可视对讲。TCP/IP 是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。海康威视凭借在安防行业领先的研发团队，对可视对讲产品全部采用了嵌入式 Linux 操作系统，系统安全可靠，工艺由“红鼎”设计奖得主设计，品质一流，美观大方。系统设计过程中充分考虑未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。1.1.2 系统总体设计架构针对本项目可视化对讲系统要求，分成前端设备（室内机、门口机、围墙机），传输系统（以太网交换机）、管理中心三部分。系统结构示意图如下图2.1 所示：—2—屈「图 2.1XX 小区可视对讲系统总体结构示意图整个小区楼宇对讲通过 TCP/IP 协议联网，所有的音频、视频、控制信令等全部通过 TCP/IP 传输。各室内机、门口机、围墙机通过网络交换机后，再经光纤收发器到中心网络交换机，中心网络交换机通过直接和管理机相连。与传统对讲相比，无需再布设联网线，大大节省设备费用与工程量。而且当距离远之时,由于数据通过光纤传输，信号抗干扰能力大大增强。1.1.2.1 多层小区结构设计图多层单元小区系统设计示意图如下图 2.2 所示，楼层接入交换机选用 8 口标准网络交换机，每 8 个室内机接一个交换机，可以根据项目实际布线情况和成本考虑酌情选择。每个单元各设一个门口机，通过交换机实现与室内住户和保安管理中心的可视通话和身份确认，根据要求可以配置一个小区围墙机，如有地下车库还可以在地下室电梯门口设置一个门口机副机。电源可采用独立或集中供电。血□S3 侖解用大養岀入口金共门厅拭电矯联动7CF/IP(1/壶居红外 iO-1E尿取塀气 FI小区出入口砲鬧理爲机...
