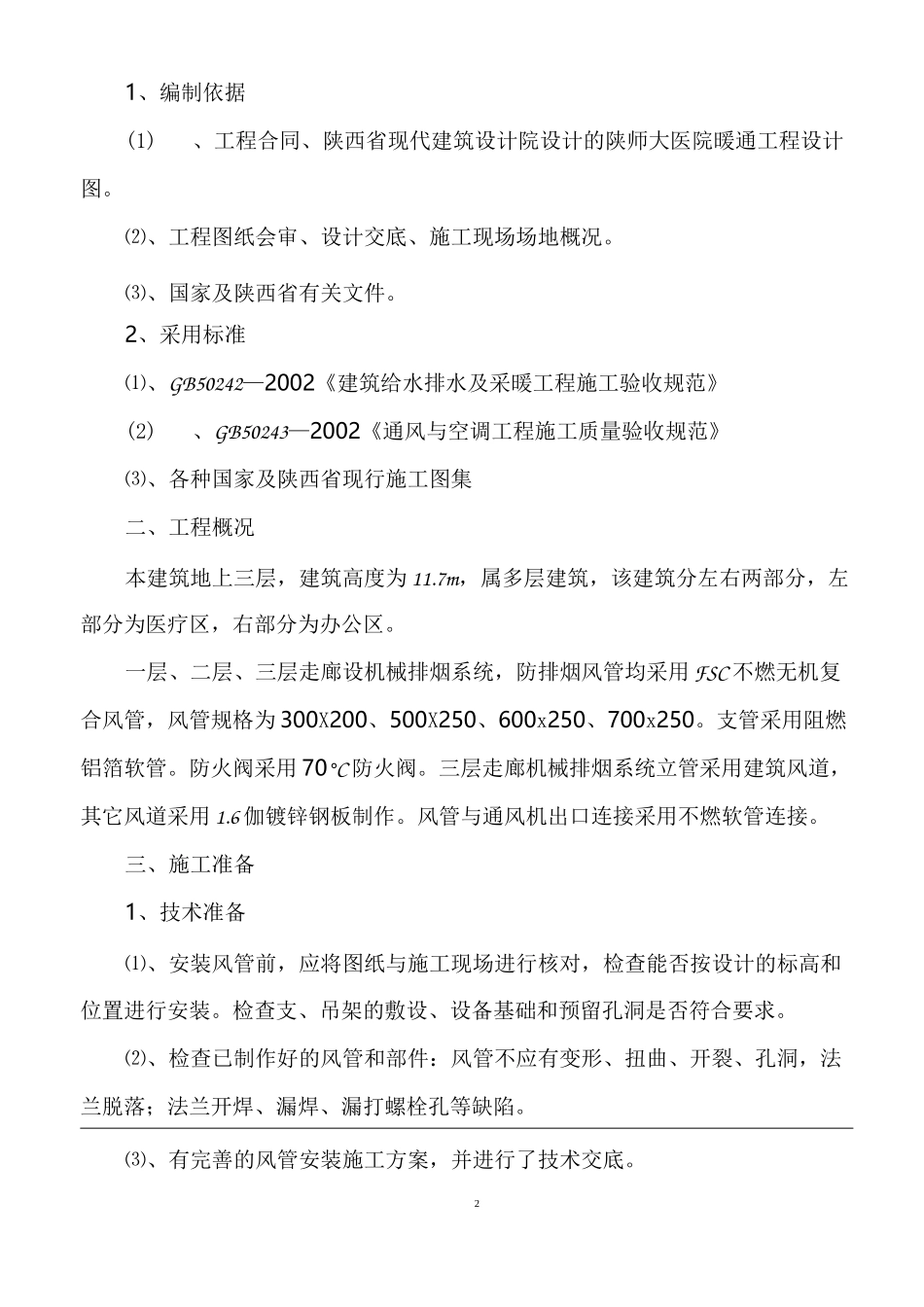

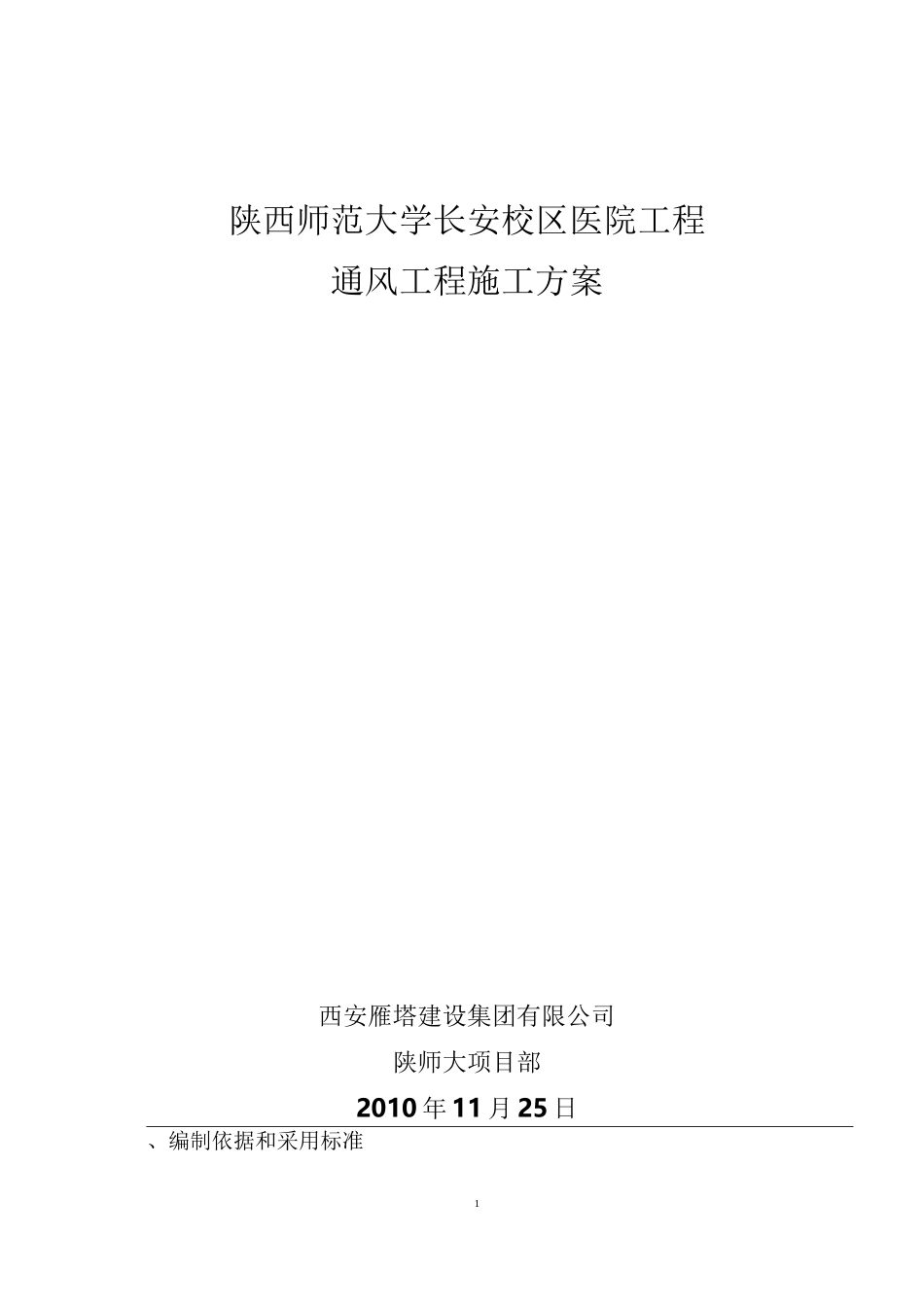

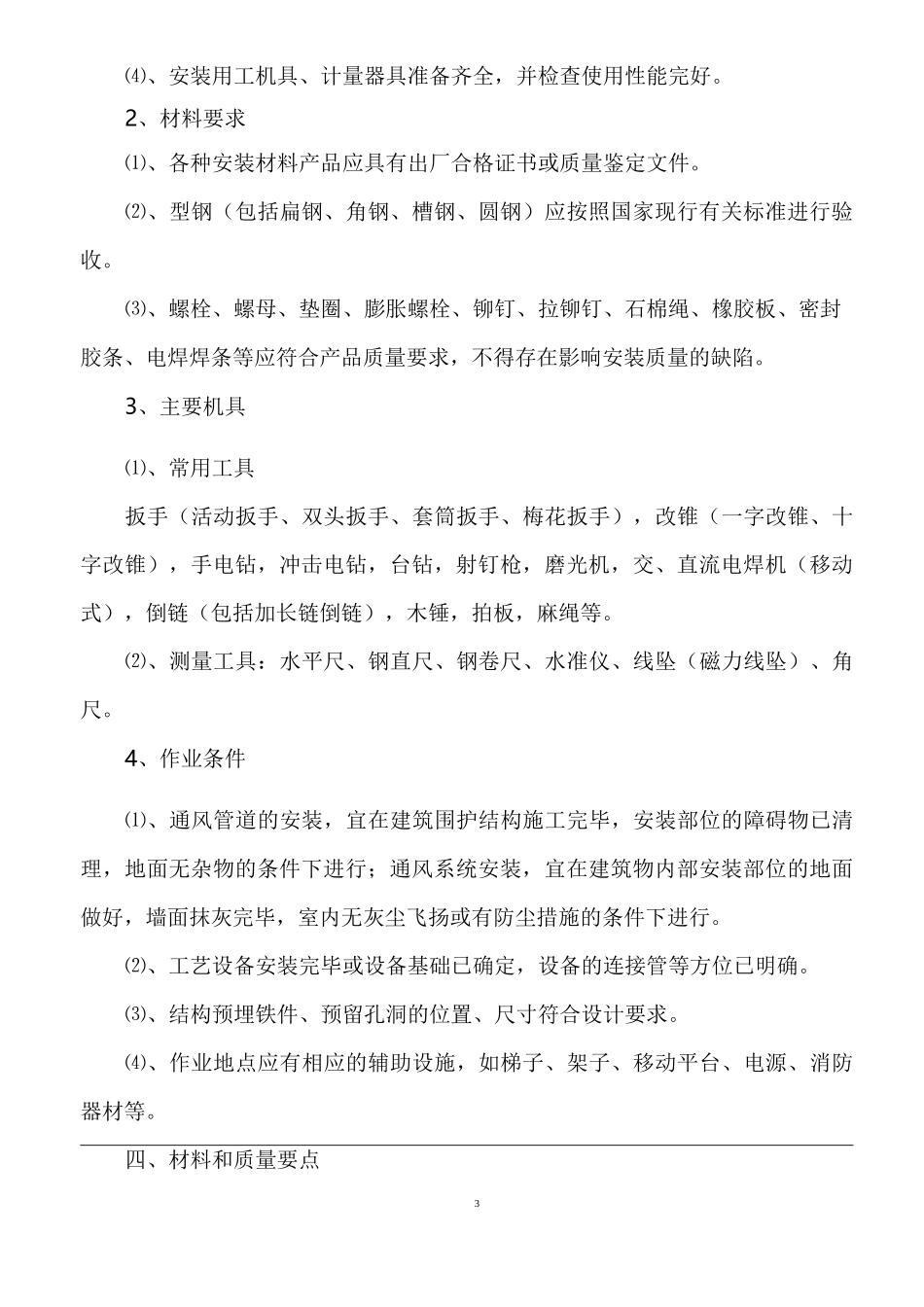

1陕西师范大学长安校区医院工程通风工程施工方案西安雁塔建设集团有限公司陕师大项目部2010 年 11 月 25 日、编制依据和采用标准21、编制依据(1)、工程合同、陕西省现代建筑设计院设计的陕师大医院暖通工程设计图。⑵、工程图纸会审、设计交底、施工现场场地概况。⑶、国家及陕西省有关文件。2、采用标准⑴、GB50242—2002《建筑给水排水及采暖工程施工验收规范》(2)、GB50243—2002《通风与空调工程施工质量验收规范》⑶、各种国家及陕西省现行施工图集二、工程概况本建筑地上三层，建筑高度为 11.7m，属多层建筑，该建筑分左右两部分，左部分为医疗区，右部分为办公区。一层、二层、三层走廊设机械排烟系统，防排烟风管均采用 FSC 不燃无机复合风管，风管规格为 300X200、500X250、600x250、700x250。支管采用阻燃铝箔软管。防火阀采用 70°C 防火阀。三层走廊机械排烟系统立管采用建筑风道，其它风道采用 1.6 伽镀锌钢板制作。风管与通风机出口连接采用不燃软管连接。三、施工准备1、技术准备⑴、安装风管前，应将图纸与施工现场进行核对，检查能否按设计的标高和位置进行安装。检查支、吊架的敷设、设备基础和预留孔洞是否符合要求。⑵、检查已制作好的风管和部件：风管不应有变形、扭曲、开裂、孔洞，法兰脱落；法兰开焊、漏焊、漏打螺栓孔等缺陷。⑶、有完善的风管安装施工方案，并进行了技术交底。3⑷、安装用工机具、计量器具准备齐全，并检查使用性能完好。2、材料要求⑴、各种安装材料产品应具有出厂合格证书或质量鉴定文件。⑵、型钢（包括扁钢、角钢、槽钢、圆钢）应按照国家现行有关标准进行验收。⑶、螺栓、螺母、垫圈、膨胀螺栓、铆钉、拉铆钉、石棉绳、橡胶板、密封胶条、电焊焊条等应符合产品质量要求，不得存在影响安装质量的缺陷。3、主要机具⑴、常用工具扳手（活动扳手、双头扳手、套筒扳手、梅花扳手），改锥（一字改锥、十字改锥），手电钻，冲击电钻，台钻，射钉枪，磨光机，交、直流电焊机（移动式），倒链（包括加长链倒链），木锤，拍板，麻绳等。⑵、测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠（磁力线坠）、角尺。4、作业条件⑴、通风管道的安装，宜在建筑围护结构施工完毕，安装部位的障碍物已清理，地面无杂物的条件下进行；通风系统安装，宜在建筑物内部安装部位的地面做好，墙面抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。⑵、工艺设备安装完毕或设备基础已确定，设备的连接管等方位...
