管道工程施工工艺及要求

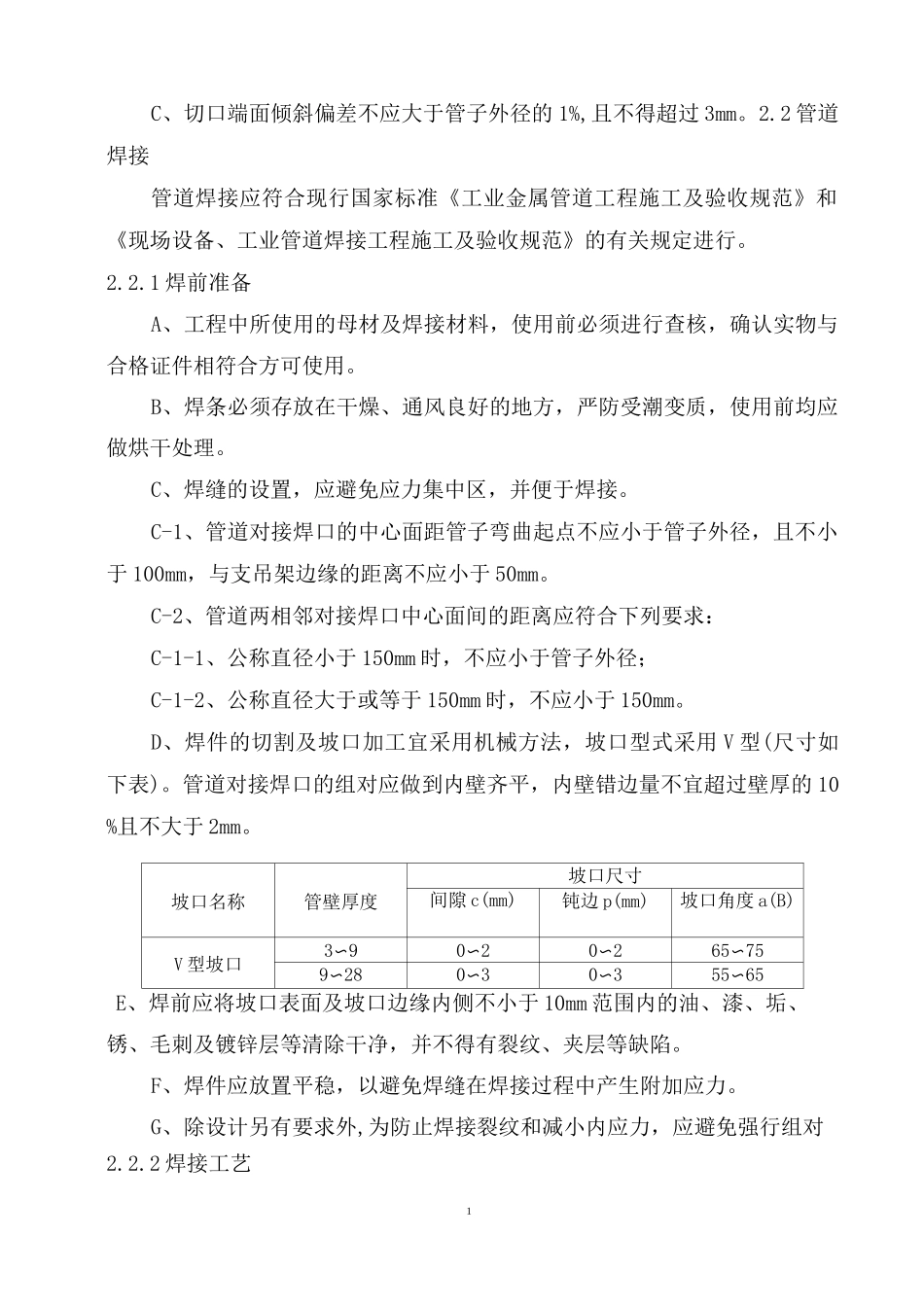

管道工程施工工艺及要求1．管道施工的一般规定：A、管道及设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。B、要合理安排施工程序，一般先装地下，后装地上；先装大口径管道,后装小口径管道，先装支、吊架，后装管道系统。C、各类管道在交叉安装时相碰，应按下列原则避让：小口径管让大口径管；有压力管道让无压力管道；一般管道让低温、高温管道。D、管道穿过基础，墙壁和楼板，应配合土建放置钢制套管，按设计要求和规范规定决定尺寸，管道焊缝不得设置在套管内，穿墙套管长度不得小于墙厚，穿楼板套管应高出楼面 50mm；穿过沉降缝时应采取防沉降措施。E、管道埋地时，要根据设计做好防腐工件。F、为保证空调器内的冷凝水能顺利的排除空调器机箱，必须按照空调器安装说明书中的要求在冷凝水的排除口设置存水弯（存水弯的高度必须符合说明书中的要求）。G、压力表安装时必须保证表盘是竖直安装的（即如果压力表安装在立管上时，必须在立管上接水平短管后打弯接上翻短管后接压力表）。H、机房管道、立管的最高处及形成门字框的管段最高处必须接自动排气阀，自动排气阀前必须装同口径的手动阀门。2．钢管焊接（法兰连接）施工工艺2.1 钢管切割：A、钢管宜采用机械方法切割，当采用氧乙炔火焰切割时，必须保证尺寸正确和表面平整；B、管子切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑。1C、切口端面倾斜偏差不应大于管子外径的 1%,且不得超过 3mm。2.2 管道焊接管道焊接应符合现行国家标准《工业金属管道工程施工及验收规范》和《现场设备、工业管道焊接工程施工及验收规范》的有关规定进行。2.2.1 焊前准备A、工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。B、焊条必须存放在干燥、通风良好的地方，严防受潮变质，使用前均应做烘干处理。C、焊缝的设置，应避免应力集中区，并便于焊接。C-1、管道对接焊口的中心面距管子弯曲起点不应小于管子外径，且不小于 100mm，与支吊架边缘的距离不应小于 50mm。C-2、管道两相邻对接焊口中心面间的距离应符合下列要求：C-1-1、公称直径小于 150mm 时，不应小于管子外径；C-1-2、公称直径大于或等于 150mm 时，不应小于 150mm。D、焊件的切割及坡口加工宜采用机械方法，坡口型式采用 V 型(尺寸如下表)。管道对接焊口的组对应做到内壁齐平，内壁错边量不宜超过壁厚的 10%且不大于 2mm。坡口名称管壁...
