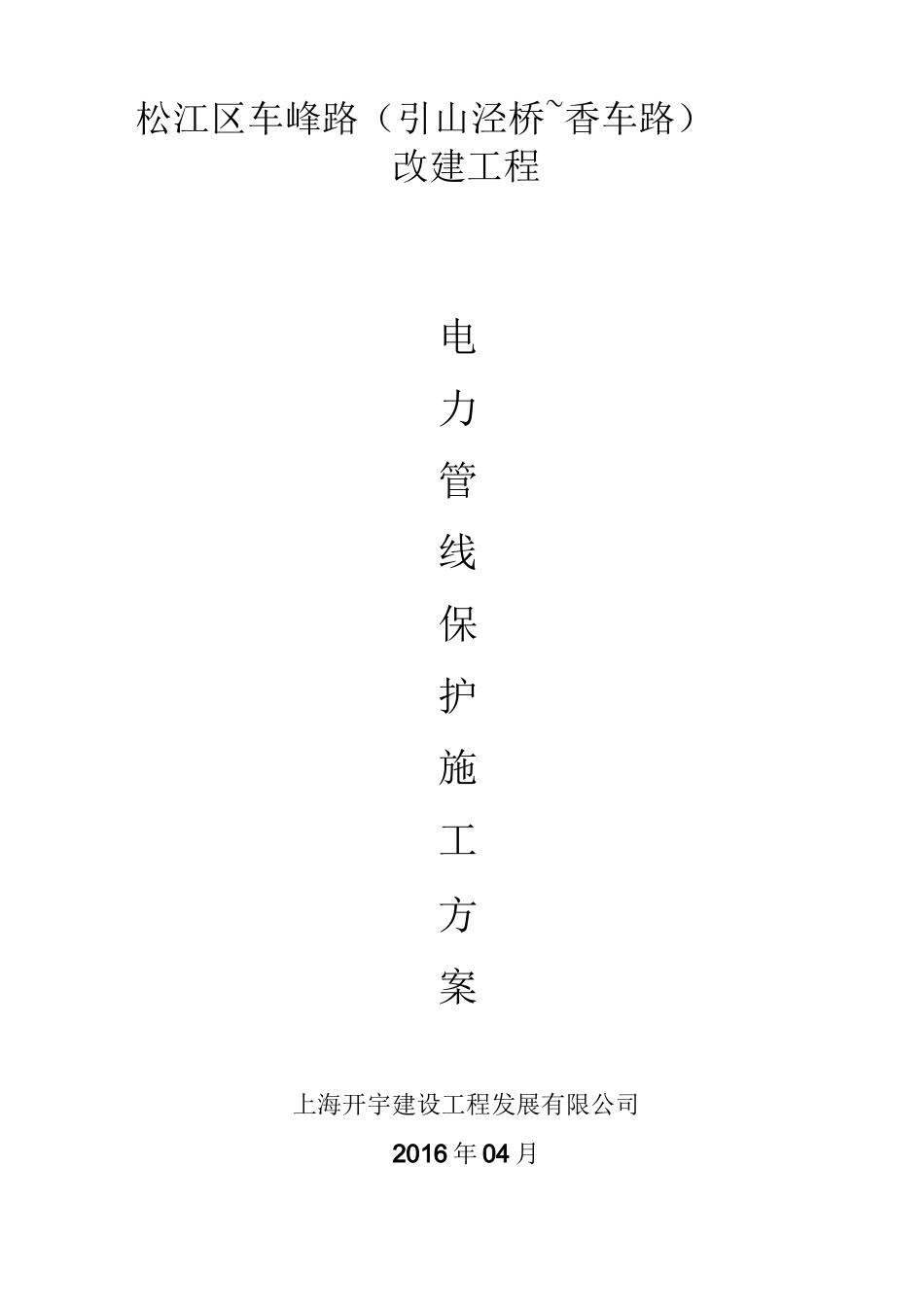

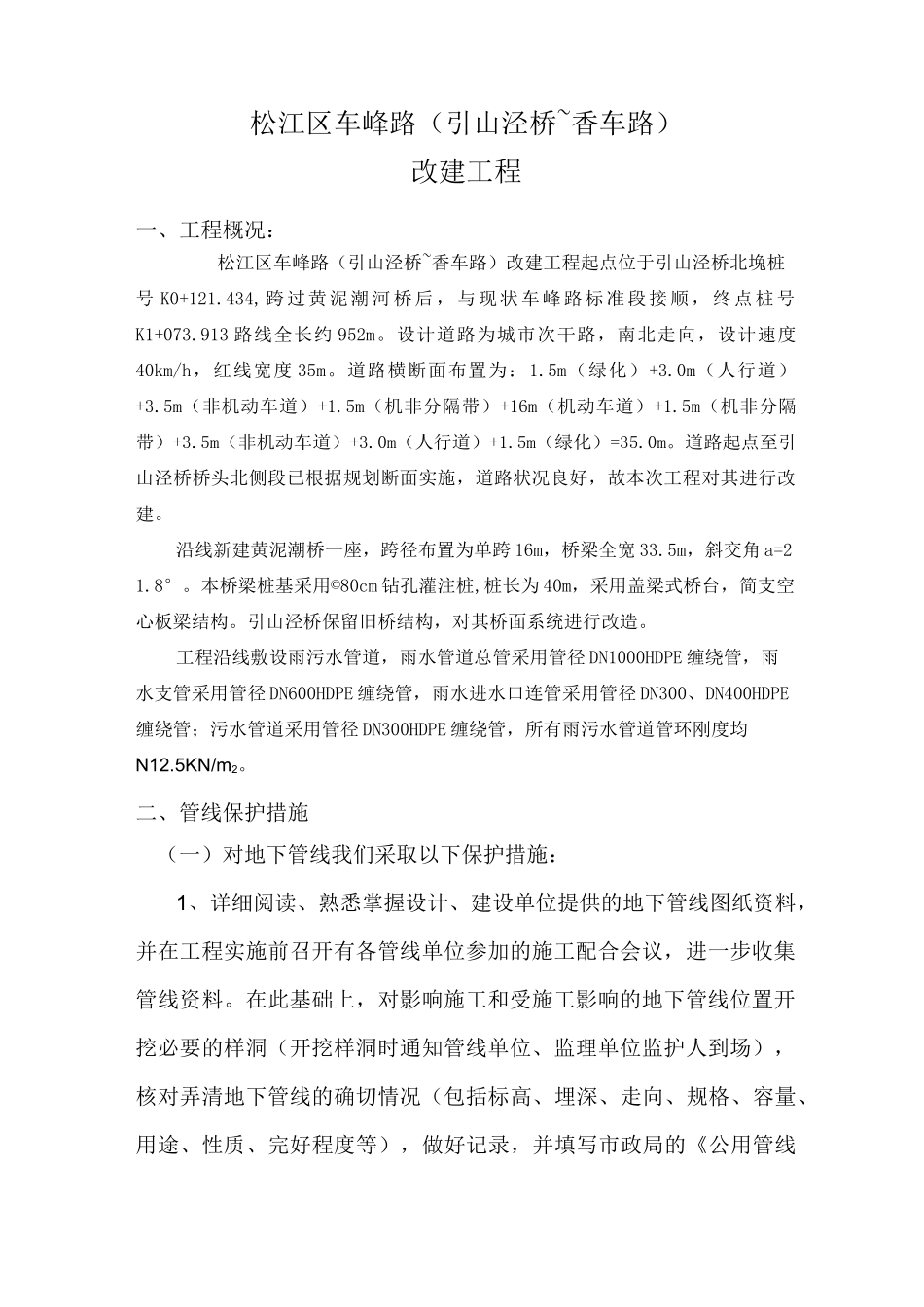

松江区车峰路（引山泾桥~香车路）改建工程电力管线保护施工方案上海开宇建设工程发展有限公司2016 年 04 月松江区车峰路（引山泾桥~香车路）改建工程一、工程概况：松江区车峰路（引山泾桥~香车路）改建工程起点位于引山泾桥北堍桩号 K0+121.434,跨过黄泥潮河桥后，与现状车峰路标准段接顺，终点桩号K1+073.913 路线全长约 952m。设计道路为城市次干路，南北走向，设计速度40km/h，红线宽度 35m。道路横断面布置为：1.5m（绿化）+3.0m（人行道）+3.5m（非机动车道）+1.5m（机非分隔带）+16m（机动车道）+1.5m（机非分隔带）+3.5m（非机动车道）+3.0m（人行道）+1.5m（绿化）=35.0m。道路起点至引山泾桥桥头北侧段已根据规划断面实施，道路状况良好，故本次工程对其进行改建。沿线新建黄泥潮桥一座，跨径布置为单跨 16m，桥梁全宽 33.5m，斜交角 a=21.8°。本桥梁桩基采用©80cm 钻孔灌注桩,桩长为 40m，采用盖梁式桥台，简支空心板梁结构。引山泾桥保留旧桥结构，对其桥面系统进行改造。工程沿线敷设雨污水管道，雨水管道总管采用管径 DN1000HDPE 缠绕管，雨水支管采用管径 DN600HDPE 缠绕管，雨水进水口连管采用管径 DN300、DN400HDPE缠绕管；污水管道采用管径 DN300HDPE 缠绕管，所有雨污水管道管环刚度均N12.5KN/m2。二、管线保护措施（一）对地下管线我们采取以下保护措施：1、详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开有各管线单位参加的施工配合会议，进一步收集管线资料。在此基础上，对影响施工和受施工影响的地下管线位置开挖必要的样洞（开挖样洞时通知管线单位、监理单位监护人到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录，并填写市政局的《公用管线施工配合业务联系单》，双方签字认可，由建设单位见证，项目经理部配制专职管线员，全面负责管线的勘测保护工作。2、开工前，与有关部门一起召开地下管线配合会议，摸清本标段内各种管线的分布情况，办好各管线单位的绿卡并进行现场交底，定期进行安全教育，使施工人员从思想上认识到管线畅通的重要性及管线不通带来的损失及危害。3、在编制施工组织设计时，把保护地下管线工作列为施工组织设计的主要内容之一，并在施工总平面布置图上标明影响施工和受施工影响的地下管线。4、施工前，在现场对各种管线做好标记，同时做好记录，向操作人员做好交底工作，填好管...
