锂电池储能系统技术要求

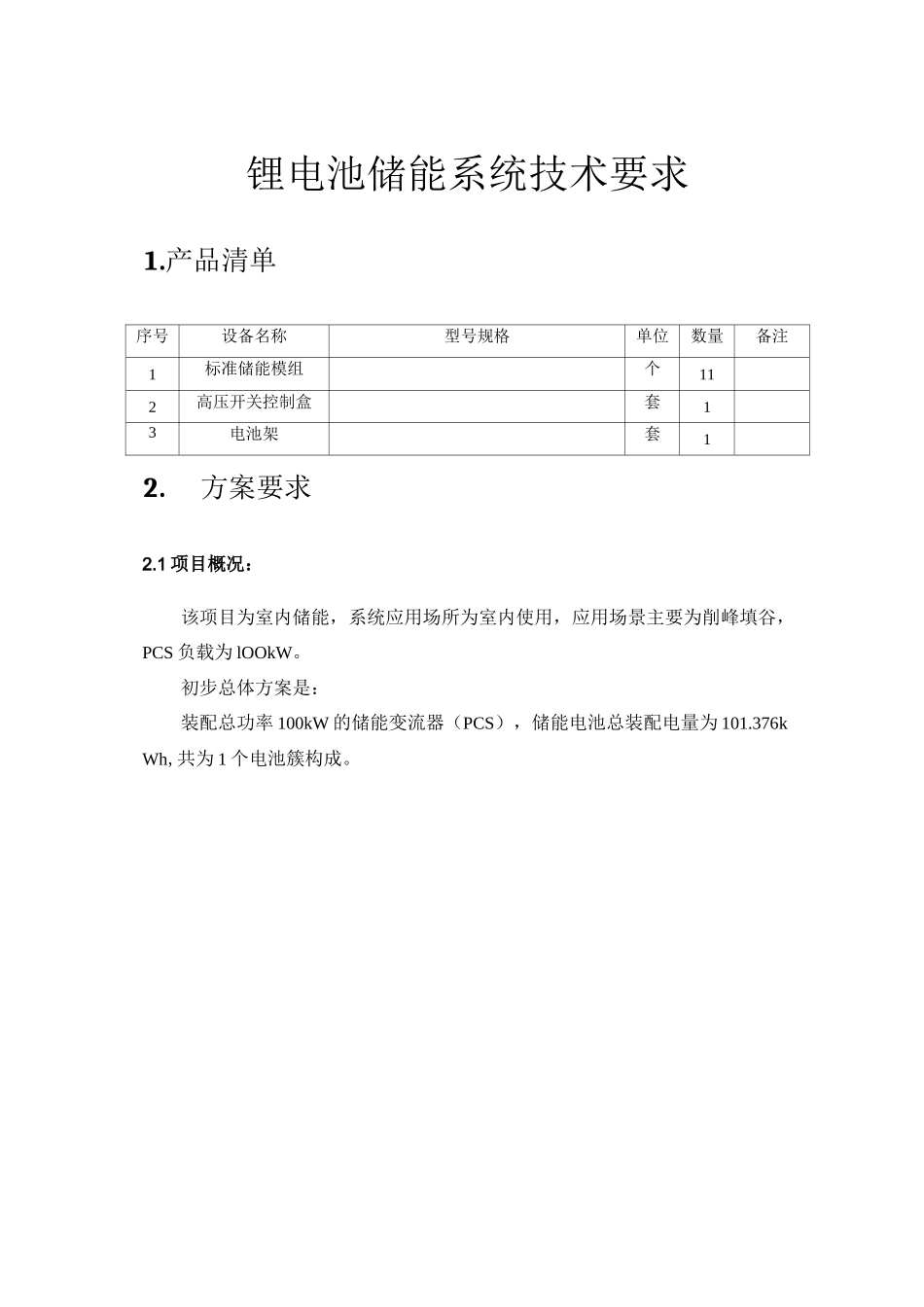

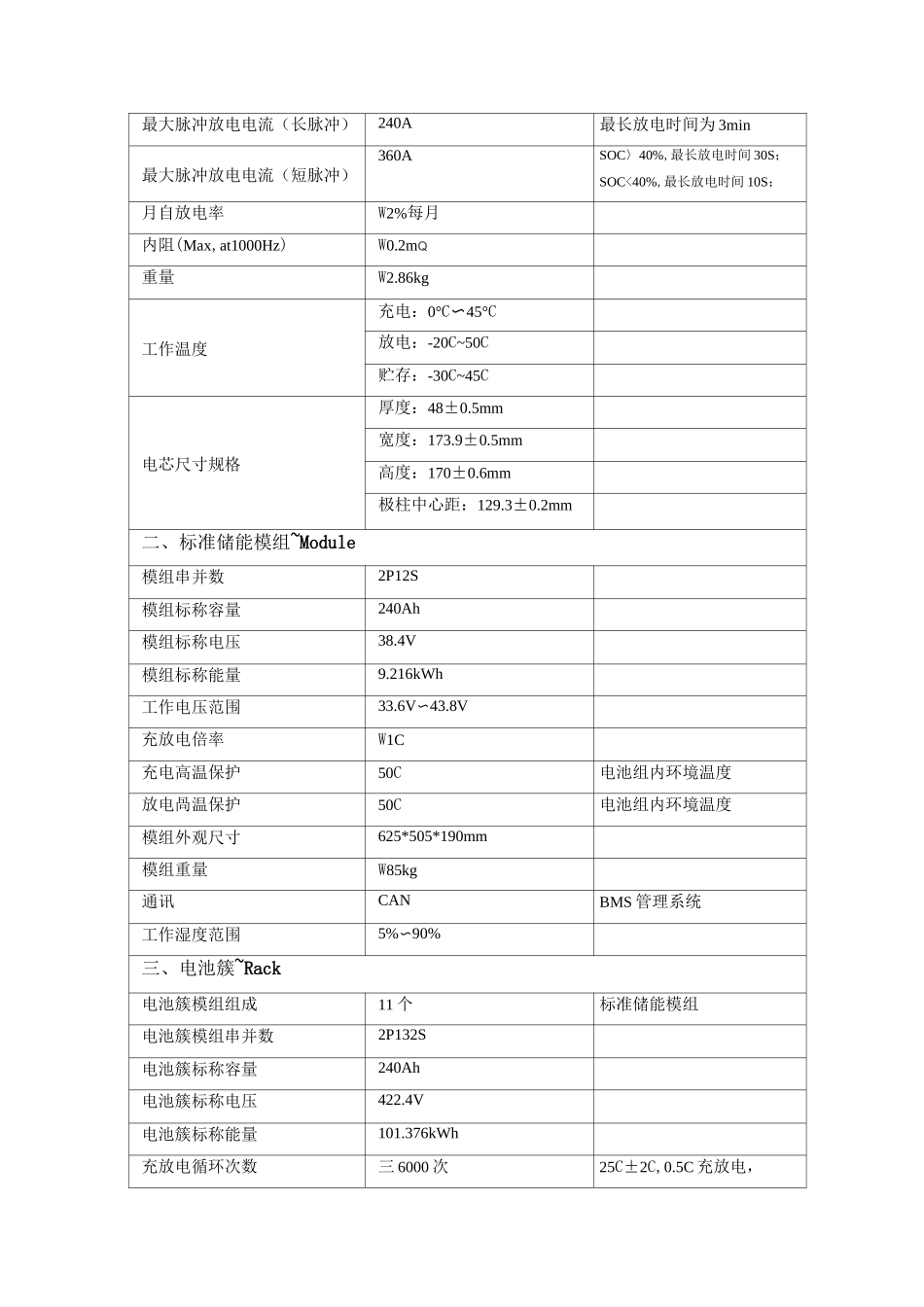

锂电池储能系统技术要求1.产品清单序号设备名称型号规格单位数量备注1标准储能模组个112高压开关控制盒套13电池架套12.方案要求2.1 项目概况：该项目为室内储能，系统应用场所为室内使用，应用场景主要为削峰填谷，PCS 负载为 lOOkW。初步总体方案是：装配总功率 100kW 的储能变流器（PCS），储能电池总装配电量为 101.376kWh,共为 1 个电池簇构成。电负0・4kV母线储能2.2 系统拓扑图:2.3 储能电池：(1)电芯性能电芯采用磷酸铁锂电芯，容量 120Ah，标称电压 3.2V，电芯月自放电率<2%，电芯需通过 GBT31484-2015、GBT31485-2015 和 GBT31486-2015 国家强检测试，安全性能符合国家标准。详细参数见电芯规格书。基本特性参数备注一、单体电芯~Cell电芯类型磷酸铁锂电芯容量120Ah电芯额定电压3.2V最大充电电压3.65V放电截止电压2.5V标准充电电流120A标准放电电流120A最大脉冲放电电流（长脉冲）240A最长放电时间为 3min最大脉冲放电电流（短脉冲）360ASOC〉40%,最长放电时间 30S；SOC<40%,最长放电时间 10S；月自放电率W2%每月内阻(Max,at1000Hz)W0.2mQ重量W2.86kg工作温度充电：0°C〜45°C放电：-20C~50C贮存：-30C~45C电芯尺寸规格厚度：48±0.5mm宽度：173.9±0.5mm高度：170±0.6mm极柱中心距：129.3±0.2mm二、标准储能模组~Module模组串并数2P12S模组标称容量240Ah模组标称电压38.4V模组标称能量9.216kWh工作电压范围33.6V〜43.8V充放电倍率W1C充电高温保护50C电池组内环境温度放电咼温保护50C电池组内环境温度模组外观尺寸625*505*190mm模组重量W85kg通讯CANBMS 管理系统工作湿度范围5%〜90%三、电池簇~Rack电池簇模组组成11 个标准储能模组电池簇模组串并数2P132S电池簇标称容量240Ah电池簇标称电压422.4V电池簇标称能量101.376kWh充放电循环次数三 6000 次25C±2C,0.5C 充放电，90%DOD,容量降到初始容量的 80%。工作电压范围369.6V〜481.8V过充保护电压3.65V任一只电芯过充恢复电压3.5V单支电芯过放保护电压2.8V任一只电芯过放恢复电压3.2V单支电芯充放电倍率>1C电量指示0-100%电量按照 SOC 值参数来指示充电高温保护50°C电池组内环境温度放电咼温保护50°C电池组内环境温度电池簇外观尺寸宽 136X 深 510X 高 mm电池簇重量约 1150kg通讯CAN 和 485BMS 均衡策略被动均衡工作湿度范围5%〜90%2.4BMS 功能要求1）模拟量测量功能：能实时测量单体电压、温度，测量电池组端电压、电流等参数。确保电池安全、...
