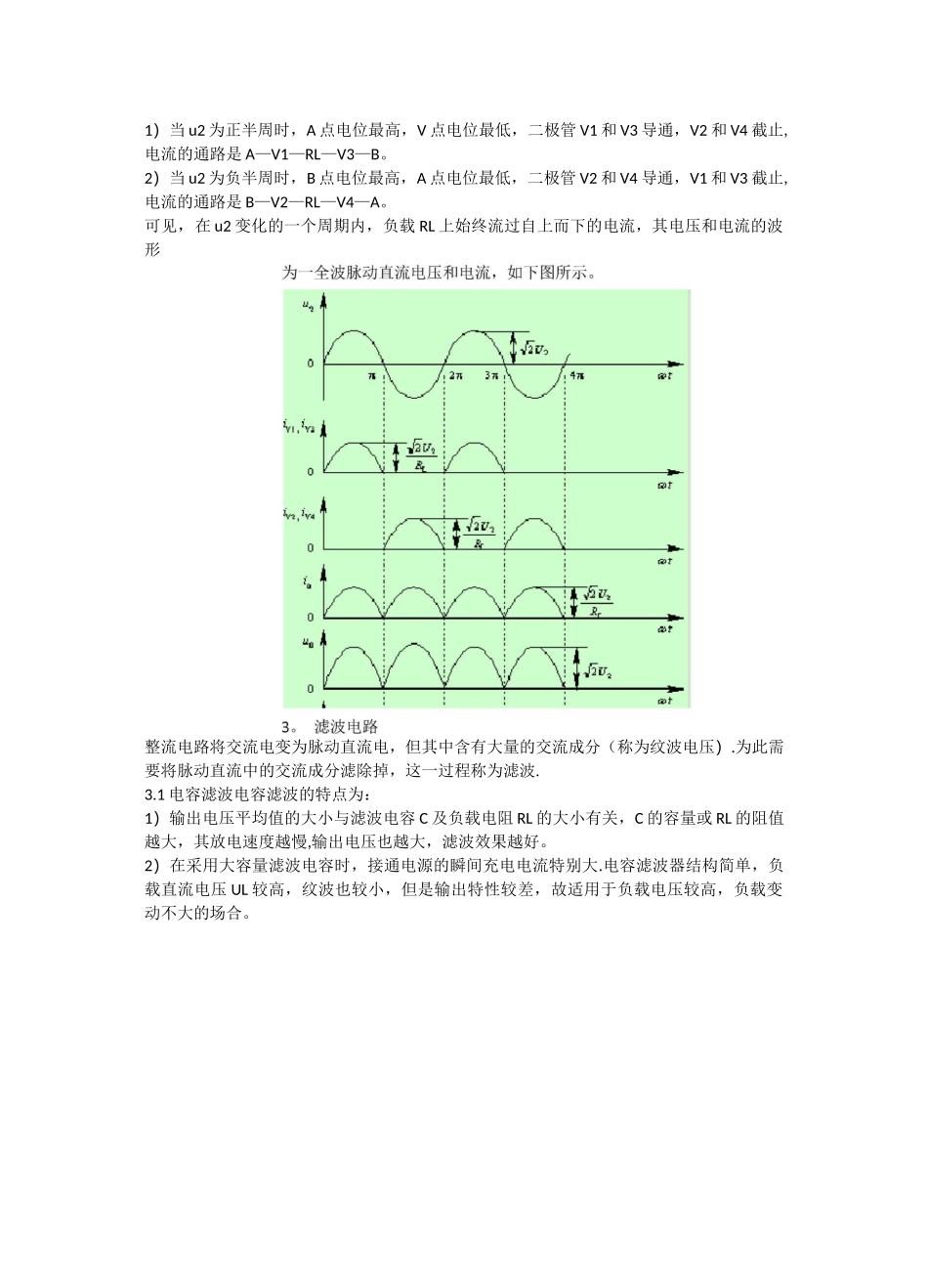

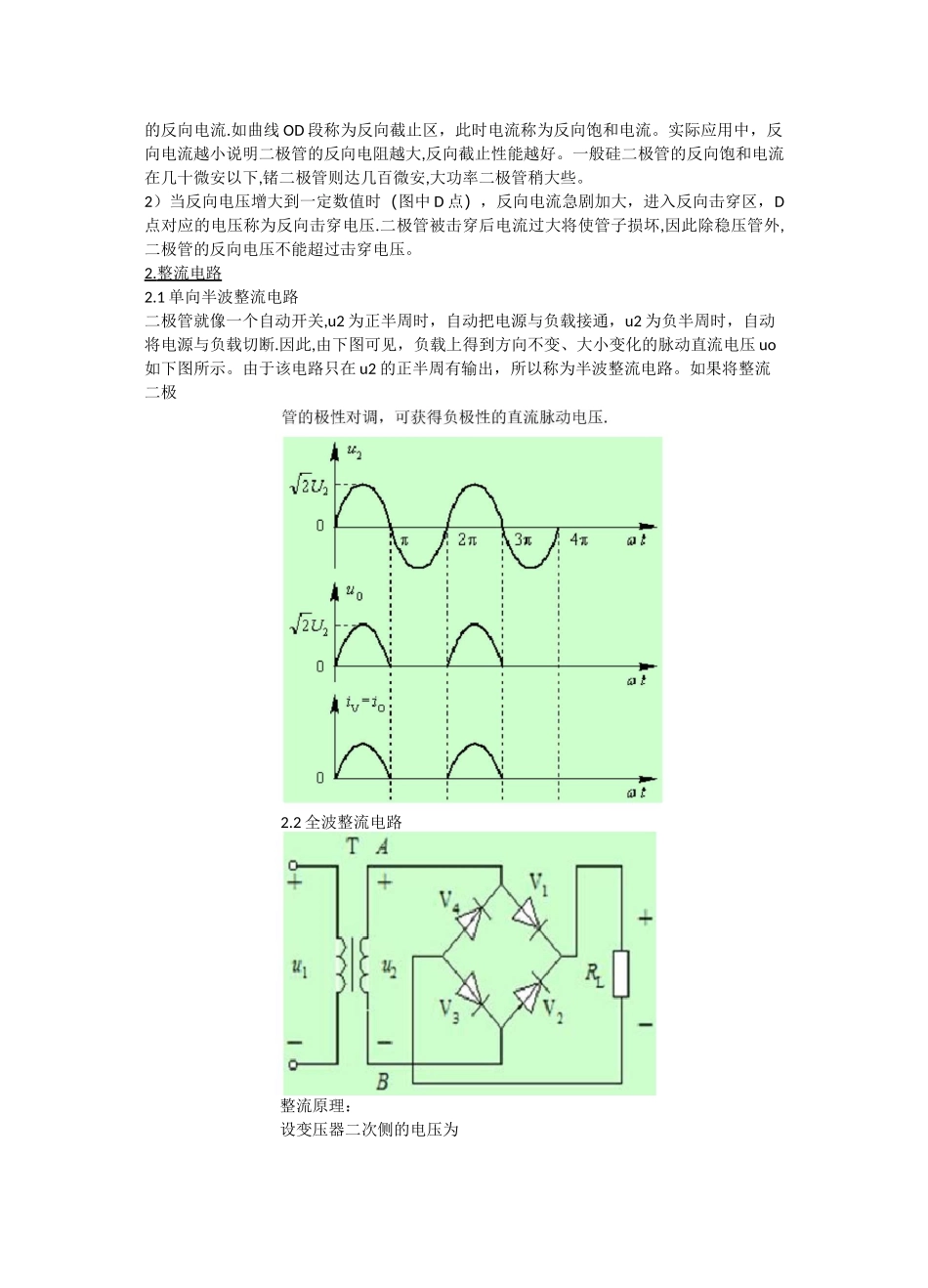

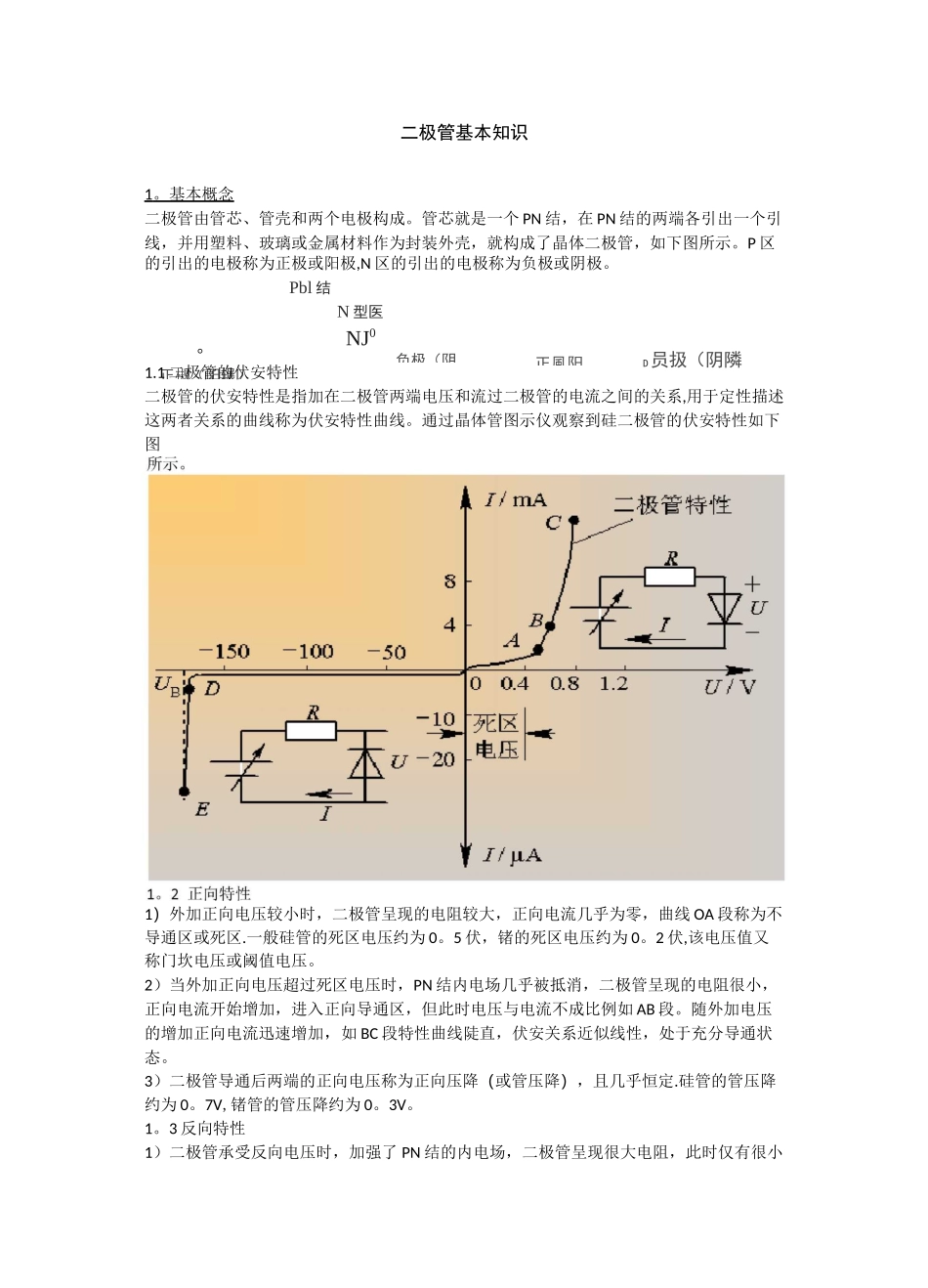

°正槻（阳辗〉NJ0负极（阴正風阳D员扱（阴隣二极管基本知识1 。基本概念 二极管由管芯、管壳和两个电极构成。管芯就是一个 PN 结，在 PN 结的两端各引出一个引线，并用塑料、玻璃或金属材料作为封装外壳，就构成了晶体二极管，如下图所示。P 区的引出的电极称为正极或阳极,N 区的引出的电极称为负极或阴极。Pbl 结N 型医1.1 二极管的伏安特性二极管的伏安特性是指加在二极管两端电压和流过二极管的电流之间的关系,用于定性描述这两者关系的曲线称为伏安特性曲线。通过晶体管图示仪观察到硅二极管的伏安特性如下图1）外加正向电压较小时，二极管呈现的电阻较大，正向电流几乎为零，曲线 OA 段称为不导通区或死区.一般硅管的死区电压约为 0。5 伏，锗的死区电压约为 0。2 伏,该电压值又称门坎电压或阈值电压。2）当外加正向电压超过死区电压时，PN 结内电场几乎被抵消，二极管呈现的电阻很小，正向电流开始增加，进入正向导通区，但此时电压与电流不成比例如 AB 段。随外加电压的增加正向电流迅速增加，如 BC 段特性曲线陡直，伏安关系近似线性，处于充分导通状态。3）二极管导通后两端的正向电压称为正向压降（或管压降），且几乎恒定.硅管的管压降约为 0。7V,锗管的管压降约为 0。3V。1。3 反向特性1）二极管承受反向电压时，加强了 PN 结的内电场，二极管呈现很大电阻，此时仅有很小的反向电流.如曲线 OD 段称为反向截止区，此时电流称为反向饱和电流。实际应用中，反向电流越小说明二极管的反向电阻越大,反向截止性能越好。一般硅二极管的反向饱和电流在几十微安以下,锗二极管则达几百微安,大功率二极管稍大些。2）当反向电压增大到一定数值时（图中 D 点），反向电流急剧加大，进入反向击穿区，D点对应的电压称为反向击穿电压.二极管被击穿后电流过大将使管子损坏,因此除稳压管外,二极管的反向电压不能超过击穿电压。2. 整流电路 2.1 单向半波整流电路二极管就像一个自动开关,u2 为正半周时，自动把电源与负载接通，u2 为负半周时，自动将电源与负载切断.因此,由下图可见，负载上得到方向不变、大小变化的脉动直流电压 uo如下图所示。由于该电路只在 u2 的正半周有输出，所以称为半波整流电路。如果将整流二极2.2 全波整流电路整流原理：设变压器二次侧的电压为1）当 u2 为正半周时，A 点电位最高，V 点电位最低，二极管 V1 和 V3 导通，V2 和 V4 截止,电流的通路是 A—V1—RL—V3—B。2...
