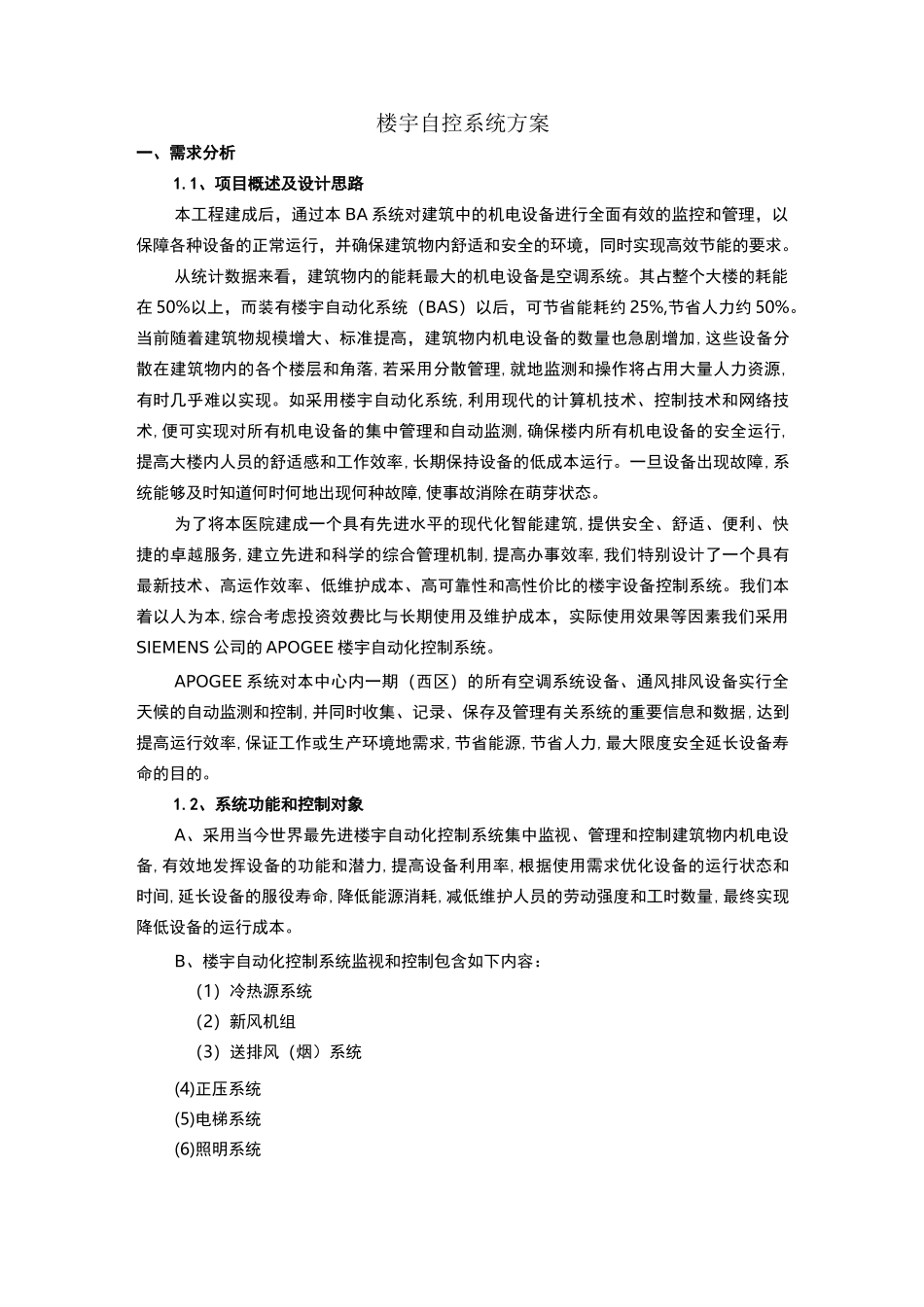

楼宇自控系统方案一、需求分析1.1、项目概述及设计思路本工程建成后，通过本 BA 系统对建筑中的机电设备进行全面有效的监控和管理，以保障各种设备的正常运行，并确保建筑物内舒适和安全的环境，同时实现高效节能的要求。从统计数据来看，建筑物内的能耗最大的机电设备是空调系统。其占整个大楼的耗能在 50%以上，而装有楼宇自动化系统（BAS）以后，可节省能耗约 25%,节省人力约 50%。当前随着建筑物规模增大、标准提高，建筑物内机电设备的数量也急剧增加,这些设备分散在建筑物内的各个楼层和角落,若采用分散管理,就地监测和操作将占用大量人力资源,有时几乎难以实现。如采用楼宇自动化系统,利用现代的计算机技术、控制技术和网络技术,便可实现对所有机电设备的集中管理和自动监测,确保楼内所有机电设备的安全运行,提高大楼内人员的舒适感和工作效率,长期保持设备的低成本运行。一旦设备出现故障,系统能够及时知道何时何地出现何种故障,使事故消除在萌芽状态。为了将本医院建成一个具有先进水平的现代化智能建筑,提供安全、舒适、便利、快捷的卓越服务,建立先进和科学的综合管理机制,提高办事效率,我们特别设计了一个具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的楼宇设备控制系统。我们本着以人为本,综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素我们采用SIEMENS 公司的 APOGEE 楼宇自动化控制系统。APOGEE 系统对本中心内一期（西区）的所有空调系统设备、通风排风设备实行全天候的自动监测和控制,并同时收集、记录、保存及管理有关系统的重要信息和数据,达到提高运行效率,保证工作或生产环境地需求,节省能源,节省人力,最大限度安全延长设备寿命的目的。1.2、系统功能和控制对象A、采用当今世界最先进楼宇自动化控制系统集中监视、管理和控制建筑物内机电设备,有效地发挥设备的功能和潜力,提高设备利用率,根据使用需求优化设备的运行状态和时间,延长设备的服役寿命,降低能源消耗,减低维护人员的劳动强度和工时数量,最终实现降低设备的运行成本。B、楼宇自动化控制系统监视和控制包含如下内容：（1）冷热源系统（2）新风机组（3）送排风（烟）系统(4)正压系统(5)电梯系统(6)照明系统(7)给排水系统C、系统三层网络组成，包括管理级网路，楼宇级网路和现场总线组成。同层对等网络(PeertoPeer)通信的全开放网络结构。能够将第三方设备控制系统集成在一个统一的操作平台下。D、系统遵循了集中监视管理、分散...
