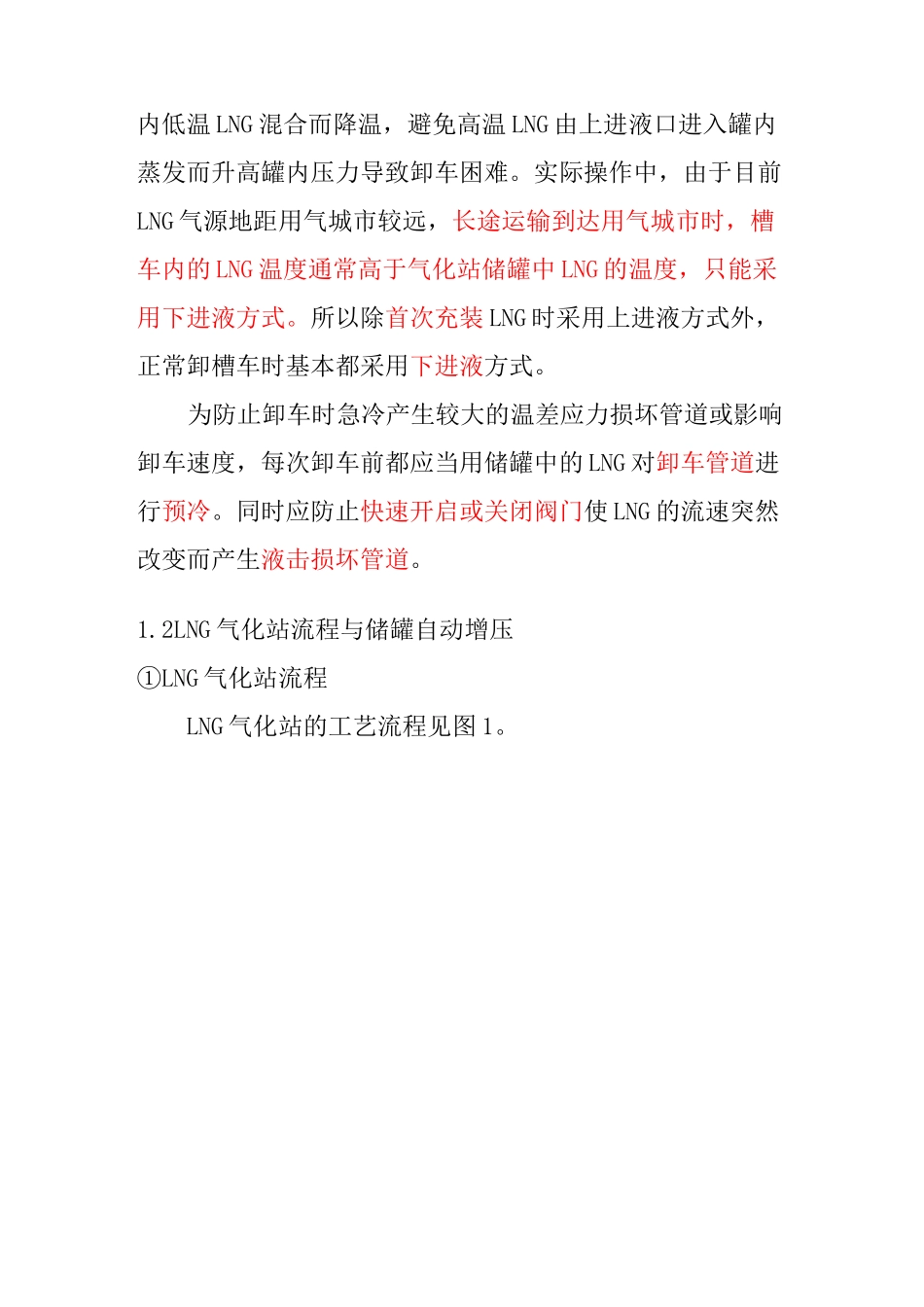

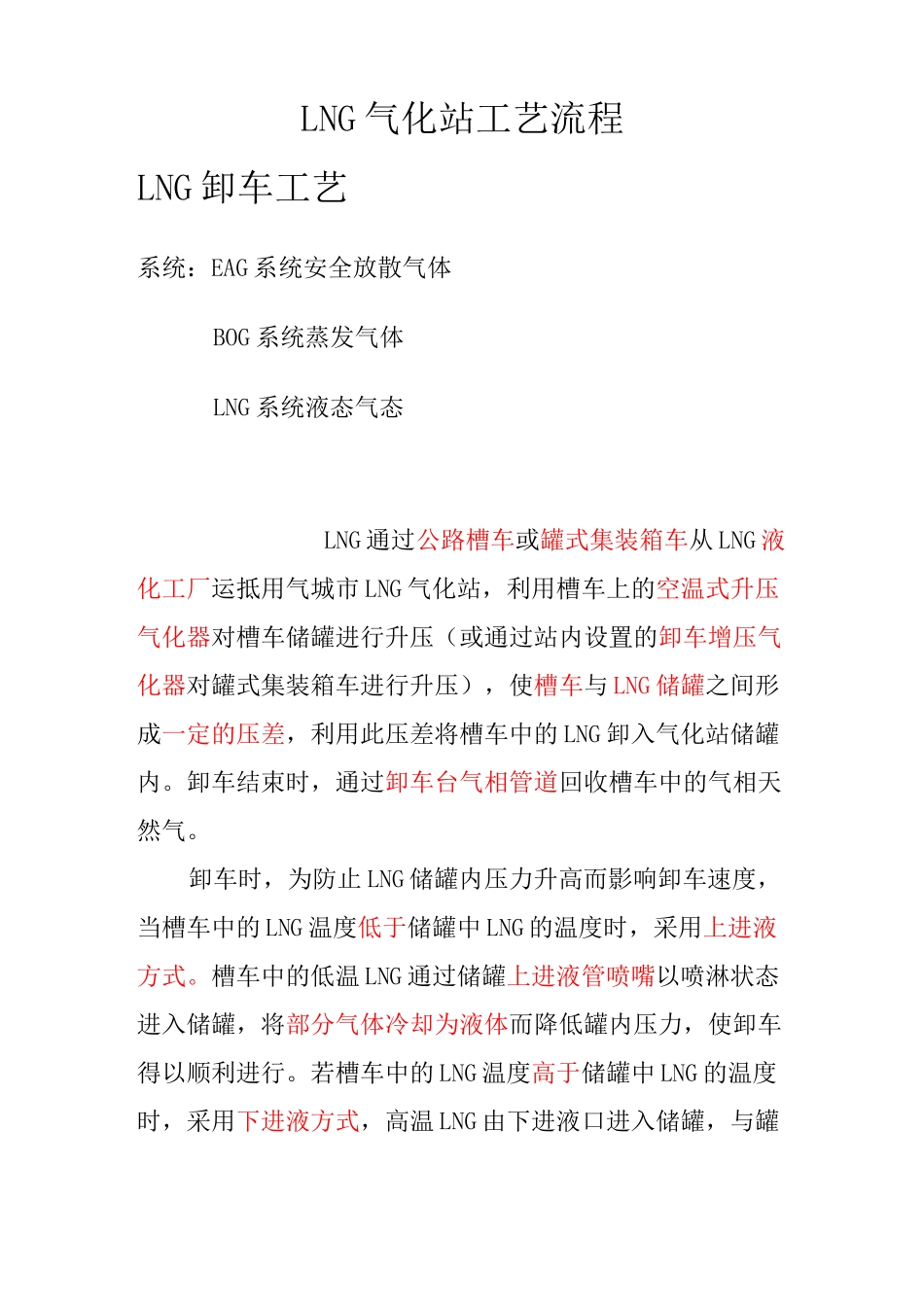

LNG 气化站工艺流程LNG 卸车工艺系统：EAG 系统安全放散气体BOG 系统蒸发气体LNG 系统液态气态LNG 通过公路槽车或罐式集装箱车从 LNG 液化工厂运抵用气城市 LNG 气化站，利用槽车上的空温式升压气化器对槽车储罐进行升压（或通过站内设置的卸车增压气化器对罐式集装箱车进行升压），使槽车与 LNG 储罐之间形成一定的压差，利用此压差将槽车中的 LNG 卸入气化站储罐内。卸车结束时，通过卸车台气相管道回收槽车中的气相天然气。卸车时，为防止 LNG 储罐内压力升高而影响卸车速度，当槽车中的 LNG 温度低于储罐中 LNG 的温度时，采用上进液方式。槽车中的低温 LNG 通过储罐上进液管喷嘴以喷淋状态进入储罐，将部分气体冷却为液体而降低罐内压力，使卸车得以顺利进行。若槽车中的 LNG 温度高于储罐中 LNG 的温度时，采用下进液方式，高温 LNG 由下进液口进入储罐，与罐内低温 LNG 混合而降温，避免高温 LNG 由上进液口进入罐内蒸发而升高罐内压力导致卸车困难。实际操作中，由于目前LNG 气源地距用气城市较远，长途运输到达用气城市时，槽车内的 LNG 温度通常高于气化站储罐中 LNG 的温度，只能采用下进液方式。所以除首次充装 LNG 时采用上进液方式外，正常卸槽车时基本都采用下进液方式。为防止卸车时急冷产生较大的温差应力损坏管道或影响卸车速度，每次卸车前都应当用储罐中的 LNG 对卸车管道进行预冷。同时应防止快速开启或关闭阀门使 LNG 的流速突然改变而产生液击损坏管道。1.2LNG 气化站流程与储罐自动增压①LNG 气化站流程LNG 气化站的工艺流程见图 1。p*[BOC_MK|空进图 1 城市 LNG 气化站工艺流程② 储罐自动增压与 LNG 气化靠压力推动，LNG 从储罐流向空温式气化器，气化为气态天然气后供应用户。随着储罐内 LNG 的流出，罐内压力不断降低，LNG 出罐速度逐渐变慢直至停止。因此，正常供气操作中必须不断向储罐补充气体，将罐内压力维持在一定范围内，才能使 LNG 气化过程持续下去。储罐的增压是利用自动增压调节阀和自增压空温式气化器实现的。当储罐内压力riitirgVSUA區"川“2 鞋泗|—BlhbhiiH 驶悩卜r-EM斥空iU式吒化低于自动增压阀的设定开启值时，自动增压阀打开，储罐内LNG 靠液位差流入自增压空温式气化器（自增压空温式气化器的安装高度应低于储罐的最低液位），在自增压空温式气化器中 LNG 经过与空气换热气化成气态天然气，然后气态天然气流入储罐内，将储罐内...
