光缆工程施工设计方案

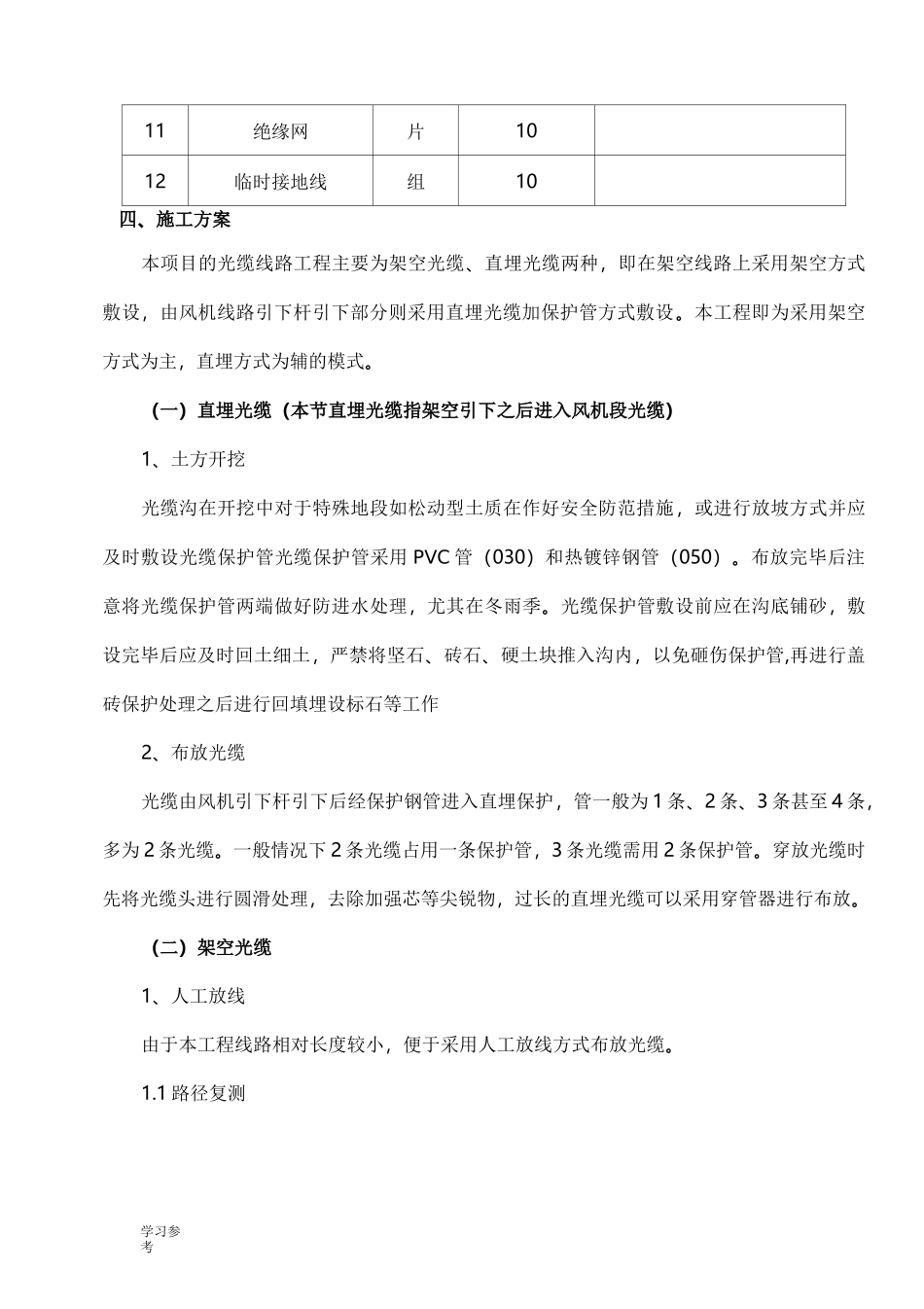

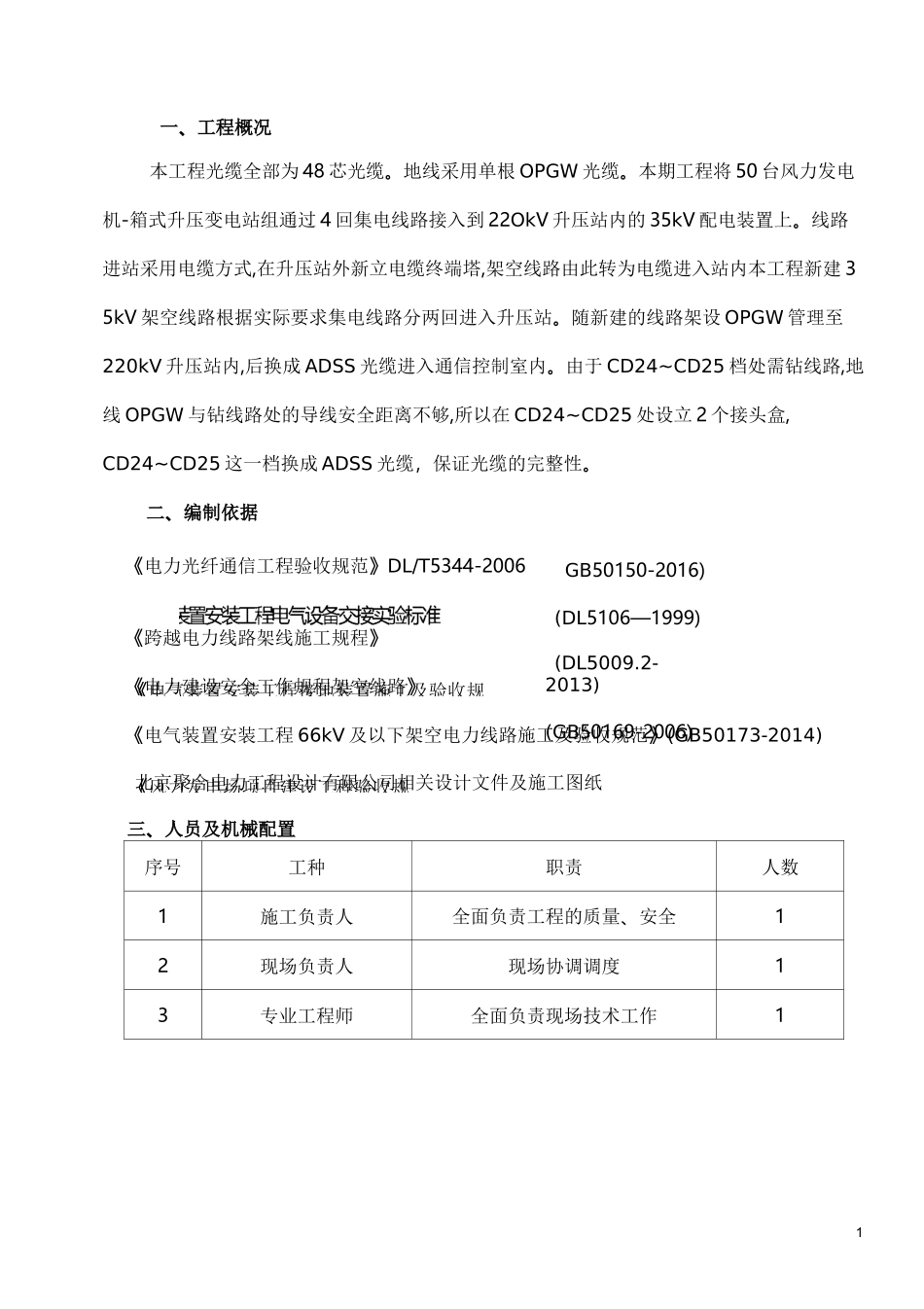

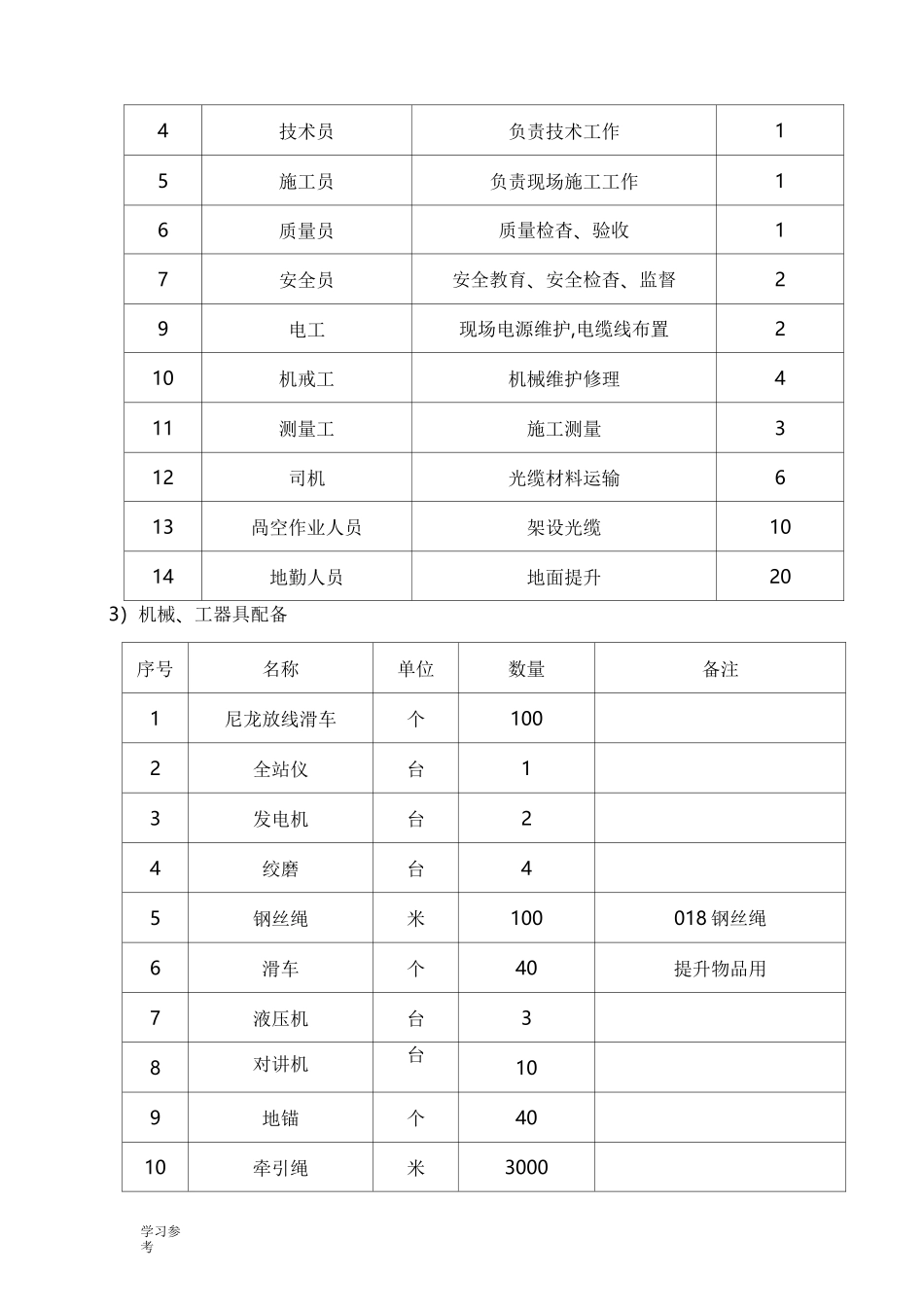

GB50150-2016)(DL5106—1999)(DL5009.2-2013)(GB50169-2006)(GB/T31997-201《电气装置安装工程接地装置施工及验收规《风力发电场项目建设工程验收规1一、工程概况本工程光缆全部为 48 芯光缆。地线采用单根 OPGW 光缆。本期工程将 50 台风力发电机-箱式升压变电站组通过 4 回集电线路接入到 22OkV 升压站内的 35kV 配电装置上。线路进站采用电缆方式,在升压站外新立电缆终端塔,架空线路由此转为电缆进入站内本工程新建 35kV 架空线路根据实际要求集电线路分两回进入升压站。随新建的线路架设 OPGW 管理至220kV 升压站内,后换成 ADSS 光缆进入通信控制室内。由于 CD24~CD25 档处需钻线路,地线 OPGW 与钻线路处的导线安全距离不够,所以在 CD24~CD25 处设立 2 个接头盒,CD24~CD25 这一档换成 ADSS 光缆，保证光缆的完整性。二、编制依据《电力光纤通信工程验收规范》DL/T5344-2006《跨越电力线路架线施工规程》《电力建设安全工作规程架空线路》《电气装置安装工程 66kV 及以下架空电力线路施工及验收规范》(GB50173-2014)北京聚合电力工程设计有限公司相关设计文件及施工图纸三、人员及机械配置序号工种职责人数1施工负责人全面负责工程的质量、安全12现场负责人现场协调调度13专业工程师全面负责现场技术工作1学习参考4技术员负责技术工作15施工员负责现场施工工作16质量员质量检杳、验收17安全员安全教育、安全检杳、监督29电工现场电源维护,电缆线布置210机戒工机械维护修理411测量工施工测量312司机光缆材料运输613咼空作业人员架设光缆1014地勤人员地面提升203）机械、工器具配备序号名称单位数量备注1尼龙放线滑车个1002全站仪台13发电机台24绞磨台45钢丝绳米100018 钢丝绳6滑车个40提升物品用7液压机台38对讲机台109地锚个4010牵引绳米3000学习参考11绝缘网片1012临时接地线组10四、施工方案本项目的光缆线路工程主要为架空光缆、直埋光缆两种，即在架空线路上采用架空方式敷设，由风机线路引下杆引下部分则采用直埋光缆加保护管方式敷设。本工程即为采用架空方式为主，直埋方式为辅的模式。（一）直埋光缆（本节直埋光缆指架空引下之后进入风机段光缆）1、土方开挖光缆沟在开挖中对于特殊地段如松动型土质在作好安全防范措施，或进行放坡方式并应及时敷设光缆保护管光缆保护管采用 PVC 管（030）和热镀锌钢管（050）。布放完毕后注意将光缆保护管两端做好防进水处理，尤其在冬雨季。光缆保护管敷设前应在...
