光伏系统设计技术方案

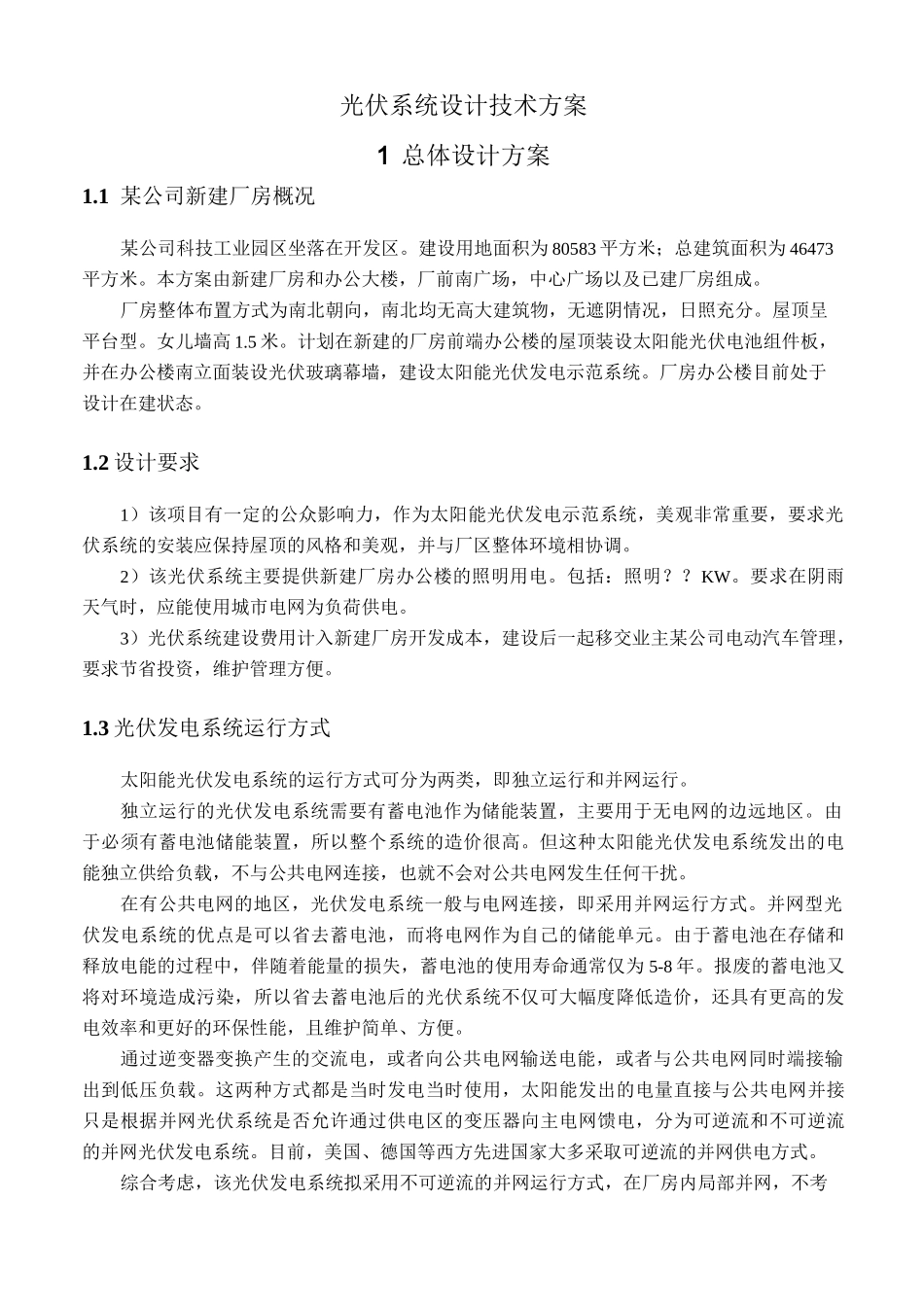

光伏系统设计技术方案1 总体设计方案1.1 某公司新建厂房概况某公司科技工业园区坐落在开发区。建设用地面积为 80583 平方米；总建筑面积为 46473平方米。本方案由新建厂房和办公大楼，厂前南广场，中心广场以及已建厂房组成。厂房整体布置方式为南北朝向，南北均无高大建筑物，无遮阴情况，日照充分。屋顶呈平台型。女儿墙高 1.5 米。计划在新建的厂房前端办公楼的屋顶装设太阳能光伏电池组件板，并在办公楼南立面装设光伏玻璃幕墙，建设太阳能光伏发电示范系统。厂房办公楼目前处于设计在建状态。1.2 设计要求1）该项目有一定的公众影响力，作为太阳能光伏发电示范系统，美观非常重要，要求光伏系统的安装应保持屋顶的风格和美观，并与厂区整体环境相协调。2）该光伏系统主要提供新建厂房办公楼的照明用电。包括：照明？？KW。要求在阴雨天气时，应能使用城市电网为负荷供电。3）光伏系统建设费用计入新建厂房开发成本，建设后一起移交业主某公司电动汽车管理，要求节省投资，维护管理方便。1.3 光伏发电系统运行方式太阳能光伏发电系统的运行方式可分为两类，即独立运行和并网运行。独立运行的光伏发电系统需要有蓄电池作为储能装置，主要用于无电网的边远地区。由于必须有蓄电池储能装置，所以整个系统的造价很高。但这种太阳能光伏发电系统发出的电能独立供给负载，不与公共电网连接，也就不会对公共电网发生任何干扰。在有公共电网的地区，光伏发电系统一般与电网连接，即采用并网运行方式。并网型光伏发电系统的优点是可以省去蓄电池，而将电网作为自己的储能单元。由于蓄电池在存储和释放电能的过程中，伴随着能量的损失，蓄电池的使用寿命通常仅为 5-8 年。报废的蓄电池又将对环境造成污染，所以省去蓄电池后的光伏系统不仅可大幅度降低造价，还具有更高的发电效率和更好的环保性能，且维护简单、方便。通过逆变器变换产生的交流电，或者向公共电网输送电能，或者与公共电网同时端接输出到低压负载。这两种方式都是当时发电当时使用，太阳能发出的电量直接与公共电网并接只是根据并网光伏系统是否允许通过供电区的变压器向主电网馈电，分为可逆流和不可逆流的并网光伏发电系统。目前，美国、德国等西方先进国家大多采取可逆流的并网供电方式。综合考虑，该光伏发电系统拟采用不可逆流的并网运行方式，在厂房内局部并网，不考虑将电能输入上级城市电网。采取局部并网运行方式提高了上级城市电网的安全性。预留可逆流并网运行功能...
