热处理作业指导书

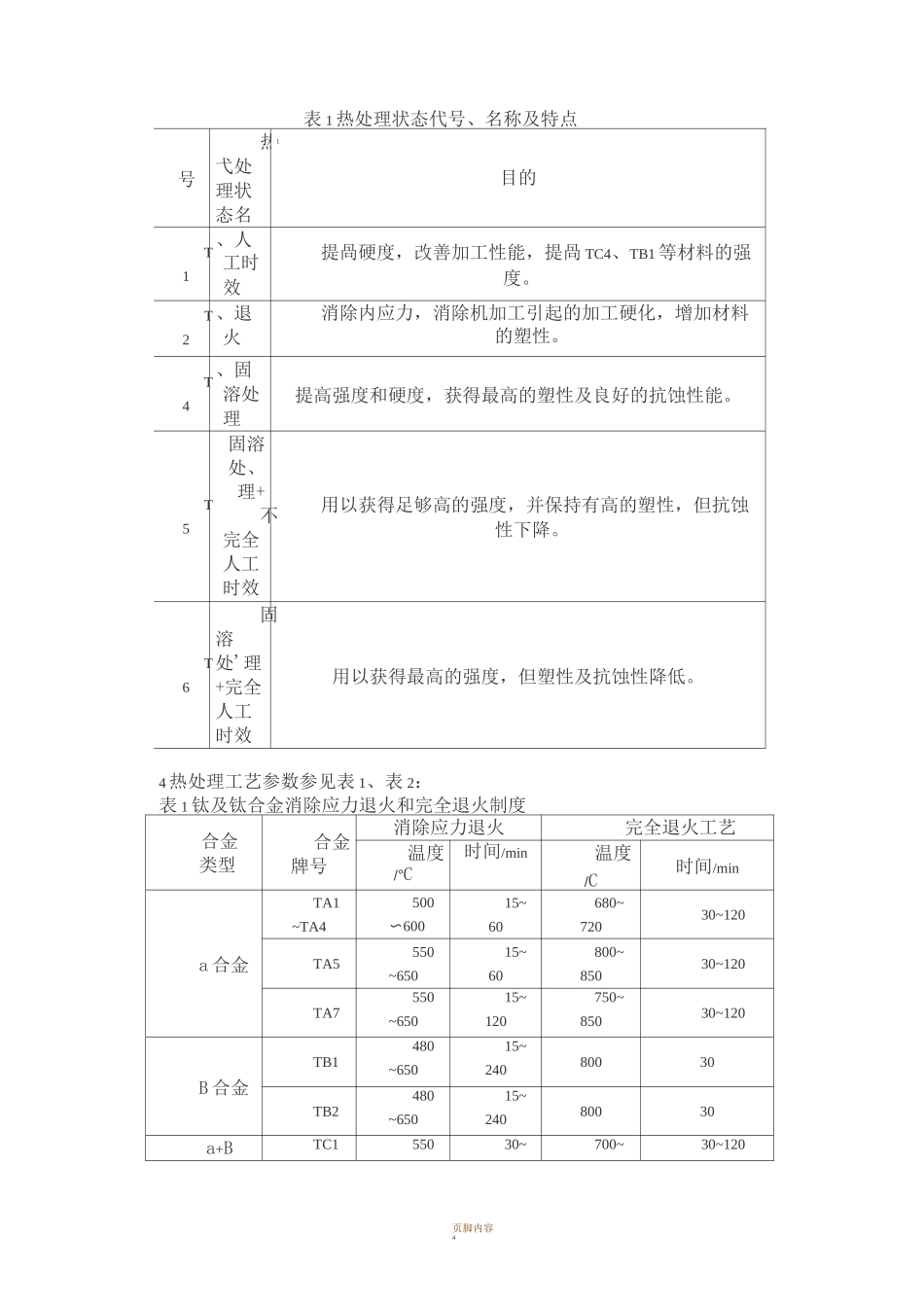

编版编审批页脚内容1热处理作业指导书号：本：制：核：准：发布日期：2016 年 07 月 27 日实施日期：2016 年 07 月 27 日页脚内容3热处理操作规程1 定义及其目的热处理就是选用某一热处理规范，控制加热速度，升到某一相应温度下保温一定时间以一定的速度冷却，改变其材料组织。其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。2 热处理工艺分类2.1 退火：2.1.1 定义：退火就是将材料加热到较高温度（一般 700£左右），保温一定时间，随炉冷却到室温的工艺。2.1.2 目的：消除内应力，稳定尺寸，减少变形，增大塑性。2.2 固溶处理：2.2.1 定义：固溶处理就是把材料加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却。2.2.2 目的：提高材料的强度和塑性，改善材料的耐腐蚀性能。2.3 时效处理：2.3.1 定义：时效处理就是将材料加热到某一温度，保温一定时间后出炉，在空气中缓慢冷却到室温的工艺。2.3.2 分类：2.3.2.1 不完全人工时效：它是采用比较低的时效温度或较短的保温时间，目的是为了获得优良的综合力学性能，即比较高的强度，良好的塑性和韧性。2.3.2.2 完全人工时效：它是采用较高的时效温度和较长的保温时间。目的：获得最大的硬度，即得到最高的抗拉强度。2.3.2.3 过时效：它是加热到更高温度下进行。目的：得到好的抗应力腐蚀性能或比较稳定的组织和几何尺寸。3 热处理状态代号及意义参见下表：页脚内容4表 1 热处理状态代号、名称及特点号热弋处理状态名称1目的T1、人工时效提咼硬度，改善加工性能，提咼 TC4、TB1 等材料的强度。T2、退火消除内应力，消除机加工引起的加工硬化，增加材料的塑性。T4、固溶处理提高强度和硬度，获得最高的塑性及良好的抗蚀性能。T5固溶处、理+不完全人工时效用以获得足够高的强度，并保持有高的塑性，但抗蚀性下降。T6固溶处'理+完全人工时效用以获得最高的强度，但塑性及抗蚀性降低。4 热处理工艺参数参见表 1、表 2：表 1 钛及钛合金消除应力退火和完全退火制度合金类型合金牌号消除应力退火完全退火工艺温度/°C时间/min温度/C时间/mina 合金TA1~TA4500〜60015~60680~72030~120TA5550~65015~60800~85030~120TA7550~65015~120750~85030~120B 合金TB1480~65015~24080030TB2480~65015~24080030a+BTC155030~700~30~120页脚内容5合金~65060750TC2550~65030~60700~75030~120TC3550~65030~240700~8...
