消防报警系统施工技术方案

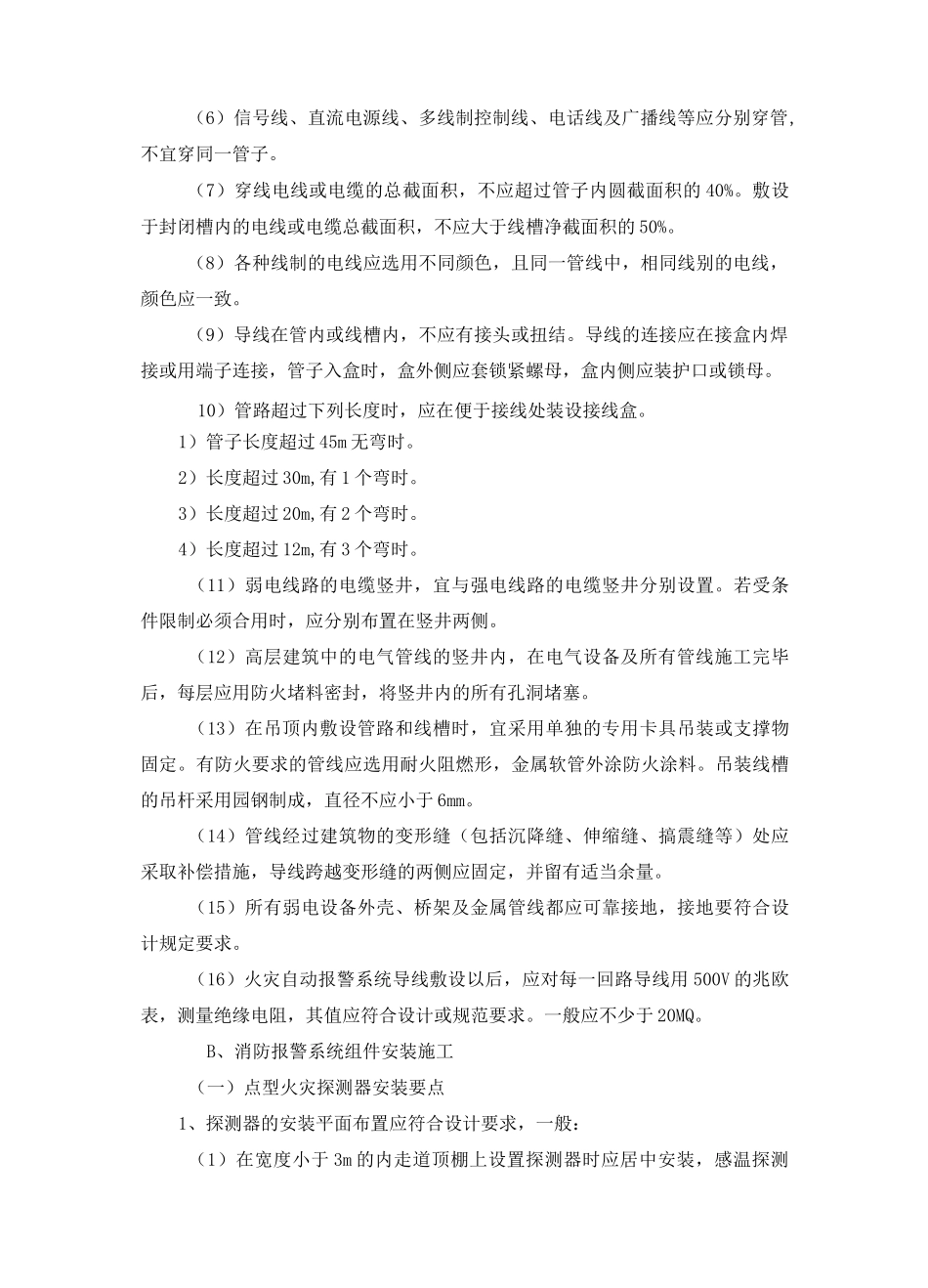

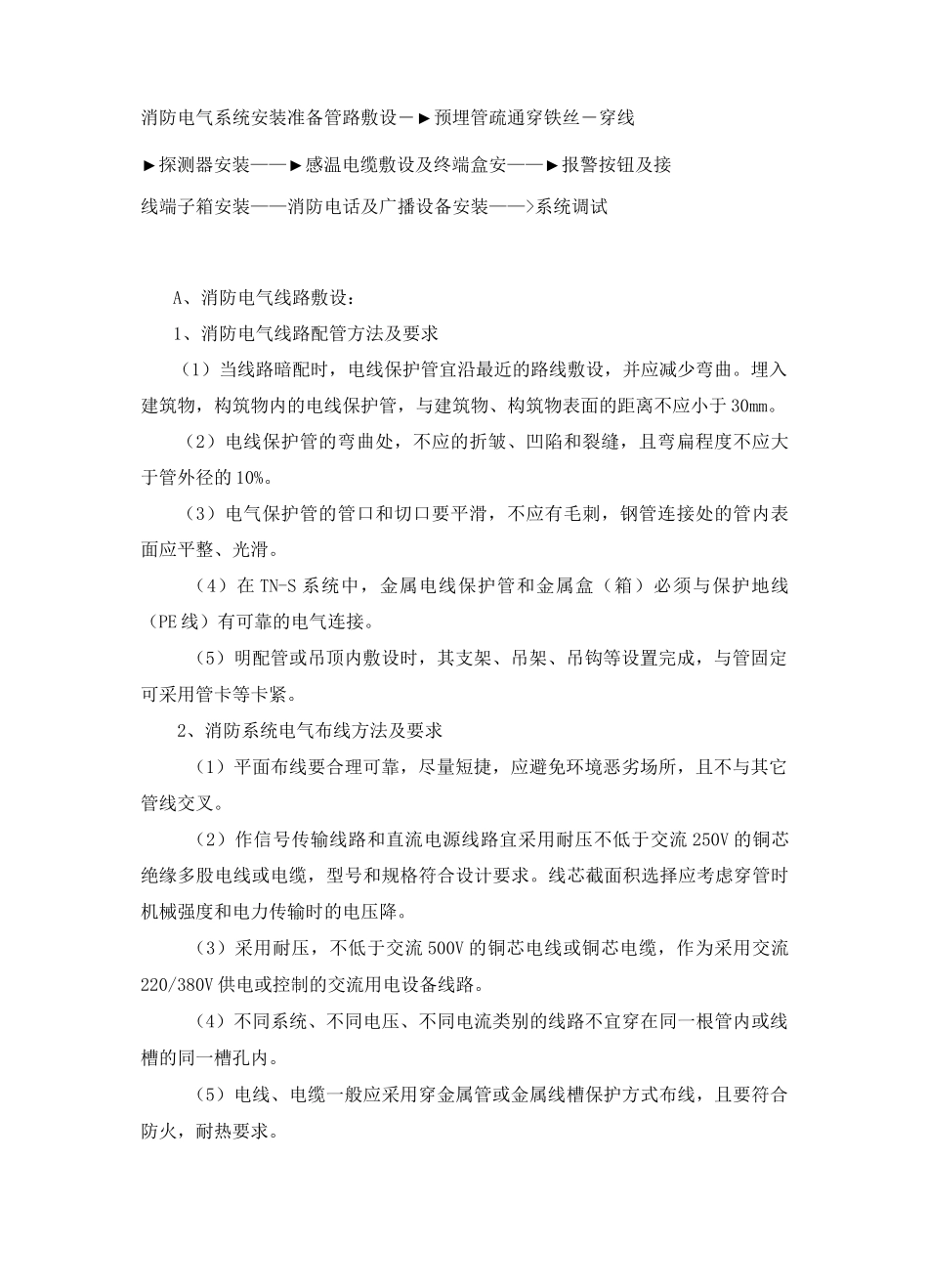

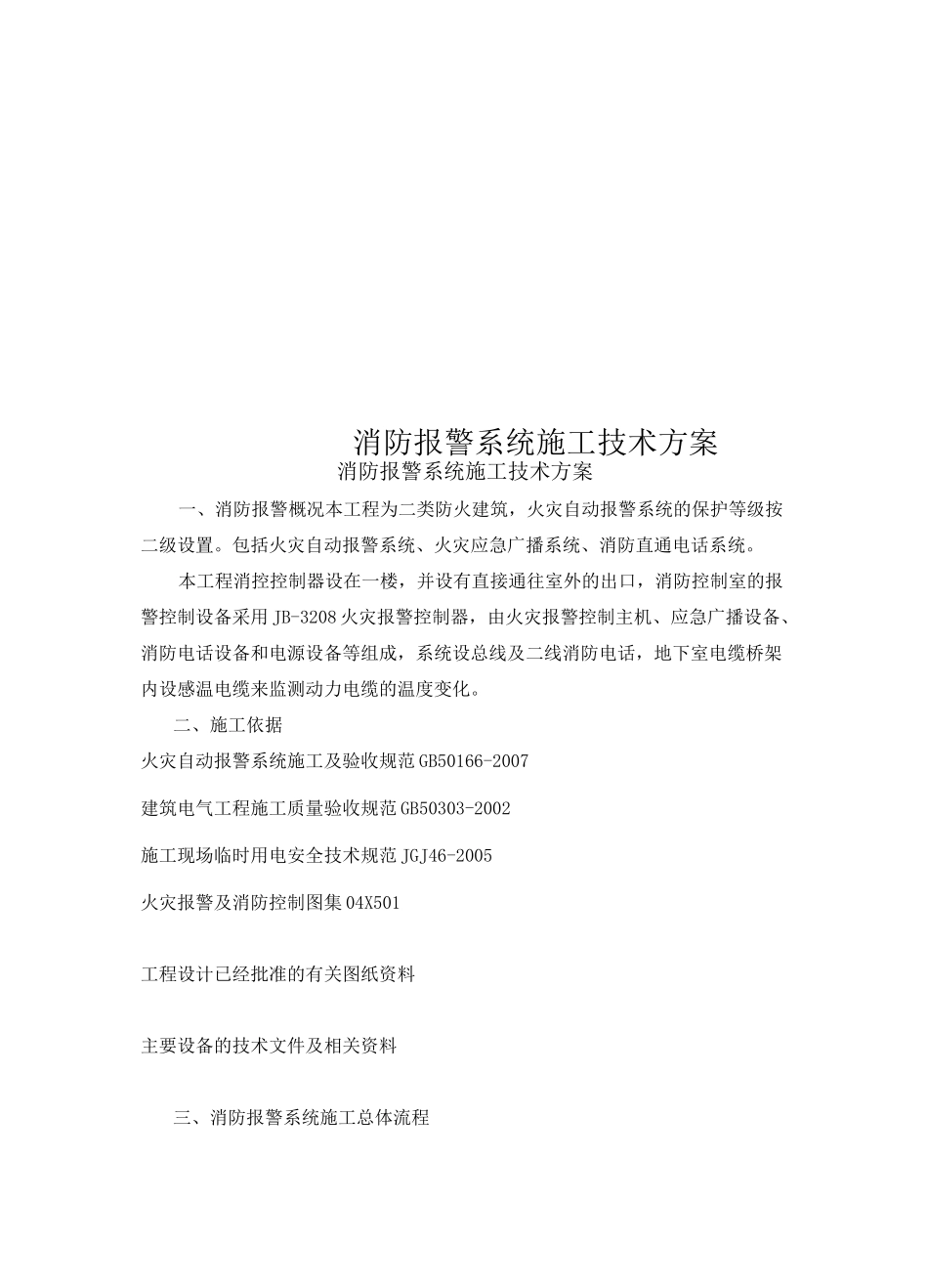

消防报警系统施工技术方案消防报警系统施工技术方案一、消防报警概况本工程为二类防火建筑，火灾自动报警系统的保护等级按二级设置。包括火灾自动报警系统、火灾应急广播系统、消防直通电话系统。本工程消控控制器设在一楼，并设有直接通往室外的出口，消防控制室的报警控制设备采用 JB-3208 火灾报警控制器，由火灾报警控制主机、应急广播设备、消防电话设备和电源设备等组成，系统设总线及二线消防电话，地下室电缆桥架内设感温电缆来监测动力电缆的温度变化。二、施工依据火灾自动报警系统施工及验收规范 GB50166-2007建筑电气工程施工质量验收规范 GB50303-2002施工现场临时用电安全技术规范 JGJ46-2005火灾报警及消防控制图集 04X501工程设计已经批准的有关图纸资料主要设备的技术文件及相关资料三、消防报警系统施工总体流程消防电气系统安装准备管路敷设―►预埋管疏通穿铁丝―穿线►探测器安装——►感温电缆敷设及终端盒安——►报警按钮及接线端子箱安装——消防电话及广播设备安装——>系统调试A、消防电气线路敷设：1、消防电气线路配管方法及要求（1）当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于 30mm。（2）电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10%。（3）电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。（4）在 TN-S 系统中，金属电线保护管和金属盒（箱）必须与保护地线（PE 线）有可靠的电气连接。（5）明配管或吊顶内敷设时，其支架、吊架、吊钩等设置完成，与管固定可采用管卡等卡紧。2、消防系统电气布线方法及要求（1）平面布线要合理可靠，尽量短捷，应避免环境恶劣场所，且不与其它管线交叉。（2）作信号传输线路和直流电源线路宜采用耐压不低于交流 250V 的铜芯绝缘多股电线或电缆，型号和规格符合设计要求。线芯截面积选择应考虑穿管时机械强度和电力传输时的电压降。（3）采用耐压，不低于交流 500V 的铜芯电线或铜芯电缆，作为采用交流220/380V 供电或控制的交流用电设备线路。（4）不同系统、不同电压、不同电流类别的线路不宜穿在同一根管内或线槽的同一槽孔内。（5）电线、电缆一般应采用穿金属管或金属线槽保护方式布线，且要符合防火，耐热要求。（6）信号线、直流电源线、多线制控制线、电话线及广播线等应分别穿管,不宜穿同一管子...
