冲压工艺知识

冲压工艺知识_第1页
冲压工艺知识_第2页
冲压工艺知识_第3页

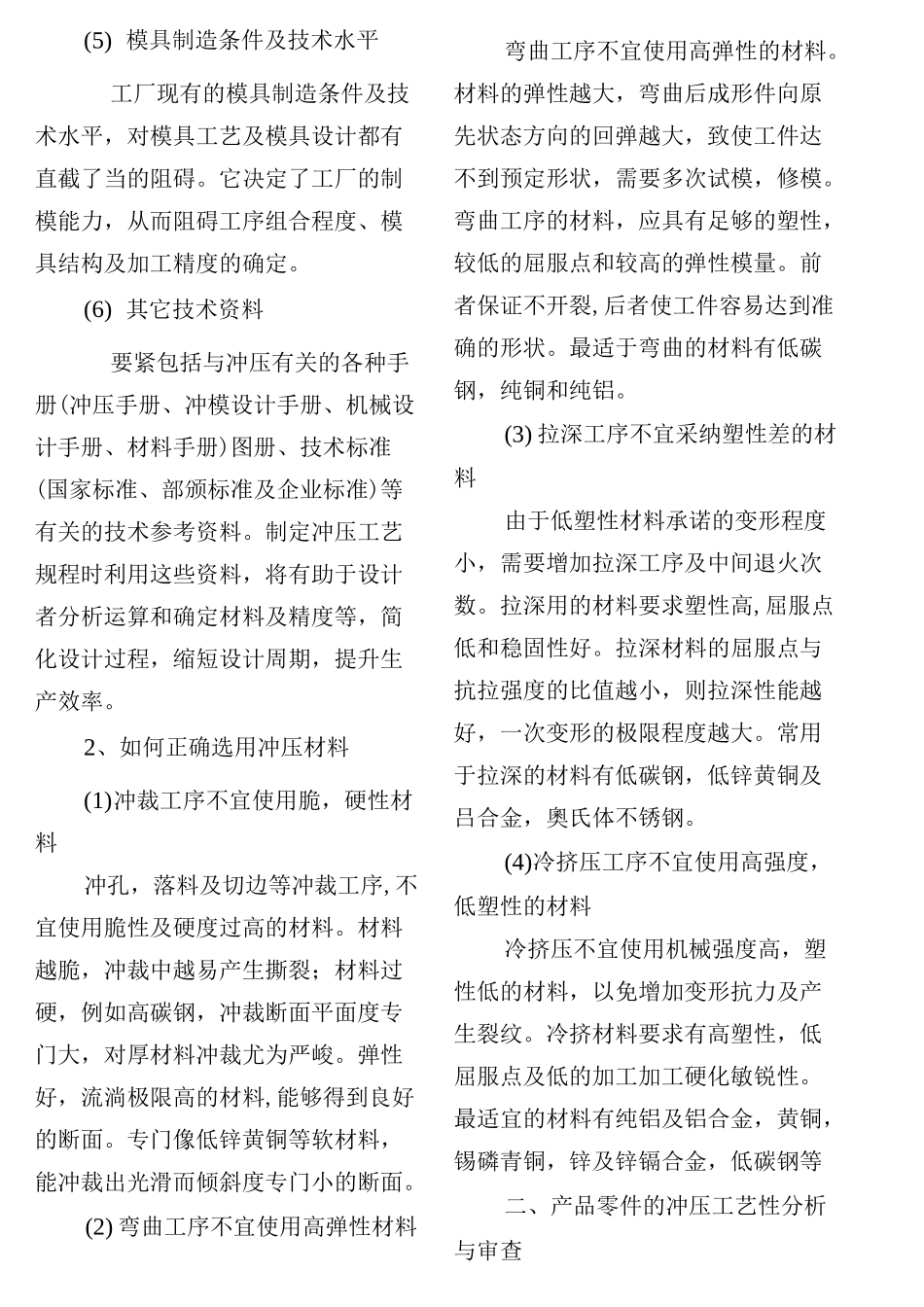

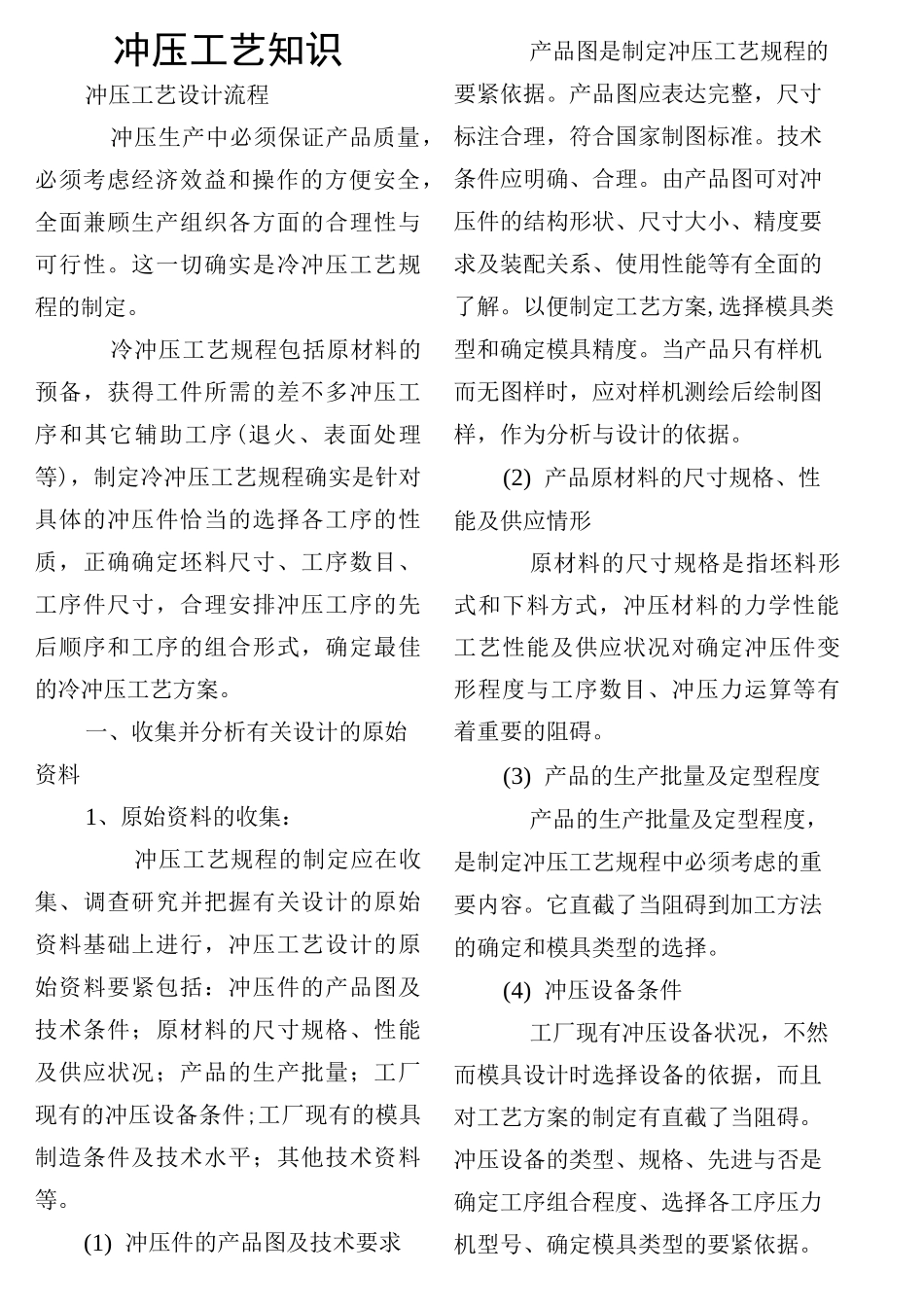

冲压工艺知识冲压工艺设计流程冲压生产中必须保证产品质量,必须考虑经济效益和操作的方便安全,全面兼顾生产组织各方面的合理性与可行性。这一切确实是冷冲压工艺规程的制定。冷冲压工艺规程包括原材料的预备,获得工件所需的差不多冲压工序和其它辅助工序(退火、表面处理等),制定冷冲压工艺规程确实是针对具体的冲压件恰当的选择各工序的性质,正确确定坯料尺寸、工序数目、工序件尺寸,合理安排冲压工序的先后顺序和工序的组合形式,确定最佳的冷冲压工艺方案。一、收集并分析有关设计的原始资料1、原始资料的收集:冲压工艺规程的制定应在收集、调查研究并把握有关设计的原始资料基础上进行,冲压工艺设计的原始资料要紧包括:冲压件的产品图及技术条件;原材料的尺寸规格、性能及供应状况;产品的生产批量;工厂现有的冲压设备条件;工厂现有的模具制造条件及技术水平;其他技术资料等。(1) 冲压件的产品图及技术要求产品图是制定冲压工艺规程的要紧依据。产品图应表达完整,尺寸标注合理,符合国家制图标准。技术条件应明确、合理。由产品图可对冲压件的结构形状、尺寸大小、精度要求及装配关系、使用性能等有全面的了解。以便制定工艺方案,选择模具类型和确定模具精度。当产品只有样机而无图样时,应对样机测绘后绘制图样,作为分析与设计的依据。(2) 产品原材料的尺寸规格、性能及供应情形原材料的尺寸规格是指坯料形式和下料方式,冲压材料的力学性能工艺性能及供应状况对确定冲压件变形程度与工序数目、冲压力运算等有着重要的阻碍。(3) 产品的生产批量及定型程度产品的生产批量及定型程度,是制定冲压工艺规程中必须考虑的重要内容。它直截了当阻碍到加工方法的确定和模具类型的选择。(4) 冲压设备条件工厂现有冲压设备状况,不然而模具设计时选择设备的依据,而且对工艺方案的制定有直截了当阻碍。冲压设备的类型、规格、先进与否是确定工序组合程度、选择各工序压力机型号、确定模具类型的要紧依据。(5) 模具制造条件及技术水平工厂现有的模具制造条件及技术水平,对模具工艺及模具设计都有直截了当的阻碍。它决定了工厂的制模能力,从而阻碍工序组合程度、模具结构及加工精度的确定。(6) 其它技术资料要紧包括与冲压有关的各种手册(冲压手册、冲模设计手册、机械设计手册、材料手册)图册、技术标准(国家标准、部颁标准及企业标准)等有关的技术参考资料。制定冲压工艺规程时利用这些资料,将有助于设计者分析运算和确定材料及精...
