限高架设计施工方案

限高架设计施工方案_第1页
1/5
限高架设计施工方案_第2页
2/5
限高架设计施工方案_第3页
3/5

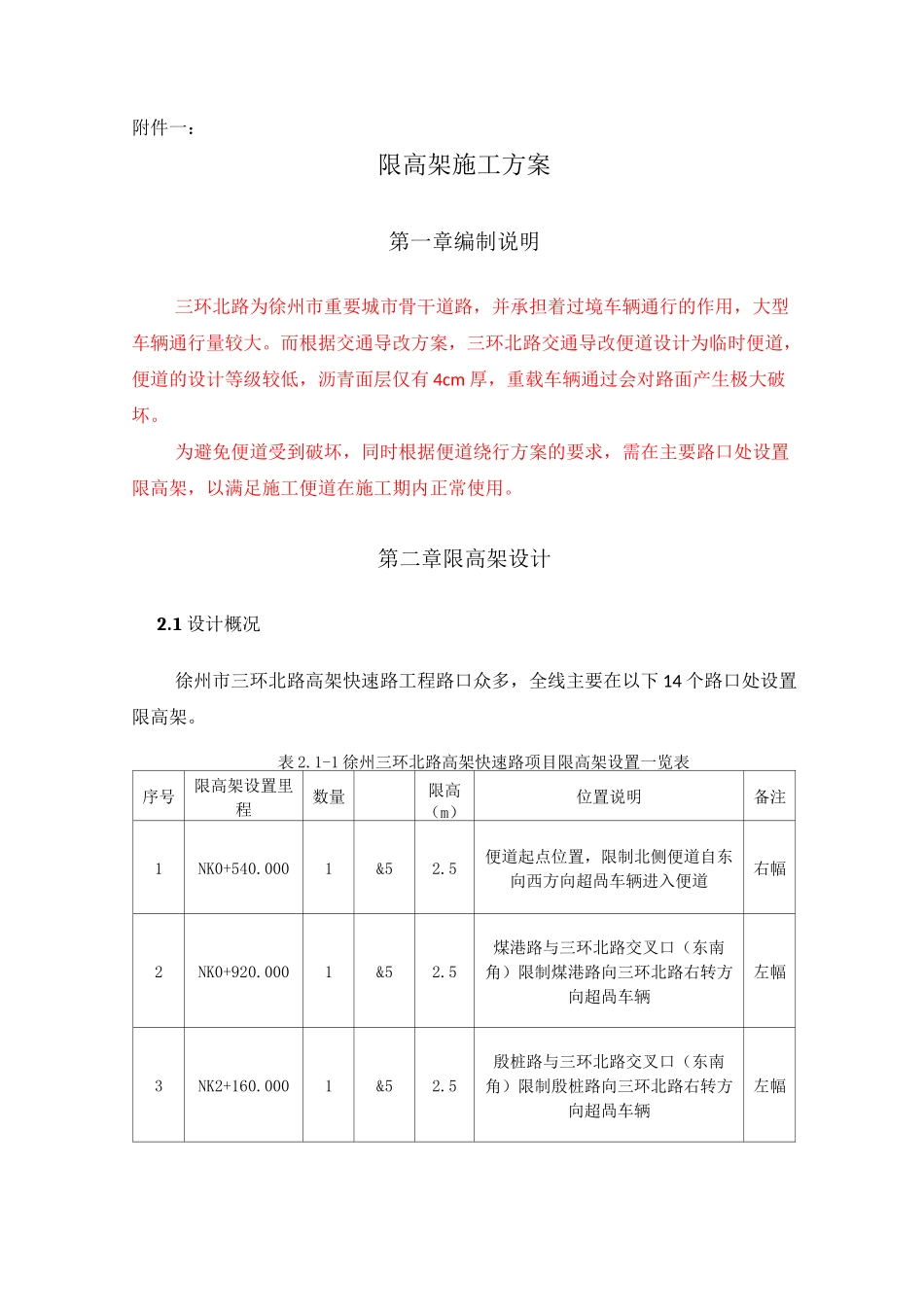

附件一:限高架施工方案第一章编制说明三环北路为徐州市重要城市骨干道路,并承担着过境车辆通行的作用,大型车辆通行量较大。而根据交通导改方案,三环北路交通导改便道设计为临时便道,便道的设计等级较低,沥青面层仅有 4cm 厚,重载车辆通过会对路面产生极大破坏。为避免便道受到破坏,同时根据便道绕行方案的要求,需在主要路口处设置限高架,以满足施工便道在施工期内正常使用。第二章限高架设计2.1 设计概况徐州市三环北路高架快速路工程路口众多,全线主要在以下 14 个路口处设置限高架。表 2.1-1 徐州三环北路高架快速路项目限高架设置一览表序号限高架设置里程数量限高(m)位置说明备注1NK0+540.0001&52.5便道起点位置,限制北侧便道自东向西方向超咼车辆进入便道右幅2NK0+920.0001&52.5煤港路与三环北路交叉口(东南角)限制煤港路向三环北路右转方向超咼车辆左幅3NK2+160.0001&52.5殷桩路与三环北路交叉口(东南角)限制殷桩路向三环北路右转方向超咼车辆左幅NK2+540.000NK4+280.000NK4+600.000NK5+130NK7+760NK7+76010NK8+77711NK8+920.00012NK9+860.00013PSK0+760.00014PSK0+180.0002.52.52.52.52.52.52.52.52.52.52.5殷桩路与三环北路交叉口(西北角)限制万寨路向三环北路右转方向超高车辆中山北路与三环北路交叉口(东南角)限制中山北街路向三环北路右转方向超高车辆中山北路与三环北路交叉口(西北角)限制华润路向三环北路右转方向超高车辆北环指挥部对面,右幅便道,限制超高车辆西行天齐北路口右幅便道,限制超高车辆西行天齐北路口左幅便道,限制超高车辆东行平山北路口左幅便道,限制超高车辆东行平山路与三环北路交叉口(西北角)限制北侧便道自东向西方向超高车辆襄王路与三环北路交叉口(东南角)限制南侧便道自西向东方向超高车辆限制平山北路东侧便道自南向北方向超高车辆设置在平山北路西月河桥北西侧便道,限制自北向南方向超高车辆右幅左幅右幅右幅右幅左幅左幅右幅左幅左幅右幅为保证施工车辆正常通行,设计采用可升降式限高架,限高 2.5m,提升后限高高度4.5m。设计采用型钢制作限高架架体及限高横杆(具体材料规格见设计图),限高架两端立杆顶部设置两台电动卷扬机,卷扬机钢丝绳与横杆绑接,启动卷扬机实现提拉或放下横杆。具体做法见设计图。2.2 限高架设计图第三章施工方案3.1 施工流程下料 f 立柱焊接 f 除锈 f 基础开挖 f 帮扎钢筋 f 安装钢板 f 浇筑 f 吊装限高架 f 校正 f...
