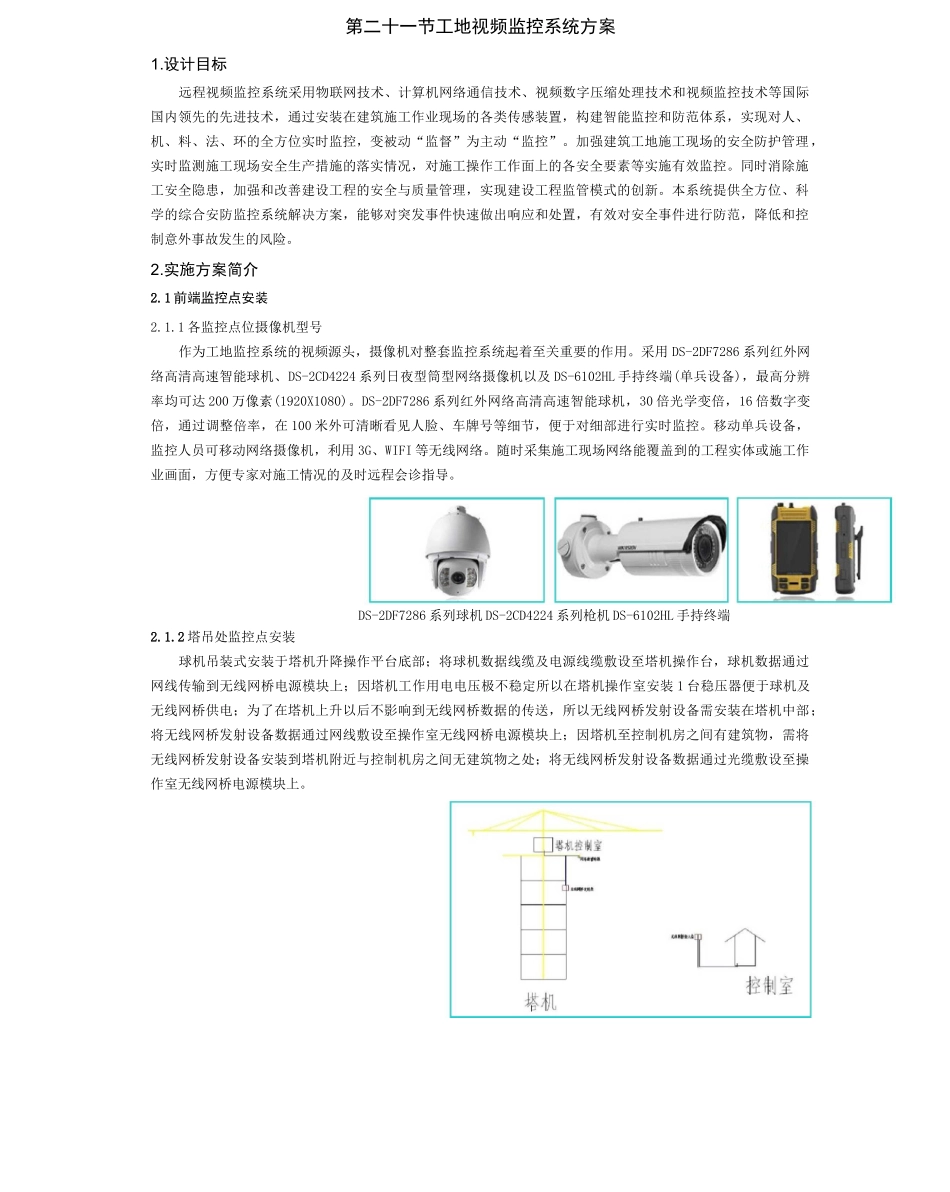

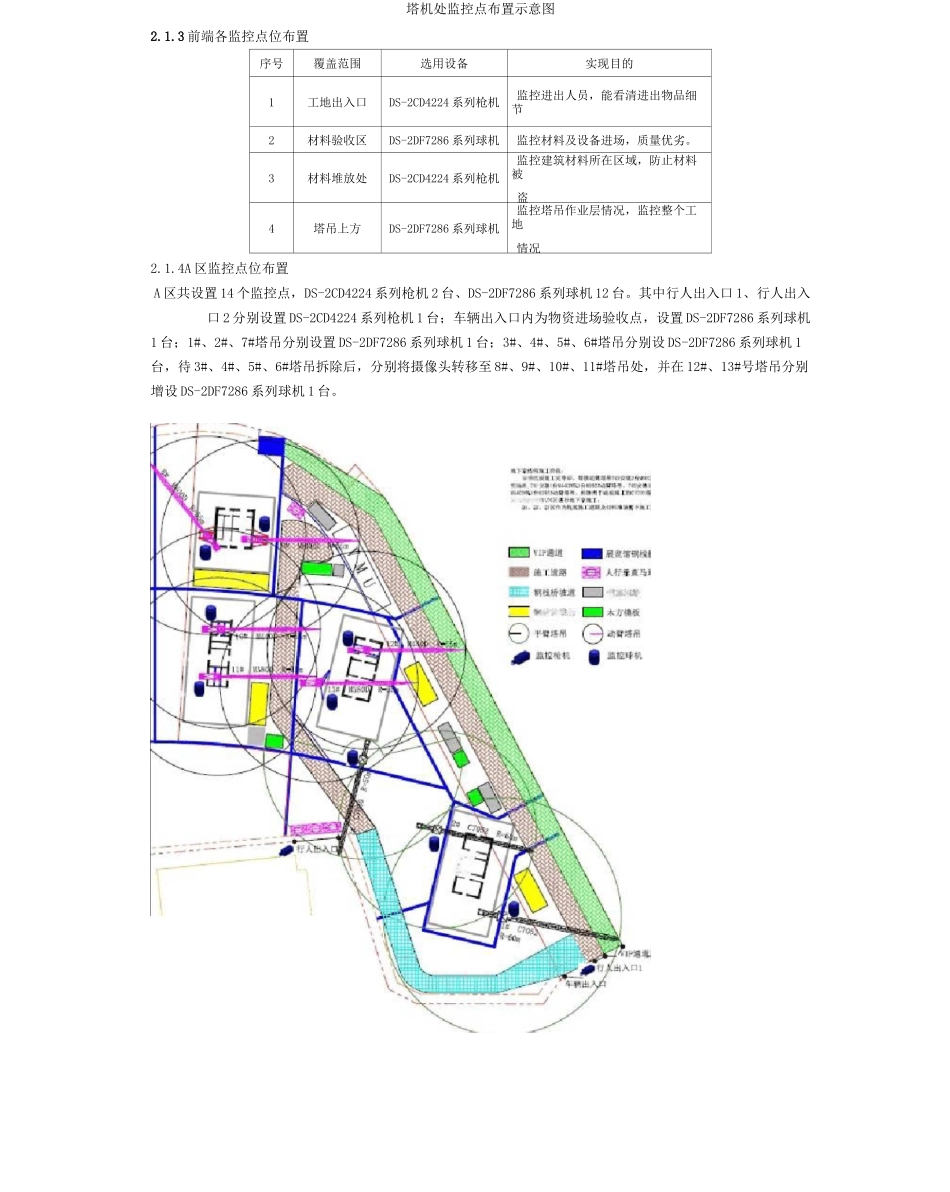

第二十一节工地视频监控系统方案1.设计目标远程视频监控系统采用物联网技术、计算机网络通信技术、视频数字压缩处理技术和视频监控技术等国际国内领先的先进技术，通过安装在建筑施工作业现场的各类传感装置，构建智能监控和防范体系，实现对人、机、料、法、环的全方位实时监控，变被动“监督”为主动“监控”。加强建筑工地施工现场的安全防护管理，实时监测施工现场安全生产措施的落实情况，对施工操作工作面上的各安全要素等实施有效监控。同时消除施工安全隐患，加强和改善建设工程的安全与质量管理，实现建设工程监管模式的创新。本系统提供全方位、科学的综合安防监控系统解决方案，能够对突发事件快速做出响应和处置，有效对安全事件进行防范，降低和控制意外事故发生的风险。2.实施方案简介2.1 前端监控点安装2.1.1 各监控点位摄像机型号作为工地监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。采用 DS-2DF7286 系列红外网络高清高速智能球机、DS-2CD4224 系列日夜型筒型网络摄像机以及 DS-6102HL 手持终端(单兵设备)，最高分辨率均可达 200 万像素(1920X1080)。DS-2DF7286 系列红外网络高清高速智能球机，30 倍光学变倍，16 倍数字变倍，通过调整倍率，在 100 米外可清晰看见人脸、车牌号等细节，便于对细部进行实时监控。移动单兵设备，监控人员可移动网络摄像机，利用 3G、WIFI 等无线网络。随时采集施工现场网络能覆盖到的工程实体或施工作业画面，方便专家对施工情况的及时远程会诊指导。DS-2DF7286 系列球机 DS-2CD4224 系列枪机 DS-6102HL 手持终端2.1.2 塔吊处监控点安装球机吊装式安装于塔机升降操作平台底部；将球机数据线缆及电源线缆敷设至塔机操作台，球机数据通过网线传输到无线网桥电源模块上；因塔机工作用电电压极不稳定所以在塔机操作室安装 1 台稳压器便于球机及无线网桥供电；为了在塔机上升以后不影响到无线网桥数据的传送，所以无线网桥发射设备需安装在塔机中部；将无线网桥发射设备数据通过网线敷设至操作室无线网桥电源模块上；因塔机至控制机房之间有建筑物，需将无线网桥发射设备安装到塔机附近与控制机房之间无建筑物之处；将无线网桥发射设备数据通过光缆敷设至操作室无线网桥电源模块上。口r讥至酷!II匸匚I I 钢站刊世爲Jpg■砂严）jSjUIf.IlE'.T塞良广塔机处监控点布置示意图2.1.3 前端各监控点位布置序号覆盖范围选用设备实现目的1工地出入口DS-2CD4224 系列...
