办公大楼改造电气方案

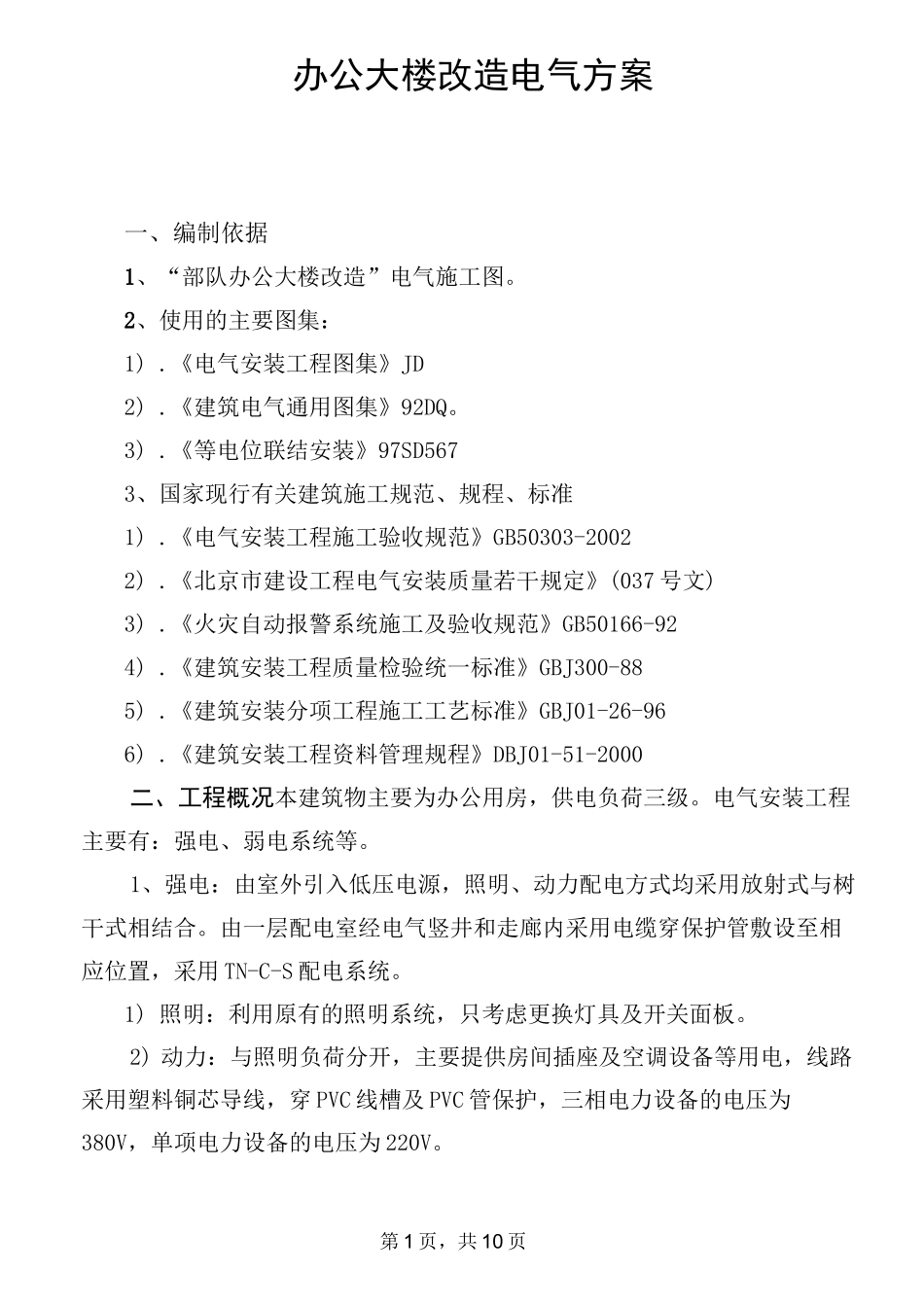

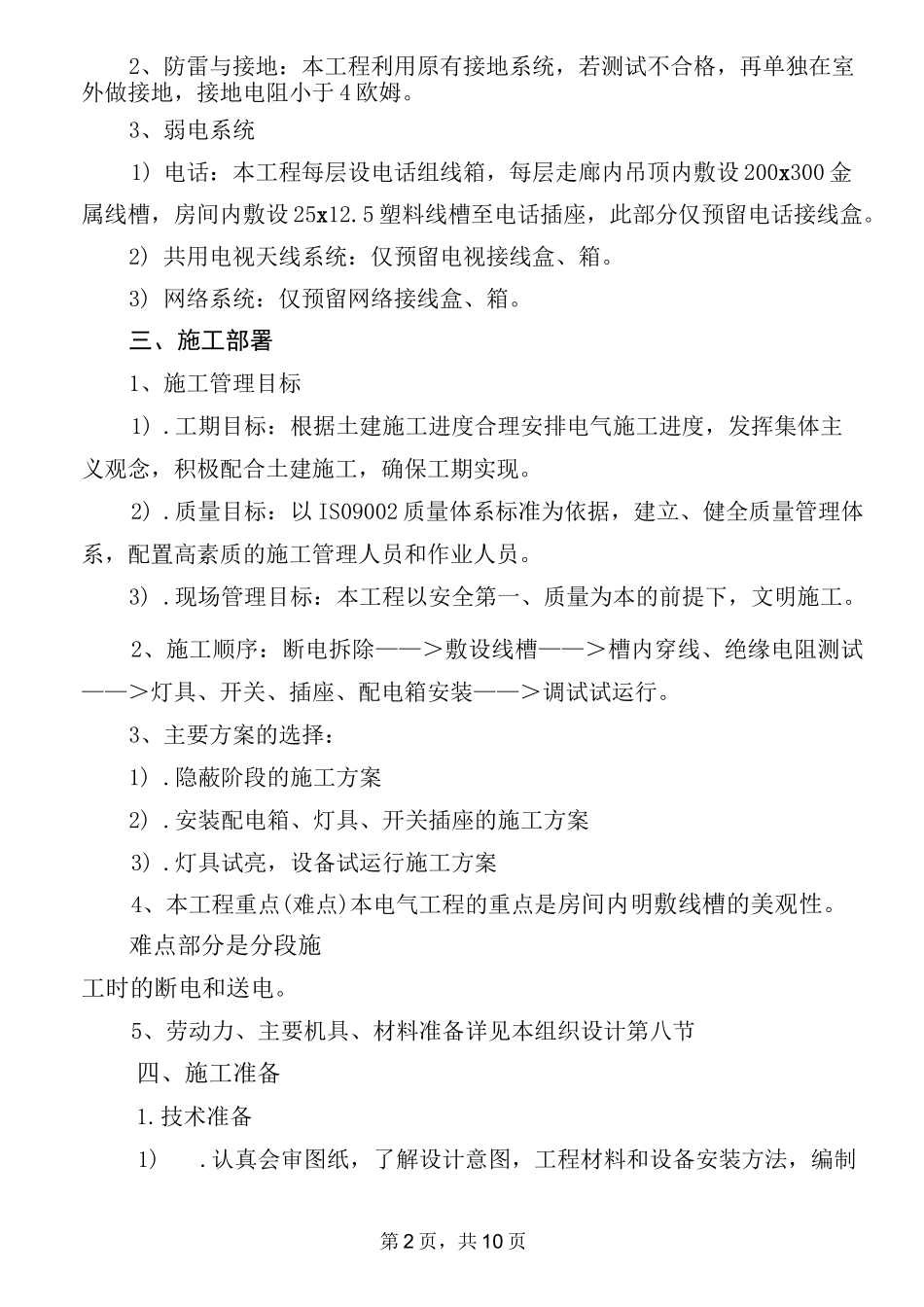

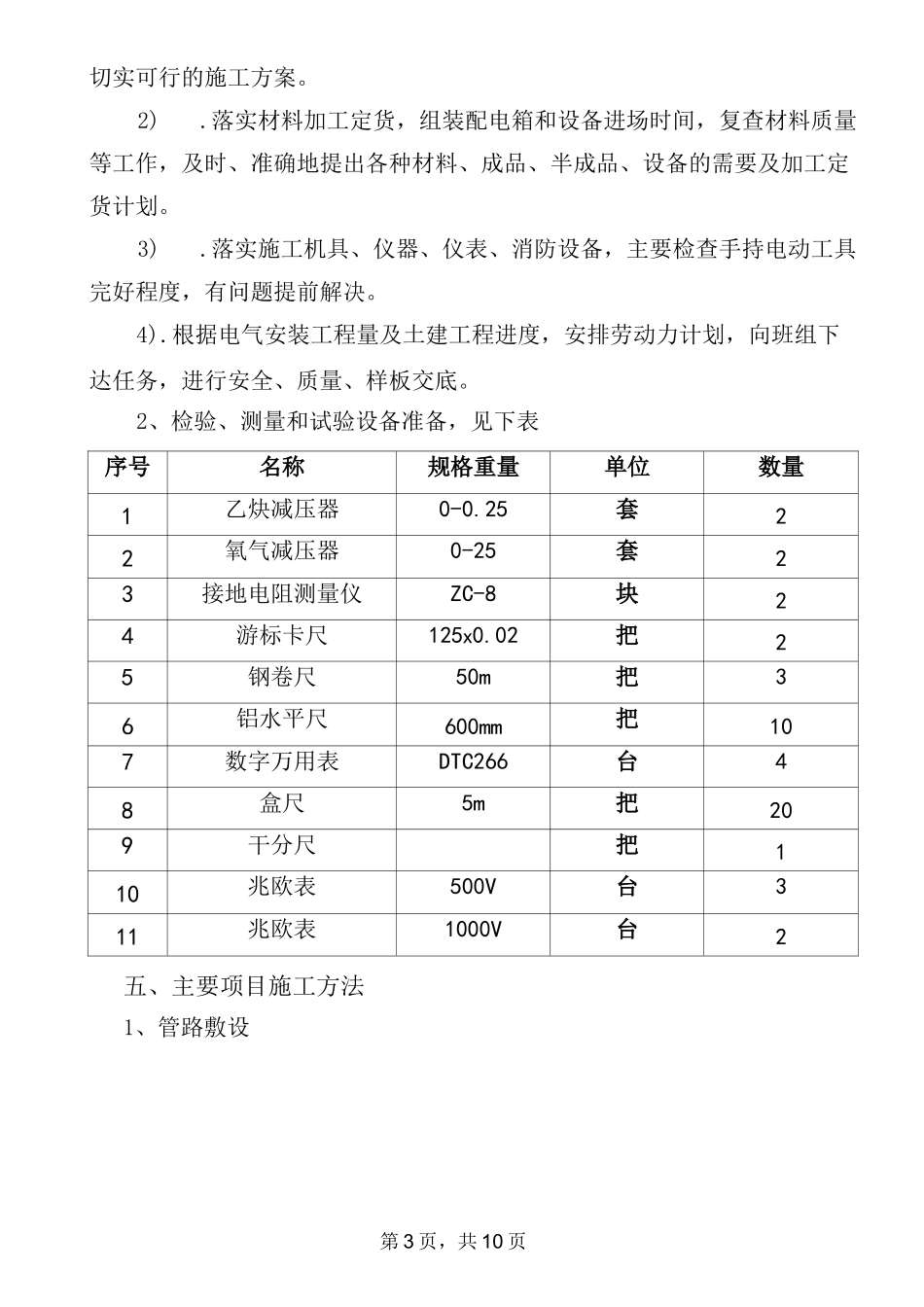

第 1 页，共 10 页办公大楼改造电气方案一、编制依据1、“部队办公大楼改造”电气施工图。2、使用的主要图集：1) .《电气安装工程图集》JD2) .《建筑电气通用图集》92DQ。3) .《等电位联结安装》97SD5673、国家现行有关建筑施工规范、规程、标准1) .《电气安装工程施工验收规范》GB50303-20022) .《北京市建设工程电气安装质量若干规定》(037 号文)3) .《火灾自动报警系统施工及验收规范》GB50166-924) .《建筑安装工程质量检验统一标准》GBJ300-885) .《建筑安装分项工程施工工艺标准》GBJ01-26-966) .《建筑安装工程资料管理规程》DBJ01-51-2000二、工程概况本建筑物主要为办公用房，供电负荷三级。电气安装工程主要有：强电、弱电系统等。1、强电：由室外引入低压电源，照明、动力配电方式均采用放射式与树干式相结合。由一层配电室经电气竖井和走廊内采用电缆穿保护管敷设至相应位置，采用 TN-C-S 配电系统。1) 照明：利用原有的照明系统，只考虑更换灯具及开关面板。2) 动力：与照明负荷分开，主要提供房间插座及空调设备等用电，线路采用塑料铜芯导线，穿 PVC 线槽及 PVC 管保护，三相电力设备的电压为380V，单项电力设备的电压为 220V。第 2 页，共 10 页2、防雷与接地：本工程利用原有接地系统，若测试不合格，再单独在室外做接地，接地电阻小于 4 欧姆。3、弱电系统1) 电话：本工程每层设电话组线箱，每层走廊内吊顶内敷设 200x300 金属线槽，房间内敷设 25x12.5 塑料线槽至电话插座，此部分仅预留电话接线盒。2) 共用电视天线系统：仅预留电视接线盒、箱。3) 网络系统：仅预留网络接线盒、箱。三、施工部署1、施工管理目标1) .工期目标：根据土建施工进度合理安排电气施工进度，发挥集体主义观念，积极配合土建施工，确保工期实现。2) .质量目标：以 IS09002 质量体系标准为依据，建立、健全质量管理体系，配置高素质的施工管理人员和作业人员。3) .现场管理目标：本工程以安全第一、质量为本的前提下，文明施工。2、施工顺序：断电拆除——＞敷设线槽——＞槽内穿线、绝缘电阻测试——＞灯具、开关、插座、配电箱安装——＞调试试运行。3、主要方案的选择：1) .隐蔽阶段的施工方案2) .安装配电箱、灯具、开关插座的施工方案3) .灯具试亮，设备试运行施工方案4、本工程重点(难点)本电气工程的重点是房间内明敷线槽的美观性。难点部分是分段施工时的断电和送电。5、劳动力、主要机具、材料准...
