剪力墙结构内排架搭设施工方案

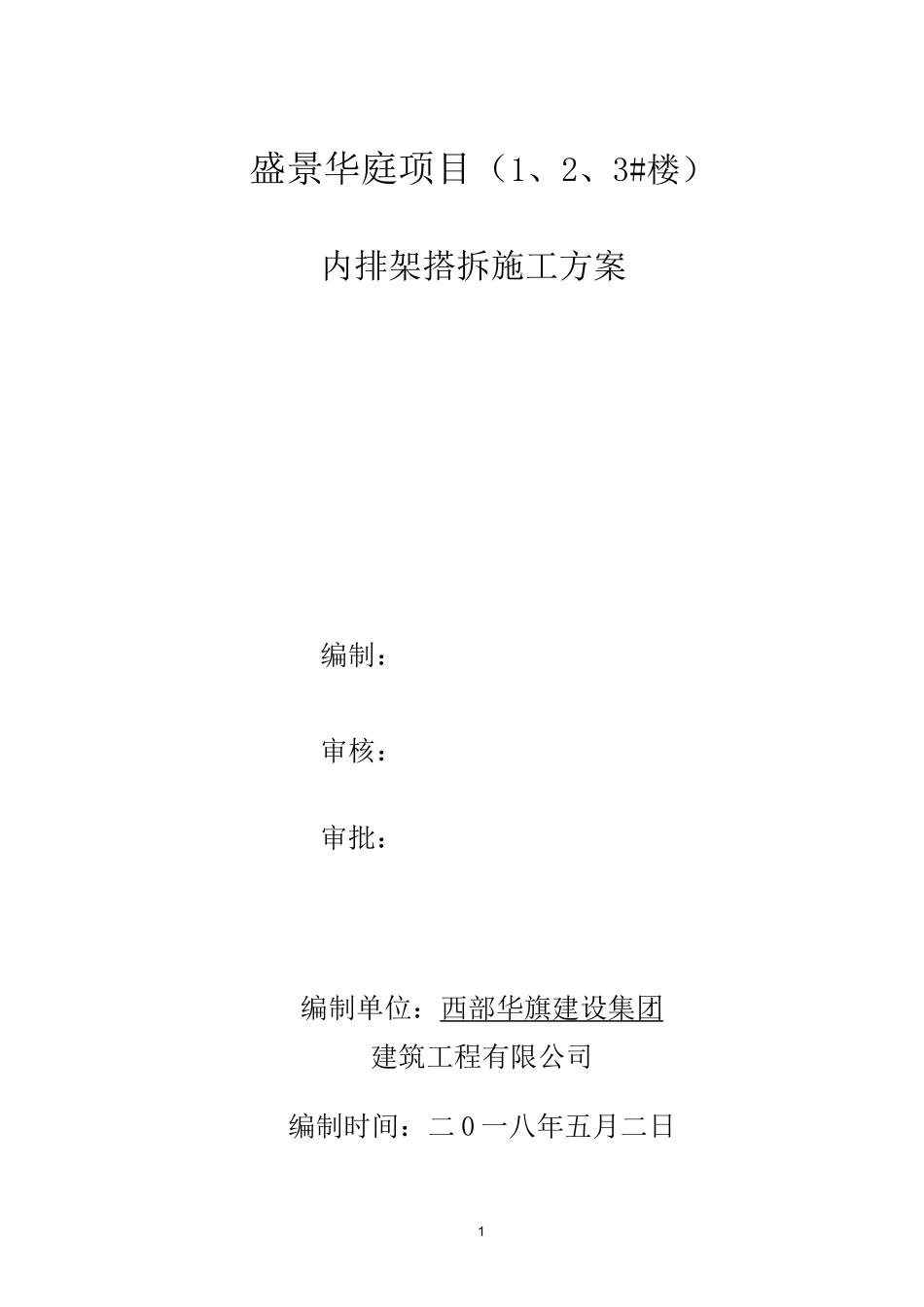

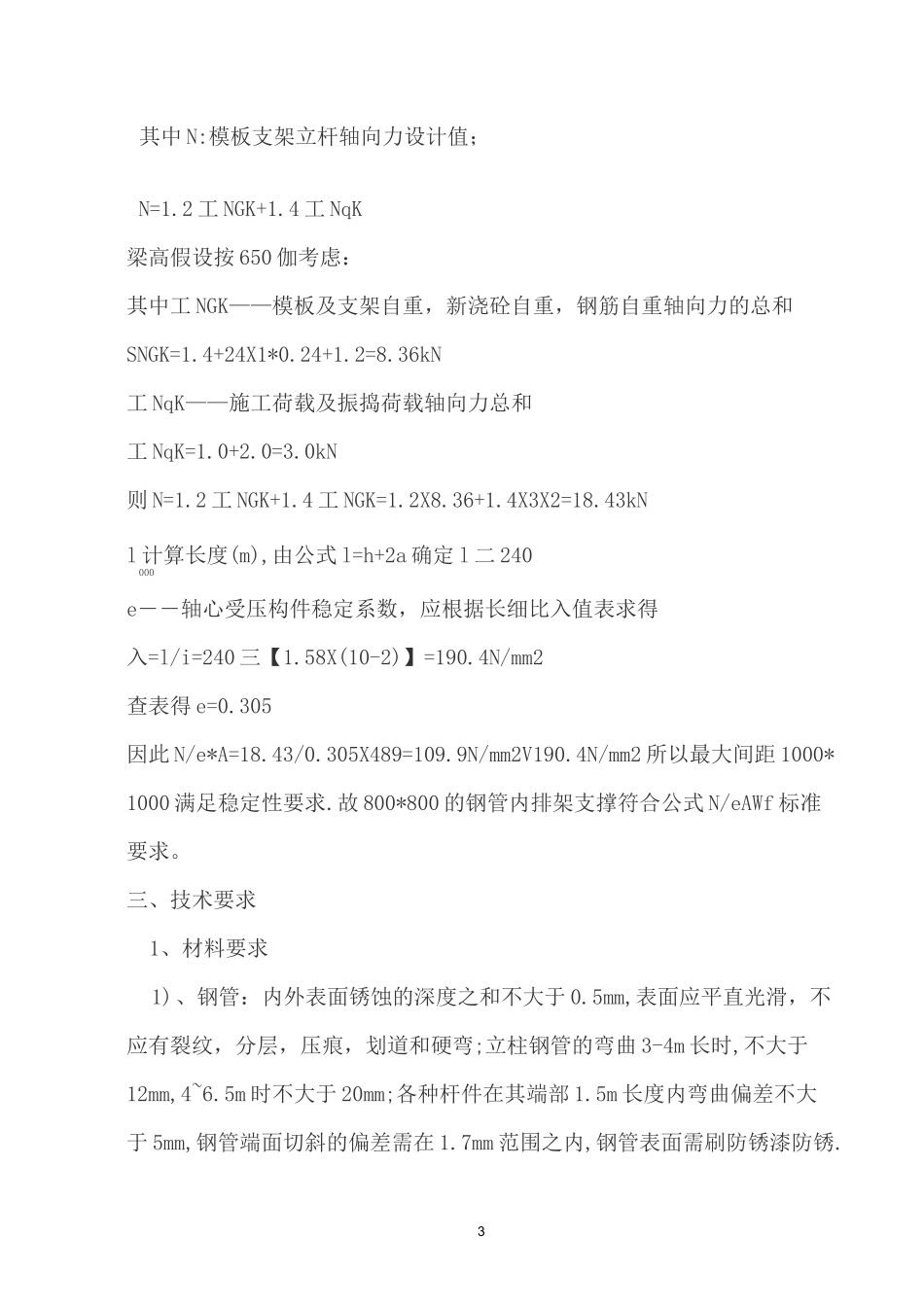

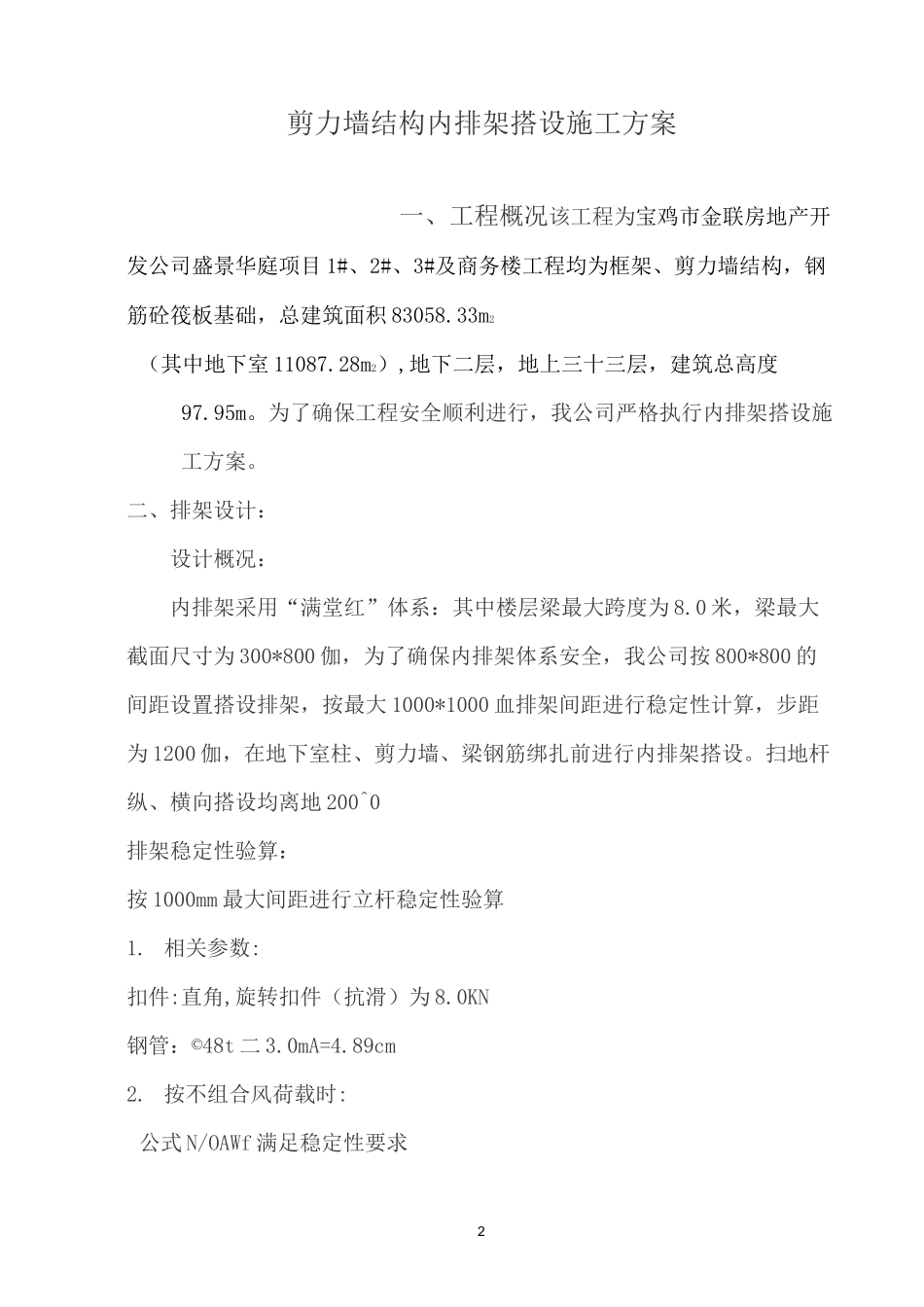

1盛景华庭项目（1、2、3#楼）内排架搭拆施工方案编制：审核：审批：编制单位：西部华旗建设集团建筑工程有限公司编制时间：二 0 一八年五月二日2剪力墙结构内排架搭设施工方案一、工程概况该工程为宝鸡市金联房地产开发公司盛景华庭项目 1#、2#、3#及商务楼工程均为框架、剪力墙结构，钢筋砼筏板基础，总建筑面积 83058.33m2（其中地下室 11087.28m2）,地下二层，地上三十三层，建筑总高度97.95m。为了确保工程安全顺利进行，我公司严格执行内排架搭设施工方案。二、排架设计：设计概况：内排架采用“满堂红”体系：其中楼层梁最大跨度为 8.0 米，梁最大截面尺寸为 300*800 伽，为了确保内排架体系安全，我公司按 800*800 的间距设置搭设排架，按最大 1000*1000 血排架间距进行稳定性计算，步距为 1200 伽，在地下室柱、剪力墙、梁钢筋绑扎前进行内排架搭设。扫地杆纵、横向搭设均离地 200^0排架稳定性验算：按 1000mm 最大间距进行立杆稳定性验算1. 相关参数:扣件:直角,旋转扣件（抗滑）为 8.0KN钢管：©48t 二 3.0mA=4.89cm2. 按不组合风荷载时:公式 N/OAWf 满足稳定性要求3其中 N:模板支架立杆轴向力设计值；N=1.2 工 NGK+1.4 工 NqK梁高假设按 650 伽考虑：其中工 NGK——模板及支架自重，新浇砼自重，钢筋自重轴向力的总和SNGK=1.4+24X1*0.24+1.2=8.36kN工 NqK——施工荷载及振捣荷载轴向力总和工 NqK=1.0+2.0=3.0kN则 N=1.2 工 NGK+1.4 工 NGK=1.2X8.36+1.4X3X2=18.43kNl 计算长度(m),由公式 l=h+2a 确定 l 二 240000e――轴心受压构件稳定系数，应根据长细比入值表求得入=l/i=240 三【1.58X(10-2)】=190.4N/mm2查表得 e=0.305因此 N/e*A=18.43/0.305X489=109.9N/mm2V190.4N/mm2 所以最大间距 1000*1000 满足稳定性要求.故 800*800 的钢管内排架支撑符合公式 N/eAWf 标准要求。三、技术要求1、材料要求1)、钢管：内外表面锈蚀的深度之和不大于 0.5mm,表面应平直光滑，不应有裂纹，分层，压痕，划道和硬弯;立柱钢管的弯曲 3-4m 长时,不大于12mm,4~6.5m 时不大于 20mm;各种杆件在其端部 1.5m 长度内弯曲偏差不大于 5mm,钢管端面切斜的偏差需在 1.7mm 范围之内,钢管表面需刷防锈漆防锈.42)、扣件：铸铁不得有裂纹，气孔，不宜有疏松，砂眼或其他影响使用性能的铸造缺陷.并应将外观质量的粘砂，冒口残余，披缝，毛刺，氧化皮等清理干净.扣件与钢管的结合面必须严格整形,应保...
